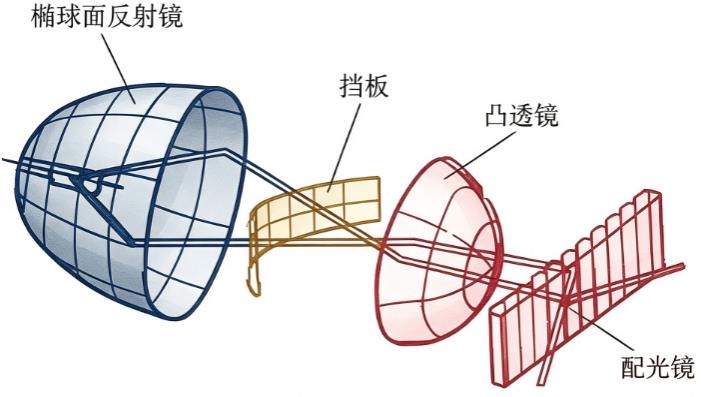

透镜聚焦试验适用于带有透镜单元的外部照明或光信号装置, 用于评定来自灯具自身光源点亮后是否通过透镜单元形成聚焦点, 以及聚焦点对配光镜或周边塑料件的烧蚀及破坏情况。
下面，我们来看看汽车照明和光信号装置的透镜聚焦试验怎么做。

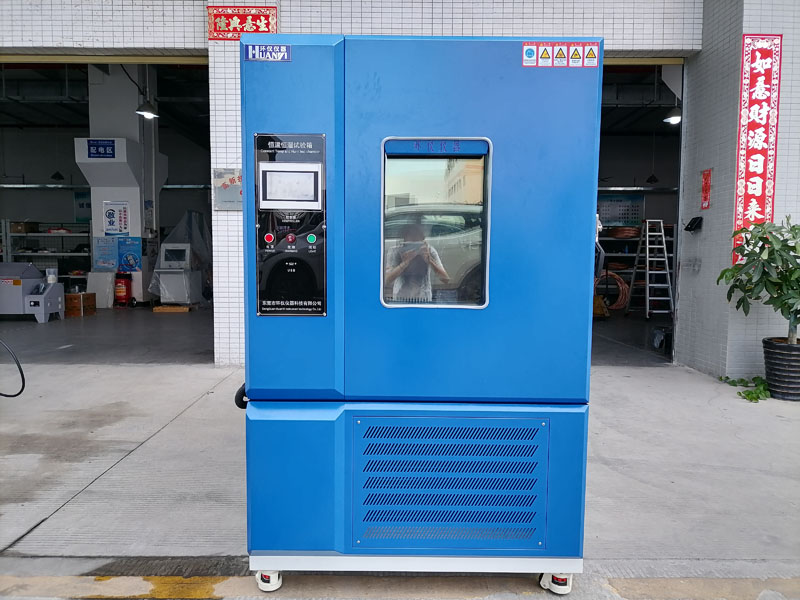

试验设备：环仪仪器 温度试验箱
样品数量：
左右2 只照明装置或光信号装置。 必要的支架、灯具点亮装置、灯具电调装置(如有) 和点灯线束。
试验条件：
试验过程中以试验电压点亮灯具。
试验方法：

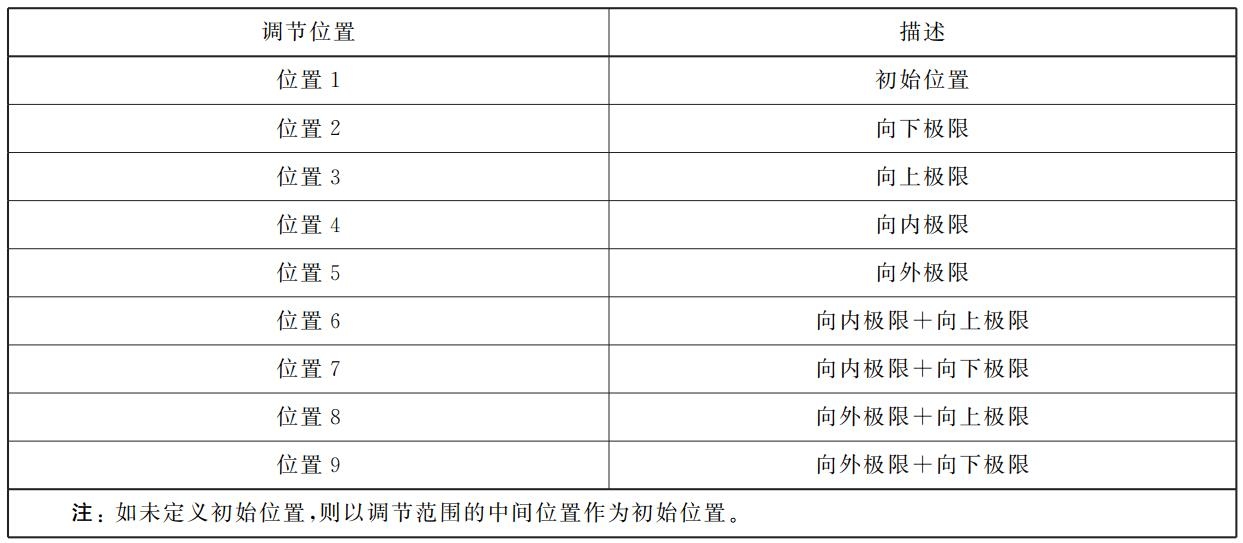

1.对于透镜单元相对灯具壳体能够进行调整的灯具，应首先调整灯具调整机构(优先使用电调装置，如产品无电调装置可以使用手动调整装置)，将透镜单元位置调整至设计初始状态，然后按照灯具设计的调节角度要求对透镜单元进行调节，调节范围为左、右及上、下调整范围的各个极限位置(见下表) 。
调整过程中观察光束通过透镜组形成的聚焦点是否落在配光镜或周边塑料件上，如无，则试验结束。
2.如有聚焦点落在配光镜或周边塑料件上，则应记录该位置，并按以下方法进行测试: 将样品放置于温度箱并持续点灯，设定温度箱温度为70 ℃，当温度达到设定温度后持续试验1 h。如有多个聚焦点则应依次进行试验。
结果评定：
试验后检查灯具光束照射的配光镜和周边塑料件应无变形、变色、挥发、起泡或烧蚀等异常情况。
以上就是汽车照明和光信号装置的透镜聚焦试验解读，如有试验疑问，可以咨询环仪仪器相关技术人员。
