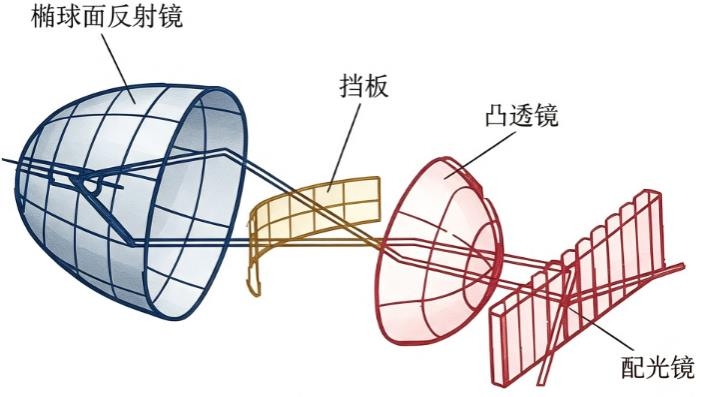

车灯透镜能够将灯泡的散射光转换为平行光，带有透镜的车灯具有亮度均匀、穿透力强、光线散失小等优点，能够保证驾驶人员夜间安全驾驶。

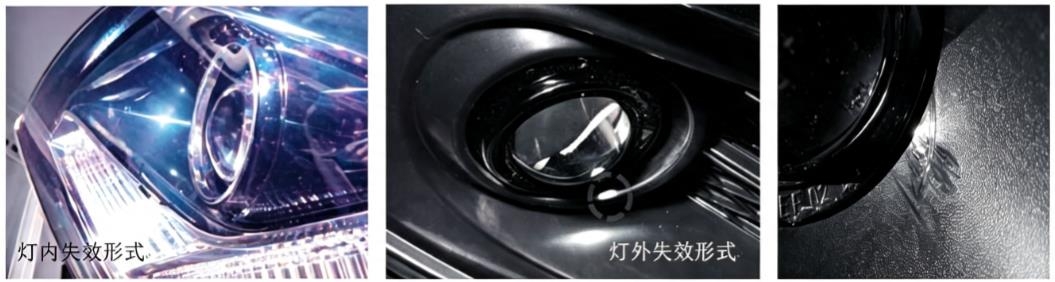

然而透镜车灯受其自身结构的影响，太阳光穿过透镜后可能会存在一些区域聚焦，太阳聚焦会产生高温，高温能够破坏车灯的表面结构，进而使得车灯存在失效的风险。
因此，可以使用GB/T10485车辆照明和信号装置阳光聚焦试验箱，进行聚焦实验以确保带有透镜的车灯的质量是否合规。

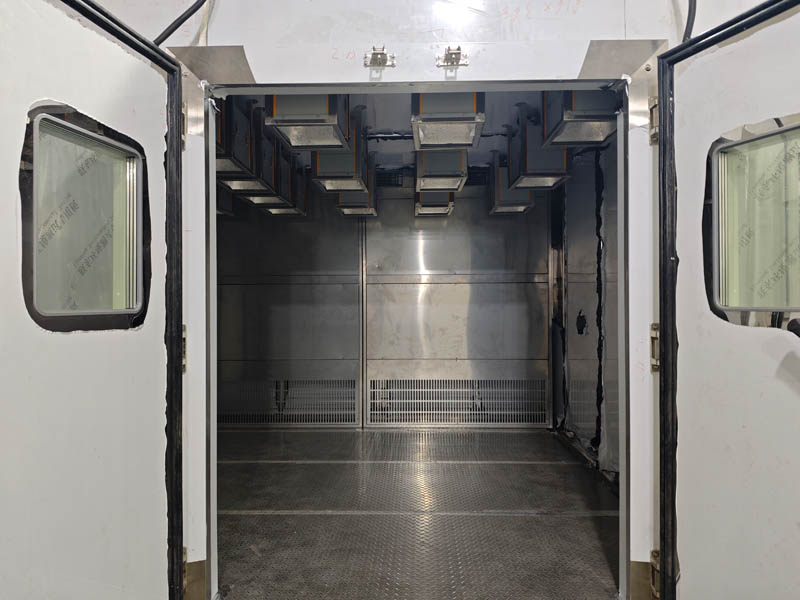

试验设备：环仪仪器 GB/T10485车辆照明和信号装置阳光聚焦试验箱
试验解读：
1.太阳光聚焦试验，主要用于验证在太阳暴晒的情况下，阳光通过透镜形成的聚焦风险。试验使用太阳光模拟光源，要求模拟光准直半角小于 0.3°，且符合 GB/T6495.9 中太阳光模拟器等级 C 要求。

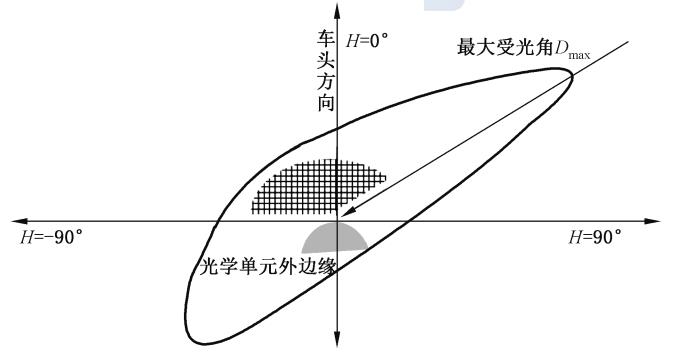

2.模拟光源在目标点位置至少形成直径 200mm 的光斑，如下图所示，且不均匀度小于 10%，光源辐照度为 1120±112W/m²。灯具放置于 40℃±2℃的温度箱内，太阳光模拟光源在高度角 0~90°，方位角-90°~90°范围内对透镜部分进行高度角移动速率不大于 0.3°/min，方位角每次调整步长为 0.3°的扫描式照射。

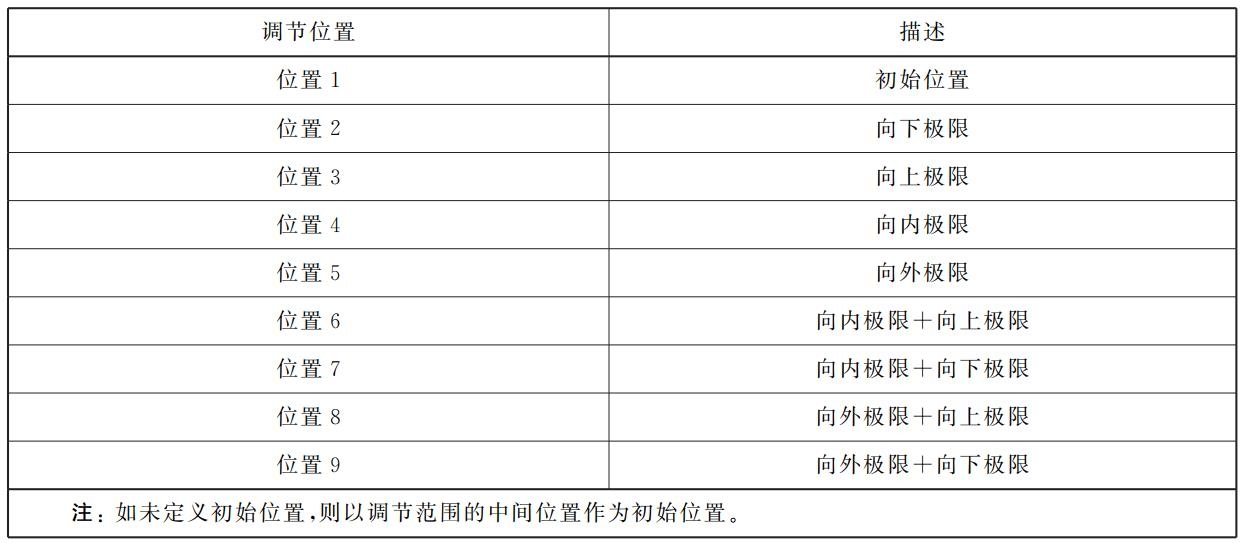

3.每次扫描结束后，通过灯具调光螺丝，重新调整极限位置，分别在初始、上极限、下极限、左极限、右极限、左上极限、右上极限、左下极限、右下极限九个位置进行上述模拟阳光扫描。
4.由于试验周期较长，允许参考灯具 CAE 仿真报告，确定高风险区，缩小模拟阳光的扫描范围。
5.试验结束后，需要拆开灯具，验证内外塑料件及光学结构的变形、变色、挥发、起泡或烧蚀等异常现象。
以上就是GB/T10485车辆照明和信号装置阳光聚焦试验箱的试验解读，如有试验疑问，可以咨询环仪仪器相关技术人员。
