风扇能效风量测试设备的设计背景：
对于电风扇，能效值=输出风量÷输入功率。为获得能效值，需要对完成设计的样机进行输出风量和输入功率的测量，这时候就需要在风扇能效风量测试设备中完成测试。
设计依据：
GB/T 13380《交流电风扇与调速器》及IEC 60879《Performance and construction of electric circulating fans and regulators》、美国DOE《Building a Testing Facility and Performing the solid State Test Method for ENERGY STAR Qualifide》等标准要求。
主要技术参数：
主要结构：

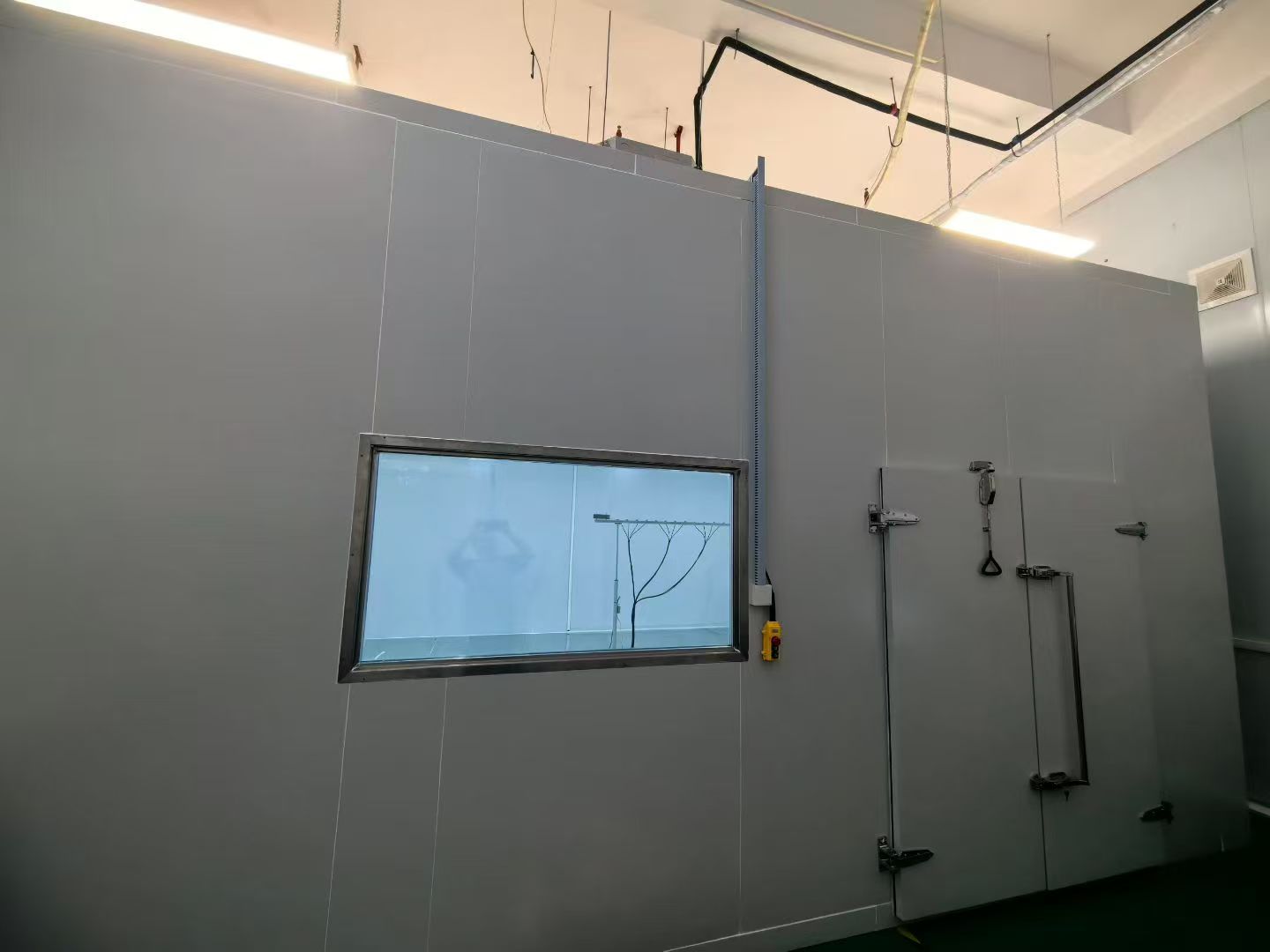

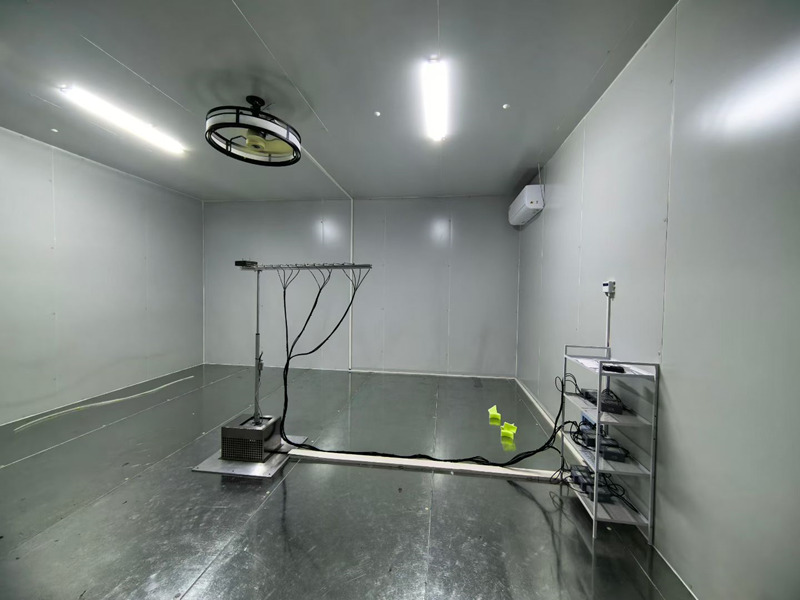

1.设备主要由风量测试机构、试验屏、试样安装架、试验外屏、电脑控制系统几部分组成，试验室净空要求不小于4000mm，要求不得有梁柱等干扰气流的构件；
2.试验外屏与试验屏组成了一个空气循环通道，为适应试样的不同规格，试验内屏的顶孔是可以调节的；

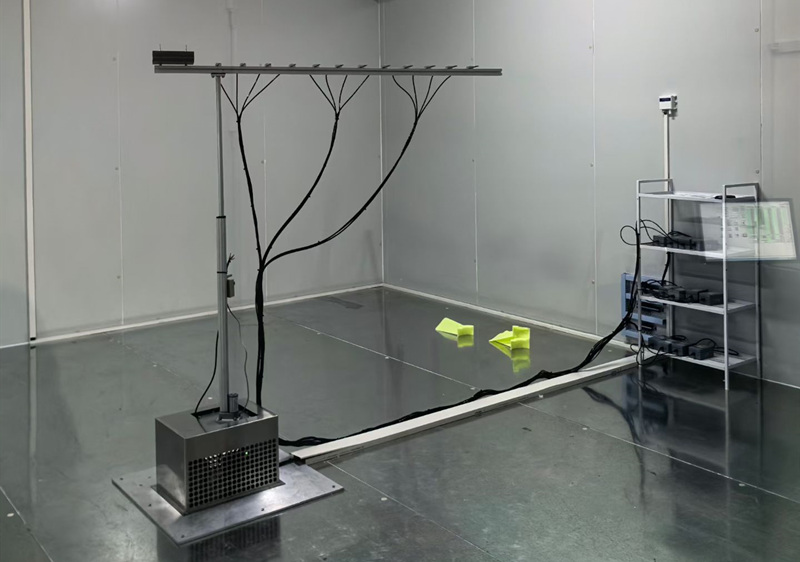

3.试验安装在一个可能高低调节的试样安装架，安装架采用电机自动调节试样高度；四个风速计座可以沿试验内屏两条对角线的四个方向移动，采用步进电机移动，其初始位置处于中间零位，自动测试时电脑控制步进电机到左边40mm处采集一个风速值，再到右边20mm片采集一个风速值，完成一个风环风速测试；然后进入另一个风环测量风速值，每个风环半径差值80mm，直到所测量风速值小于9m/min为止。
系统主要功能：
1、装置符合IEC60879标准关于风量测试的要求，设计合理、自动化程度高、使用方便、经久耐用具有承重及抗振能力；
2、测试范围：吊扇；
3、测试参数和项目：温度、湿度、大气压、风速、风量、输入功率、能效值。
如有风扇能效风量测试设备的选型疑问，可以咨询环仪仪器相关技术人员。
