风扇能效标识的推出对于国内风扇产业的发展意义重大，能够有效提升行业门槛，淘汰落后产能，可促使行业从价格战向技术战升级。风扇能效试验需要用到电风扇能效风量测试系统，下面，我们对其中的能效测试做简单分析。

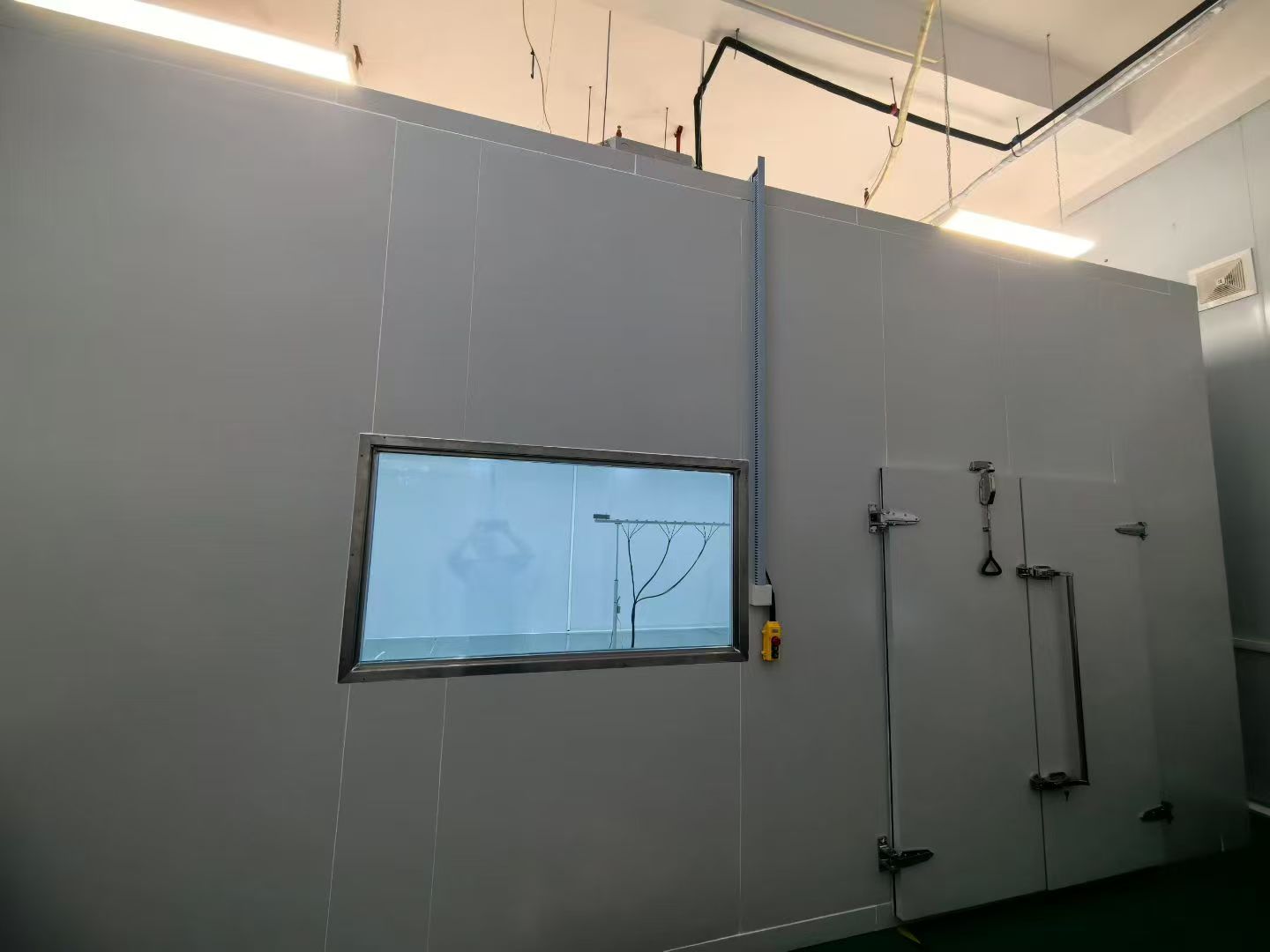

试验设备：环仪仪器 电风扇能效风量测试系统
测试系统条件：温度20℃，最大湿度90%
能效测试条件：
电风扇能效值的测试是在额定电压、额定频率和最高转速挡位运转时，其实测的风量（m³/min)除以其实测的电动机输入功率（W），计算公式如下：
E=Q/P
试验过程：
试验时，在电风扇送风的一边，除了允许放置风速表及其搁架外，在整个试验屏内不应放置其他物品。
试验过程中，试验人员可以在电风扇进风一边停留，仅在操作风速表和读取数据时，才进入电风扇的送风一边，并应尽快返回。
风速表的叶片平面与被试电风扇的扇叶平面平行，这两个平行平面之间的距离，为被试电风扇扇叶直径的3倍，风速表在试验平面内，沿着与扇叶轴线成垂直相交的水平直线上，向左右两个方向移动，风速表叶片的轴线应始终与电风扇扇叶的轴线相平行，风速表的架置应对气流的阻碍尽可能小。
试验分析：

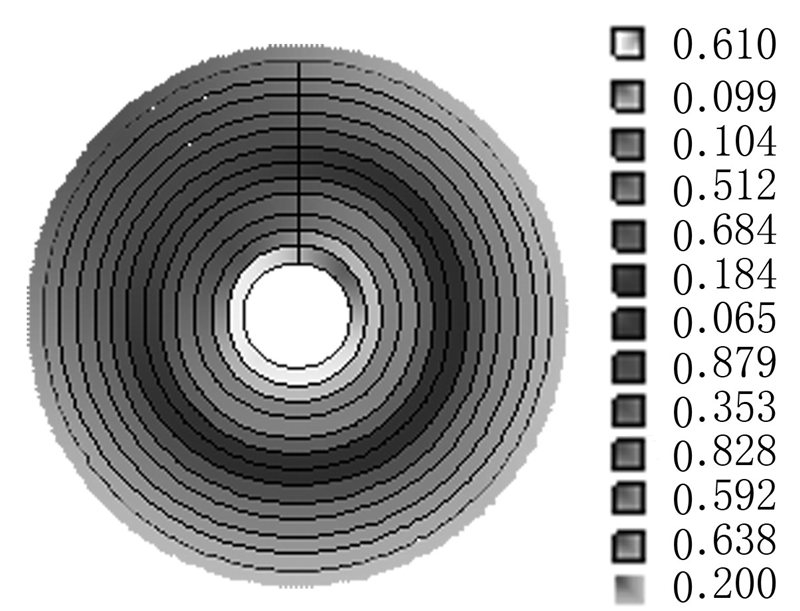

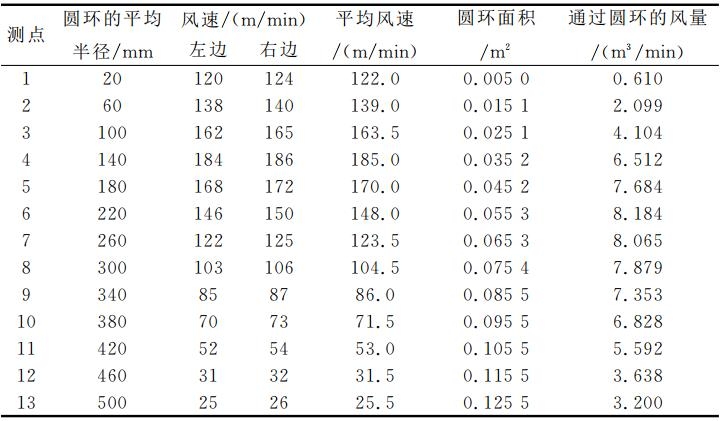

以扇叶直径为400mm的台扇为例，通过风量试验数据(见下表)可得电风扇扇叶轴心为中心的风量分布图(见下图)。
通过风量试验数据表中的电风扇左右两边的风速值可以看出电风扇以扇叶轴心为中心的左右两侧的风量场基本对称：且大小呈抛物线趋势递增和递减，如果风速表叶片平面与电风扇扇叶平面不平行且轴心未在同一永平面上，那么扇叶左右两侧的风速值就会离群，导致风量数据存在较大偏离，从而不能准确测量电风扇的能效值。因此，只有严格按照标准要求，掌握电风扇风量场的规律，尽量减少试验过程中人为因素的干扰，才能准确对电风扇节能效率进行测量和判定。
以上就是电风扇能效风量测试系统的能效测试分析，如有试验疑问，可以咨询环仪仪器相关技术人员。
