燃料电池管道式环境舱是一款非标定制的产品，虽然说是非标定制产品，但是一些主要系统是一定要有的，这些系统关系到整个测试过程，可以保证测试的顺利进行。下面，结合“环仪仪器”的定制方案，来了解一下燃料电池管道式环境舱的系统组成。

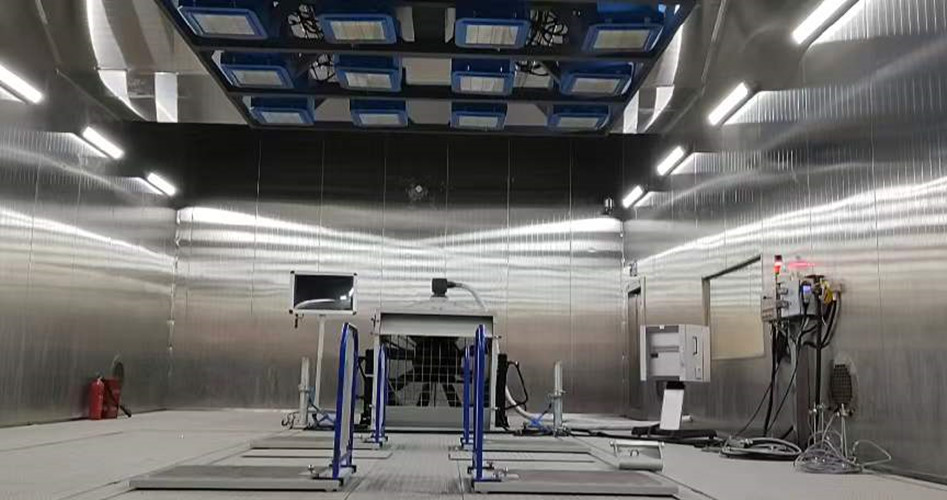

.jpg "一文了解燃料电池管道式环境舱的各个系统(图1)")
一、加湿系统，加湿系统能够实现纯水的自动补水，采用电热蒸气加湿的方式，且具备液位保护、温控保护等保护功能。
二、循环风及加热系统，此系统在大发热试验时，电机送风量为大风量。当做常规试验时，将电机转速调低，箱内循环风 量调小，以减小对试验准确度的影响。防爆循环风机满足涉氢使用要求。

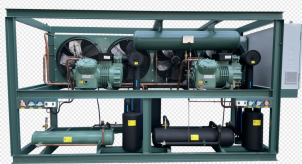

.jpg "一文了解燃料电池管道式环境舱的各个系统(图2)")
三、制冷系统，制冷单元具备高可靠性和节能节电设计，制冷机组可根据热负荷的大小自动进行加载和卸载。

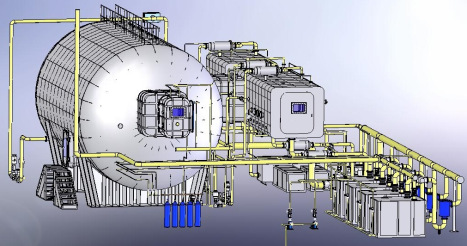

.jpg "一文了解燃料电池管道式环境舱的各个系统(图3)")
四、空气预冷系统，系统的所有空气预冷管路，阀门均用 316 不锈钢，空气预冷系统进气阀门需与环境舱报警系统联动，当舱内空气浓度报警时，切断进气阀门。
五、氢气预冷系统，该系统与“空气预冷系统”的配置相同。
六、新风补偿系统，该系统配置空气过滤器，不能影响舱内温度，且配置了排尾气系统，可将燃料电池发动机未反应完全的湿润的空气、氢气混合气安全地排出舱外，且不出现堵塞、结冰现象。
以上六个系统共同组成了燃料电池管道式环境舱，而且这些系统都是设计环境舱所具备的。
