固化是指在电子行业及其它各种行业中，为了增强材料结合的应力而采用的零部件加热、树脂固化和烘干的生产工艺，变压器实施固化的容器即为变压器烘干炉，也称固化炉，下面，我们来了解一下其控制系统的设计。
变压器烘干炉的控制系统设计：
产品名称：环仪仪器 变压器烘干炉
控制系统设计：

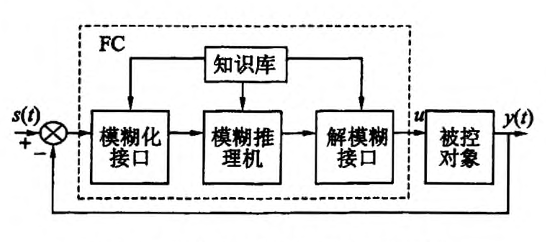

本控制系统采用智能温控仪控温，针对固化炉温度滞后特点，设计了专门的模糊控制策略。模式如下图所示。
1.在系统中，以多年干式变压器固化经验为基础建立知识库，根据不同变压器类型为条件，设立模糊控制策略推理机的推理根据，根据设定值与实测值的差值及差值变化速率作为模糊控制接口，所有信息设计成模糊控制表，存储于智能仪表中，有效解决了固化炉的控温稳定性问题。
2.系统下位机柜中同时设置有无纸记录仪，对工艺全过程实行24小时监控，有利于对干燥、固化结果进行分析。
3.系统配备有完善的超温报警系统，不仅对炉内温度具有在线监控报警功能，对炉体加热元件也设有独立监控传感器，在风机出现故障或加热元件局部过热时，自动切断加热电源，保护设备安全，同时发出声光报警，通知相关人员及时处理故障。
4.系统支持RS485通信，所有控制参数均可通过通讯模式连接进入上位机系统，实现对整个装置的在线监控，实现数据管理。
以上就是变压器烘干炉的控制系统设计，如有使用疑问，可以咨询环仪仪器相关技术人员。
