变压器在生产浇注线圈时，线圈的凝胶固化工艺需要用到变压器干燥箱。为了探究凝胶固化对变压器的影响，我们做了变压器凝胶固化的工艺研究，主要研究内容如下。

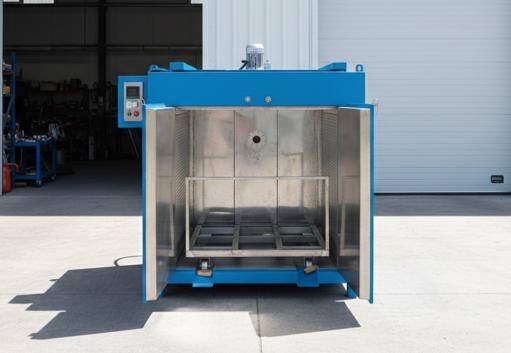

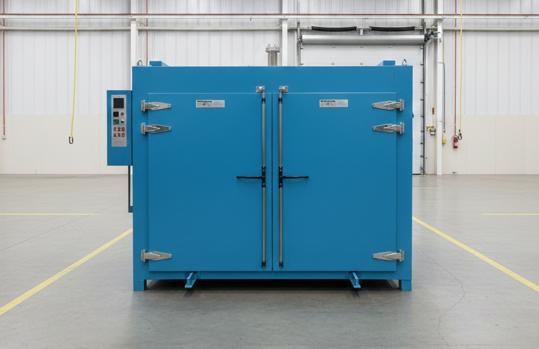

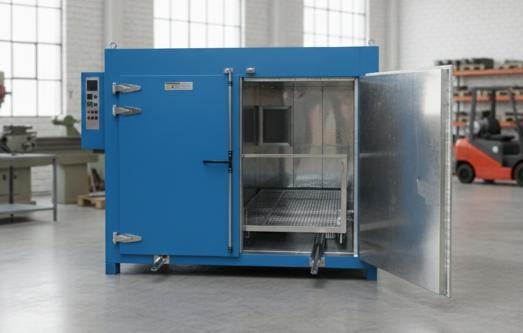

试验设备：环仪仪器 变压器干燥箱
固化过程：
1.线圈底部温度80 ℃、线圈中部温度76 ℃、线圈顶部温度72 ℃，保持2 h；线圈底部温度80 ℃、线圈中部温度80 ℃、线圈顶部温度76 ℃，保持2 h；线圈底部温度80 ℃、线圈中部温度80℃、线圈顶部温度80 ℃，保持4 h，凝胶时间共计8 h，线圈在凝胶阶段，温度沿线圈高度呈倒梯度时行。
2.线圈固化100 ℃（5 h），130℃（10 h）。
3.倒梯度凝胶固化炉在断电闭门状态下自然降温至80 ℃，保温2 h，再升温100 ℃（3 h），130 ℃（6 h）。
4.倒梯度凝胶固化炉在断电闭门状态下自然温至60 ℃时出炉拆模。
工艺特点：
这种凝胶方式，是沿线圈底部、中部、上部分阶段进行凝胶而释放应力，不是按传统工艺线圈沿高度方向同时释放应力，可以大幅度降低线圈开裂的可能性，达到降低线圈局部放电量的效果。炉内温度进行精准控制，一般温度误差控制在±1 ℃以内。
工艺总结：
本次凝胶固化工艺是根据线圈的高度及体积确定的具体方案，线圈沿高度方向分3 个梯度进行凝胶。线圈高度越高，采用倒梯度工艺的效果越好。
如有变压器干燥箱的使用疑问，可以咨询环仪仪器相关技术人员。
