在航天领域地面模拟试验中，为了模拟太空的冷黑真空环境，需要用真空容器建立一个真空系统，里面装有热沉用于热交换，采用液氮(氦)降温，我们把这个系统叫“高真空热沉淀试验舱”。高真空热沉淀试验舱的制造要求高，技术难点多，为此，小编带大家了解一下产品的结构特征。
高真空热沉淀试验舱系统结构特征：
备注：以环仪仪器“HYOV”型号为例，具体结构以实物为准

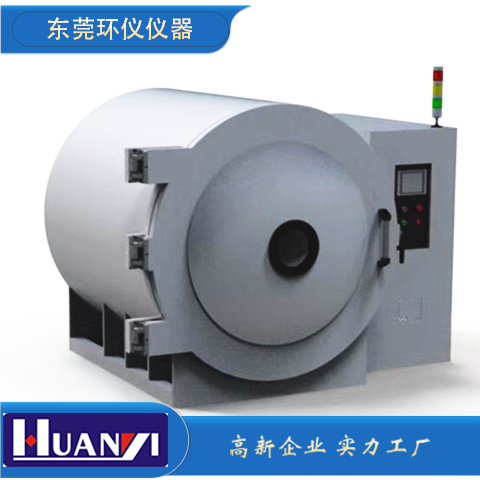

.jpg "高真空热沉淀试验舱技术要求(图1)")
1.箱体结构:一体式结构，真空系统、制冷系统放置于同一个框架。圆柱形的外壳可以很好满足真空承压的要求，由不锈钢AISI304L采用无缝焊接工艺完成。外表面采用高质量的喷砂处理，满足美观及长期使用需要。
2.大门:外部喷砂、内部有热沉满足均匀性的需求，配有轮锁和氟橡胶О型垫圈。
3.门的开启方式:机械合页保证密封,特殊设计轻松开启。
4.热沉结构:特殊的铆焊技术将两块不锈钢金属薄板（AISI304 L)焊接起来，内部有供温度调节流体循环的空间。这种技术可以得到很好的温度均匀性，因为温度调节流体覆盖了整个热沉的表面。
5.真空系统:国际一流品牌，包括一个真空度可达到10-2torr的双极旋片泵，一个氦气低温泵，泵组的排气加装排气过滤器，能很好的回收油污，防止污染环境。泵组的吸气连接到氦气低温泵，通过闸板阀连接到测试箱体。一个压力仪表系统由模拟或数字显示每个压力，来检查每个阀的正确运转（打开和关闭)。
对于高真空热沉淀试验舱的选型有疑问的，可以向“环仪仪器”相关专业人员索取技术方案。
