热真空试验罐也称为热真空试验箱、高真空热沉淀试验舱等，航天航空产品的热真空试验，主要是利用太空的真空环境，下面，小编就对热真空试验罐的真空系统做个讲解。
1.控制原理
“环仪仪器”热真空试验罐压力变送器检测工作室内的压力，并将检测到的压力信号经放大、模/数转换、非线性补偿后与控制仪表的设定值进行比较，由此产生的偏差信号从而控制电磁阀开和关，使工作室的压力保持在一定的范围内。
2.真空机组可同时连接三个实验腔体，同时抽真空。如果做实验想分别抽真空，只需要打开阀门即可。为了更好的满足可分别独立抽真空要求，我们配备了三台分子泵分别连接3个腔体，达到快速、稳定、精度高的效果。
3.控制方式采用动态压力平衡方式，在真空系统连续工作情况下实现控制动态平衡，控制系统根据压力设定值自动控制真空电磁阀及真空泵(含变频器)的工作，调节抽/进气量的*而达到动态压力平衡的要求。

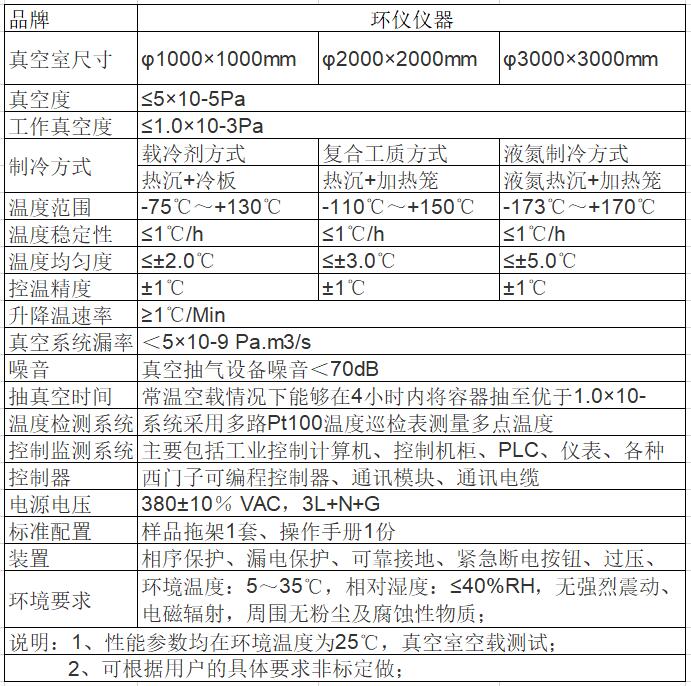

4.真空系统具备下列功能(在箱内保持洁净，且无试件的条件下):
压力范围:一个大气压~5*10-5 Pa
极限压力:≤5.0×10-5pa(空载、常温条件下)，工作后3小时内到达。
试验压力:≤1.0×10-4--pa(带载，箱体温度80℃条件下);
抽真空时间(从1个大气压~5×10-4 Pa):约4小时。
真空获取时间:工作后(带载)1小时内≤1.0×10-3pa， 2小时后≤1.0×10-4pa。从常压开始抽取真空。
该真空系统包括一套主泵(机械泵)系统，由三套分子泵和一套机械泵组成;设备设定真空度后可以控制自动抽真空。还包含一组连接管用作抽真空和真空控制;还有能保障正常操作、监控和安全的阀门、配件、真空传感器及连锁装置。

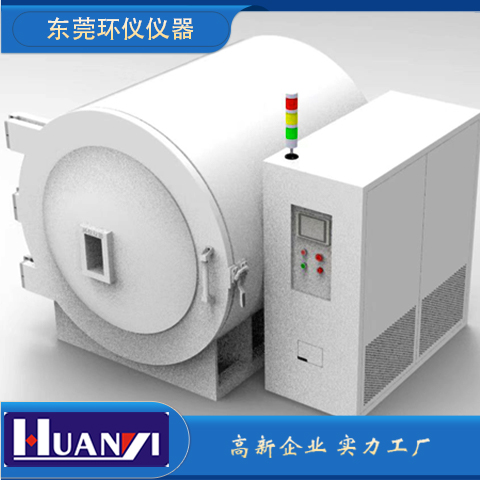

.jpg "热真空试验罐的真空系统讲解(图2)")
以上就是对热真空试验罐的真空系统的一些讲解，如需了解产品的技术方案，可以咨询“环仪仪器”相关技术人员。
