国家标准:NB/T 42093.1-2016 干式变压器绝缘系统 热评定试验规程 第1部分:600V以上绕组

文章出处 : 相关标准 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2024-09-13

NB/T 42093.1-2016《干式变压器绝缘系统热评定试验规程 第1部分:600V以上绕组》是中国国家能源局发布的一项关于干式变压器绝缘系统热评定试验规程的标准。该标准适用于电压等级为600V以上、容量为630kVA及以上的干式变压器绕组的绝缘系统热评定试验。

该标准规定了干式变压器绕组绝缘系统的热评定试验方法、试验要求、试验程序等方面的要求。热评定试验包括温升试验和耐受试验,旨在评估绕组在正常工作条件下的温升情况和承受短路电流等异常工作条件的能力。


一、范围:
本部分规定了干式变压器绝缘系统的热评定试验规程。
本部分适用于600V以上绕组的干式变压器绝缘系统。


二、试验项目:
热老化试验、冷冲击试验、潮湿试验等。


三、试验设备:
高温老化试验箱、低温试验箱、潮湿试验箱等。


四、文档获取:
添加微信:15322932685 获取

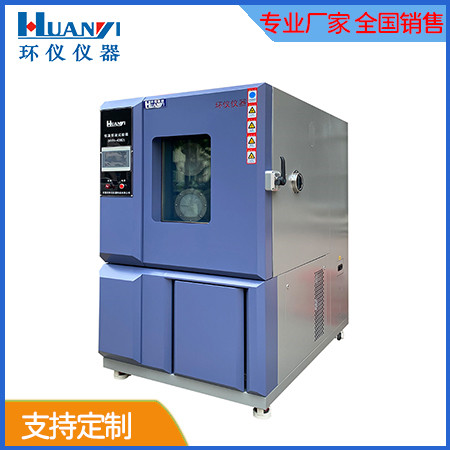

《NB/T 42093.1-2016 干式变压器绝缘系统 热评定试验规程 第1部分:600V以上绕组》标准(图1)


五、试验程序(部分):

冷冲击试验:
冷冲击试验仅适用于采用包封式绕组的变压器绝缘系统。

热老化后使试品冷却至室温,然后将其置于合适容器中直至样品温度达到-30℃。达到-30℃后允许将试品加热至室温,然后进行潮湿试验。

对于全尺寸线圈,可通过测量绕组绝缘电阻,或安装合适的接地热电偶(其应能测量线圈内部温度)来确定温度。对于典型模型线圈,由热电偶测得的参考样品温度来确定所有试品的温度。应将参考样品与试品一起进行试验。


潮湿试验:
a)试品在潮湿试验之前应恢复到室温;
b)潮湿曝露最小持续时间为48h;

c)潮湿曝露试验时,试品应放置在一个合适的箱体内,相对湿度不小于90%。
作为维持湿度的一个方法,试验箱体底部可以盖一个平的装有饱和食盐溶液的容器(见 ASTME104-85,方法A或C)。箱体内提供吹风机或风扇,安装有效的水蒸气防护材料(例如铝箔)。潮湿温度应维持在25℃~40℃。
