随着AI数据中心的建设，半导体散热器的散热性能直接关系到数据中心能否正常工作。根据《GB/T 8446.2-2022 电力半导体器件用散热器第2部分：热阻和流阻测量方法》标准的要求，半导体散热器需要进行流阻热阻测试，以确认其性能。
下面，我们来了解一下电力半导体器件用散热器的热阻测试方法。

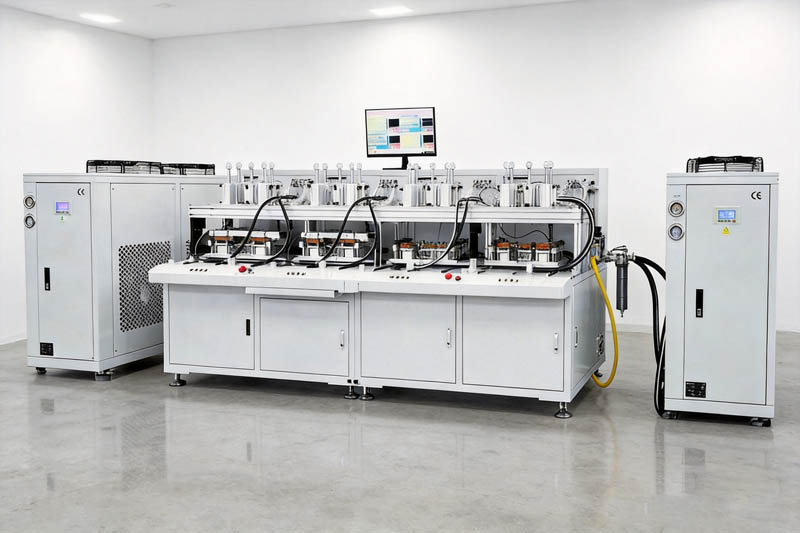

试验设备：环仪仪器 热阻流阻测试一体机
测试依据：GB/T 8446.2-2022 电力半导体器件用散热器第2部分：热阻和流阻测量方法
测量方法：
1.测量原理：

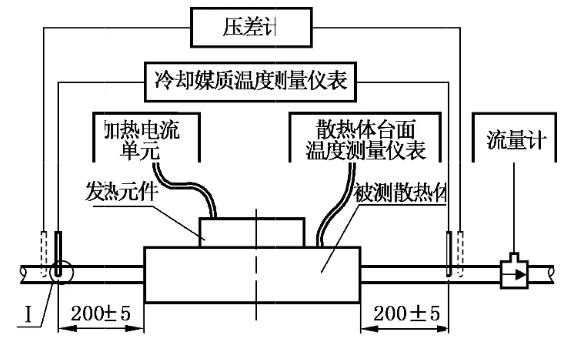

施加流经散热体的热流（功率）P。达到热平衡后，测量散热体台面温度Ts和冷却媒质（例如，水或空气)中的规定点的温度Tr。散热体的热阻Rsa由以下公式计算。
式中：
Rsa-散热体的热阻；
Ts-散热体台面温度；
Tr-冷却媒质中的规定点的温度；
P-造成规定点之间的温度差的热流（功率）。
2.测试条件：
冷却水流量为4L/min，被测散热体的上游侧规定点的温度为35℃；
3.测量步骤：
a.将作为热源的半导体器件/发热元件安装到被测散热体上。

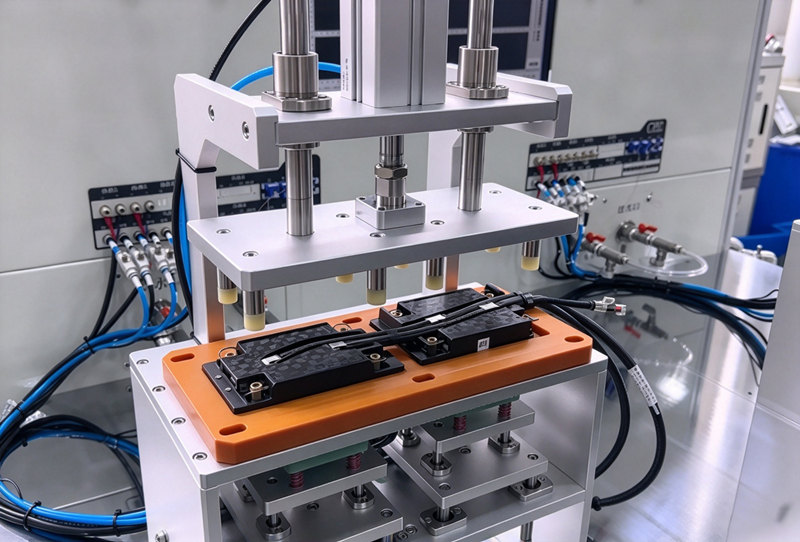

b.将被测散热体安置在热阻流阻测试一体机中的规定位置。
c.按规定调整冷却条件和施加加热电流。
d.达到热平衡后，记录加热电流IF、半导体器件两端的直流电压VF、规定点温度Tr（或Ta）和Ts的值。
如果测寻的冷却媒质温度Tr偏差较大，可通过计算热平衡相对误差进行评估。
4.计算：
利用“1.测量原理”中的公式计算热阻。
以上就是电力半导体器件用散热器的热阻测试方法，如有测试疑问，可以咨询环仪仪器相关技术人员。
