GB/T10485汽车信号照明随机振动台的试验优化

汽车灯具作为外饰件及功能安全件，在行驶过程中会承受颠簸道路、路面振动不平、风力等多种因素带来的振动激励，这类激励载荷不随时间变化且无法确定，但具有统计性规律，一般称为随机振动。

因此，汽车灯具在设计过程中需要进行随机振动测试，该测试方法用来评估在使用寿命内，在机械振动负载下的完整性，灯具在测试过程中最常见的失效形式为疲劳断裂。

下面，我们来了解一下车灯随机试验中的一些试验优化方法。

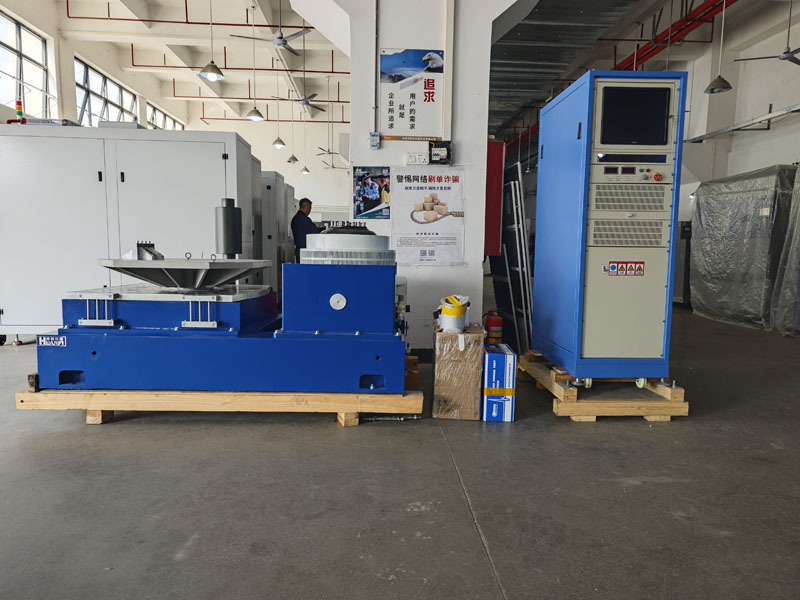

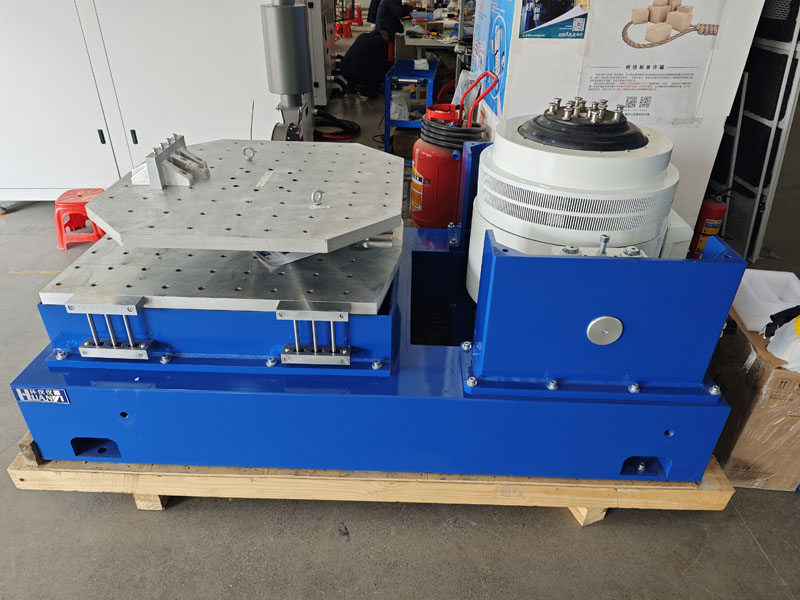

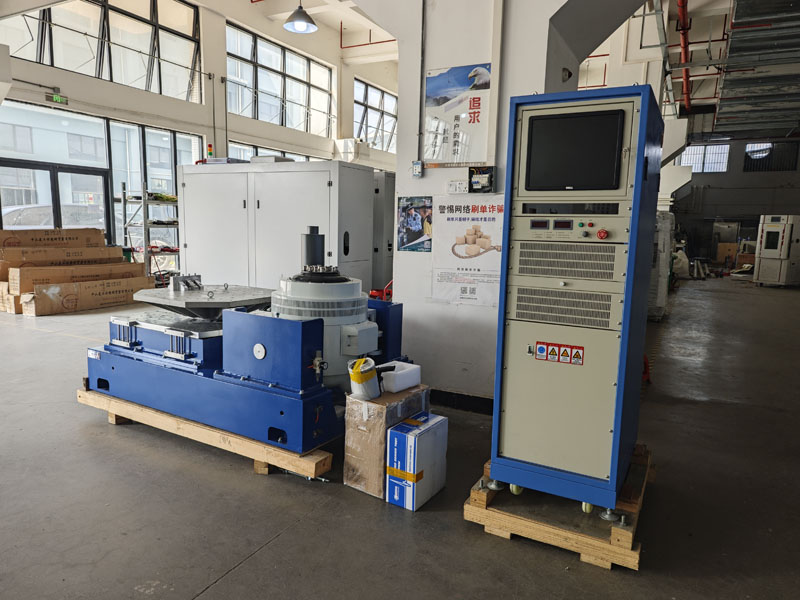

试验设备：环仪仪器 GB/T10485汽车信号照明随机振动台

试验优化方法：

1.建立灯具有限元模型并进行模态分析，使用灯具进行模态试验；

a.模拟分析包括：清理非必要几何元素,建立装配结构的连接关系，进行材料属性与边界条件设置，网格划分与求解设置。非必要的几何元素包括倒角和圆角，所述装配结构的连接关系为各零件与灯具之间的连接关系，其中相对运动的零件之间选择接触连接，相对静止的零件之间选择绑定连接。

b.模态试验包括：确定汽车灯具的边界条件和总体坐标系，信号源通过功率放大器后传入激励设备，激励设备产生的外部激励传导至灯具，加速度计对灯具产生加速度；确定灯具的测量自由度及测点的数量和方向，并在相应测点位置做标记，将测点信号与加速度信号经过信号采集与处理系统的处理后，将计算结果输出显示。

2.对比模态分析结果与模态试验结果，模态分析结果与试验结果包括模态频率、模态振型变化和频响函数。确认振型并校准有限元模型；

3.根据校准结果提交模态计算，完成边界条件设定，进行随机振动模拟；边界条件设定包括自由度限定、接触设置及载荷施加，根据实际工况进行简化和参数化。

4.使用PSD功率谱对灯具进行随机振动试验；

5.对比随机振动的模拟结果与随机振动试验的结果，确认模型可靠性并修正有限元模型；

6.根据振动试验结果与振动模拟结果来确认危险区域，校核风险点并优化数据结构；对比危险区域与失效区域是否一致，若一致则调整安全系数并优化结构，若不一致需确认模型差异点并调整有限元模型后重新模拟。

7.根据优化结果修改数据，验证新模型随机振动的模拟结果，确认可行性后进行振动试验复测。

方法总结：

该方法是通过模态试验校准灯具有限元仿真模型，准确模拟汽车灯具在随机激励下的振动性能，并通过试验和所建模型确定危险应力区域，通过灵敏度分析确定突出影响因素，采用多目标优化算法优化结构，实现质量与性能最优解，以在确保降低灯具振动失效风险，显著提升汽车灯具抗振性能，提升仿真可靠性。

以上就是车灯的试验优化方法，如有试验疑问，可以咨询环仪仪器相关技术人员。
