传统的轨道式熟化固化处理箱的使用过程中，非常依赖人工叉车搬运与人工计时控制，存在劳动强度大、熟化不均匀、易损伤料卷等问题。因此，我们通过改造熟化固化处理箱，让其实现全流程无人化操作与数据全贯通。下面是该轨道式熟化固化处理箱的系统设计讲解。
产品名称：环仪仪器 轨道式熟化固化处理箱

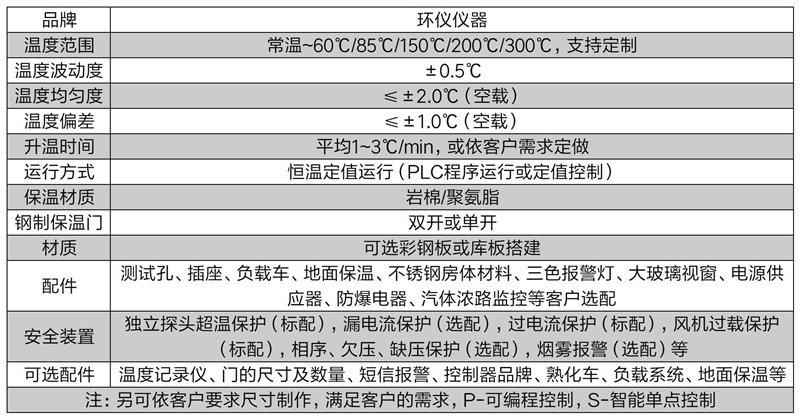

技术参数：
系统架构与硬件设计
1.AGV自动对接上料系统
AGV根据MES系统调度，将待熟化料卷自动运输至熟化室入口。系统自动识别料卷规格及卷径。自动调整接料高度，实现AGV与轨道输送系统无缝对接。
2.轨道提升输送系统
轨道输送系统由：提升机构、行走轨道、电动小车、货叉机构、定位机构组成。轨道小车沿轨道自动运行，将料卷送至指定熟化工位。整个运输过程无需人工干预。

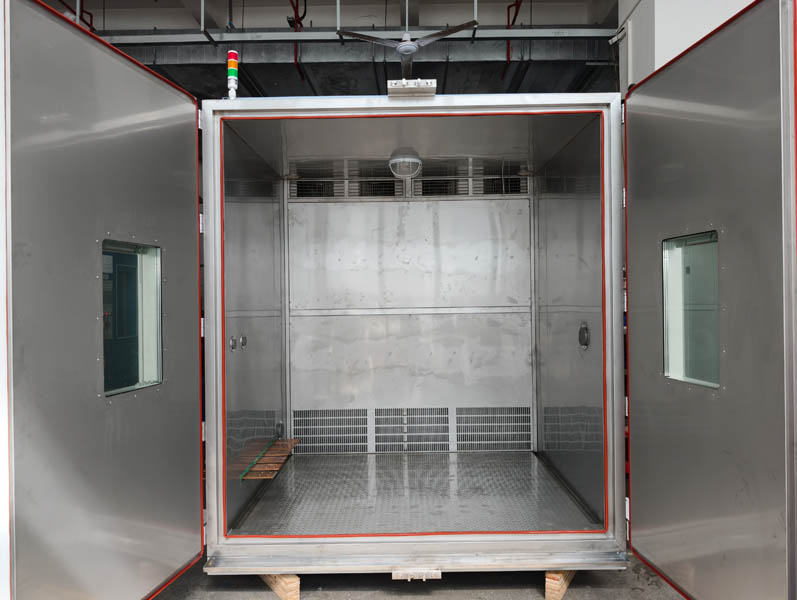

3.轨道式熟化固化处理箱
采用自动热风循环与前后双门设计，料卷在杠子上悬空受热，保证受热均匀、促进胶水交联及残余溶剂彻底脱除。
数字化控制系统
1.上位机 (MES/ERP/WMS)
下发生产订单与熟化工艺参数（设定温度、熟化时间），监控作业全过程。
2.工业 PLC & 人机界面 (HMI)
负责多轴运动控制、气缸/电机/加热风机控制，并实时采集卷径与温度模拟量信号进行闭环调节。
3.温度闭环控制
通过热电偶与高精度温控表联动，确保室内温度精准恒定。
工作流程：
a.MES系统下发熟化任务；
b.AGV自动运输料卷至熟化入口；
3.自动穿轴；
4.提升机构提升料卷；
5.电动轨道车将料卷运输至指定熟化工位；
6.自动进入熟化室；
7.自动关闭前门；
8.根据工艺参数自动进行恒温熟化；
9.熟化时间到达，自动开启箱门，并自动取出料卷；
10.自动重复上述步骤。
以上就是轨道式熟化固化处理箱的系统设计，如有产品选型疑问，可以咨询环仪仪器相关技术人员。
