变压器真空加热罐的干燥过程主要采用变压法的工艺，变压法真空干燥技术实际上是以水蒸汽为热载体的气相干燥技术。变压法真空干燥分四个阶段：预热、变压脱水、终干及干燥终点的判断。下面，我们对此干燥工作过程做个简单了解。

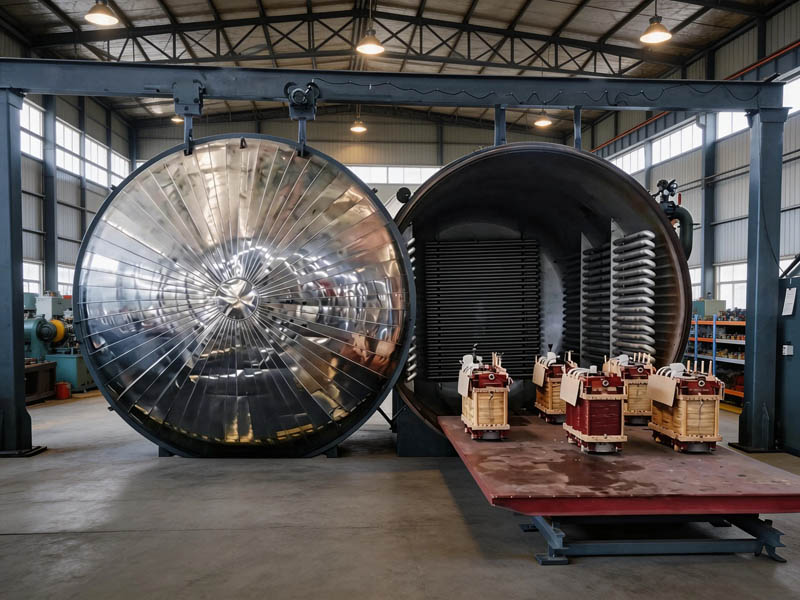

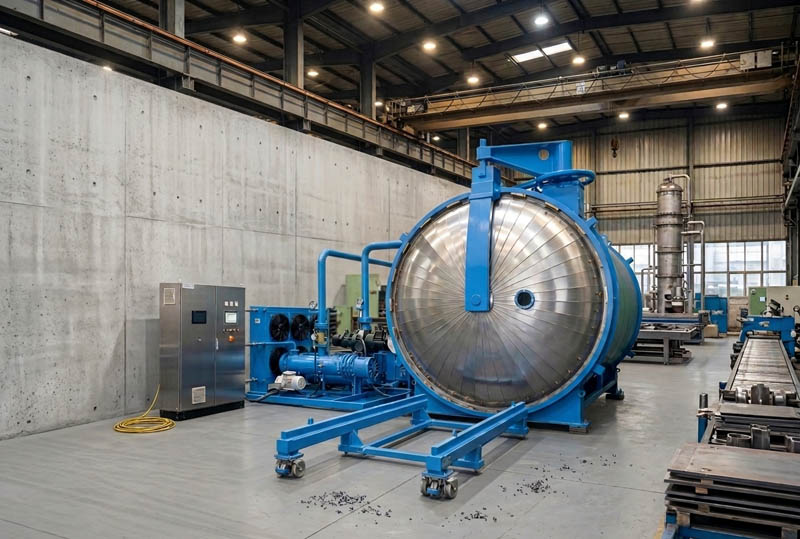

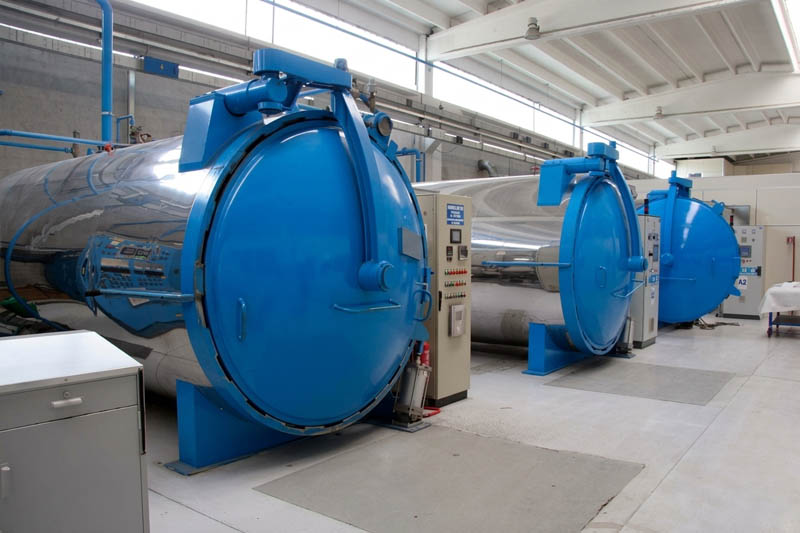

产品名称：环仪仪器 变压器真空加热罐
工作过程：
1. 预热
罐内低真空状态下，利用空气和水蒸气的对流、热传导加热器身，使温度快速上升。同时循环抽气并充入冷空气，降低罐内水蒸气分压，加大绝缘层内外压差，促进深层水分蒸发，并防止低温处结露。此阶段可脱去约40%水分。
2. 变压脱水
器身温度达标后，进入抽气—关阀—抽气—关阀的循环。抽气时抽走水蒸气、提升真空度；关阀时水分蒸发参与热传导，补充热量损失。此阶段可再脱去约30%水分。
3. 终干
真空度达到预定值P3后，连续抽气，靠增大内外水蒸汽分压压差继续脱水，热量由热辐射供给即可。
4.干燥终点
当罐内真空度达到终干压强Pe时，即可进行终点判断，此时关闭主阀，在规定的时间（t2-t1） 内，测量罐内真空度的变化（P2-P1）。
此时罐内压强的升高由两个因素造成，绝缘材料内部所含残水的脱出而形成的水蒸汽分压强及真空罐漏气引起的压强升高，前者直接反映了绝缘材料的残余含水量，后者在真空罐投入使用前就已测定，因此在扣除漏气的影响后，可直接根据罐内真空度的变化来判断变压器的干燥是否已经符合要求。若不符合，可继续抽气，过一定时间再进行终点判断，直至合格。整个过程在可编的控制下自动完成。
以上就是变压器真空加热罐的工作过程，如有变压器真空加热罐的使用疑问，可以咨询环仪仪器相关技术人员。
