座舱域控制器自动老化设备的对主要测试内容

座舱域控制器自动老化设备是一个集成化的测试系统，下面，我们对 FPD-Link III 视频输出、 A2B 音频检测以及 CAN/LIN 等模块的测试，对智能座舱域控制器进行性能评估，下面是主要测试内容。

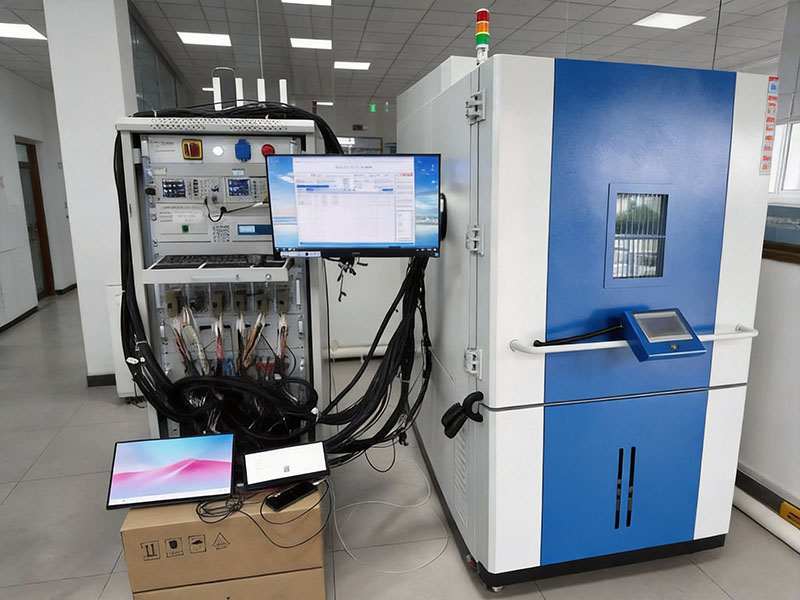

测试设备：环仪仪器 座舱域控制器自动老化设备

主要模块测试内容：

1.FPD-Link III 视频输出检测

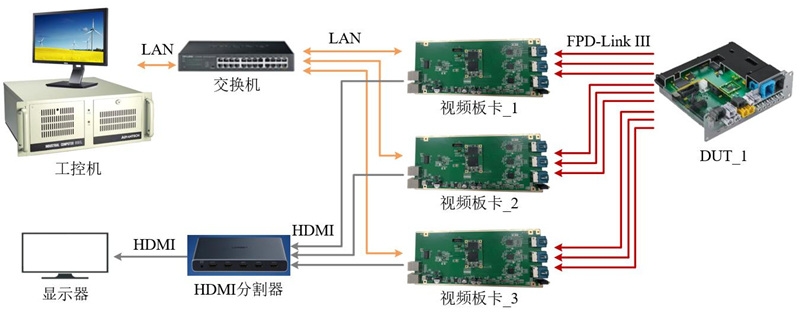

测试系统针对 DUT 的 9 路 FPD-Link III 视频输出进行检测，采用“多路视频流压缩人工监视 + 单路视频帧图像采集比对”的方式实现视频质量检测，如下图所示。

系统中单张视频板卡可处理 3 路视频流，对输入的视频进行解码还原，并采集各路视频帧，通过 LAN 传输至工控机进行图像质量比对与分析，从而判断视频输出质量。

同时，为实现多路视频流的实时集中监控，系统采用视频拼接技术。每张板卡输出 3 路拼接视频流，再通过 CM201 HDMI 分割器完成多张板卡之间的视频拼接显示。

2.A2B 音频检测

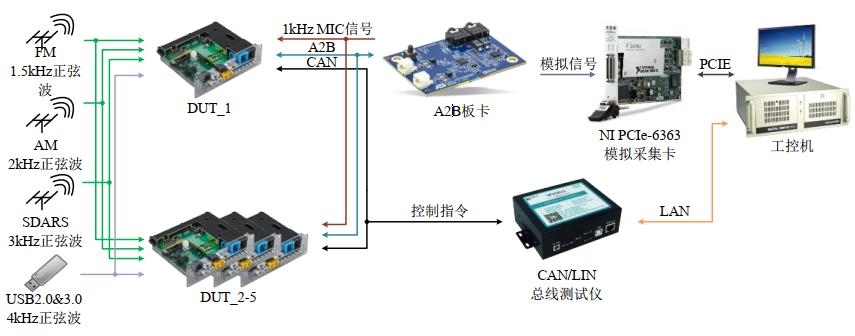

A2B 音频检测包含 FM、AM、SDARS、USB2.0/3.0 音频输出以及数字 MIC 输入测试，如下图所示。

由于每个 DUT 仅配置一个 A2B 音频接口，系统采用单张 A2B 板卡同时处理 5 个 DUT 的音频信号，以降低硬件成本并提升测试效率。

测试过程中，DUT 通过内部天线和 USB 线缆接收不同频率的测试音源，包括 1.5 kHz FM、2 kHz AM、3 kHz SDARS 以及 4 kHz USB 测试波形，同时通过 A2B 线缆接收由 A2B 板卡产生的 1 kHz 数字 MIC 信号。工控机通过 CAN 指令控制 DUT 切换不同测试音源。

A2B 板卡接收 DUT 输出的 A2B 数字音频后，将其转换为模拟音频信号，并由 NI PCIe-6363 模拟采集卡完成数据采集。最终，工控机中的数据处理模块对采集到的音频数据进行自动分析，实现 A2B 音频功能及质量检测。

3.电源检测

采用大功率可编程直流电源模拟汽车电瓶为DUT 提供 14 V 供电，可编程电源通过 RS485 接口将电流值发送至工控机。

4.CAN/LIN 相关检测

采用总线测试仪对 DUT 进行检测。工控机通过总线测试仪发送特定的诊断报文并对 CAN/LIN 总线上的数据流进行监控与记录，最终完成 CAN/LIN、使能信号、GNSS 和负载状态等项目的测试。

5.以太网及 BT/Wi-Fi 检测

工控机作为主控单元，负责发起测试指令，通过 Ping 指令分别判断 Android 和 QNX 系统的通信状态。 工控机使用无线网络/蓝牙接收器对DUT 的网络热点与蓝牙信号进行搜索， 以判断其工作状态是否正常。

以上就是座舱域控制器自动老化设备的对主要测试内容，如有测试疑问，可以咨询环仪仪器相关技术人员。
