智能座舱域控制器作为多种 ECU 的集成核心，在带来巨大的便利同时，也使得线缆布局变得笨重和复杂。为全面评估智能座舱域控制器在复杂车载环境下的性能表现，需要用到智驾域控制器自动老化线。自动老化线是一个集成化的测试系统，下面，该测试系统总体设计。
产品名称：环仪仪器 智驾域控制器自动老化线
系统设计：

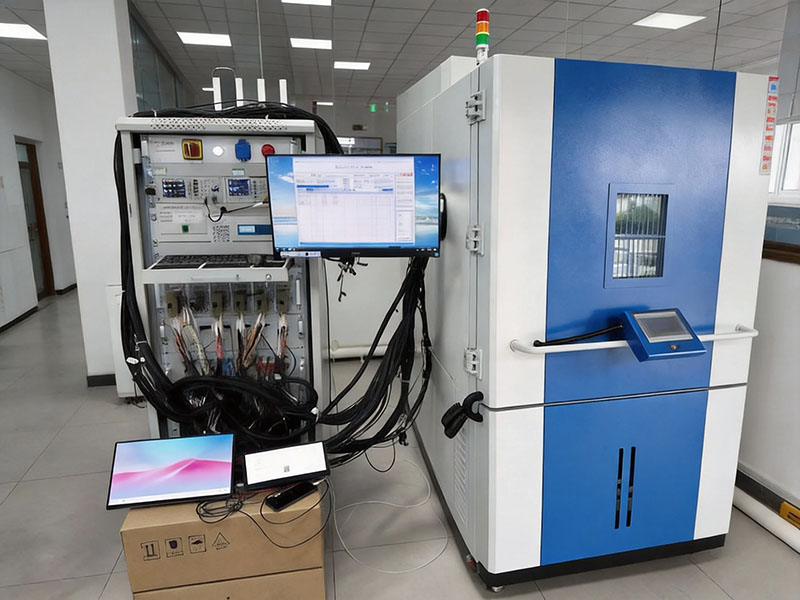

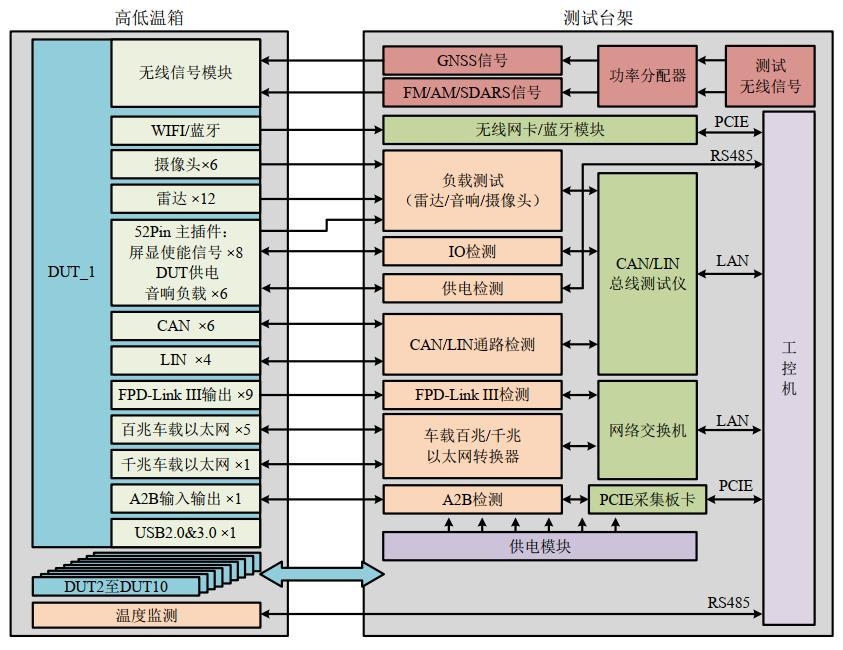

该系统由高低温箱和测试台架组成，如下图所示。
每次测试放置十个智能座舱域控制器作为 DUT（Device Under Test）于高低温箱中以提升测试效率，同时通过控制高低温箱内部温度以验证 DUT 在各温度下的稳定性。
测试台架通过功率分配器将各固定频率的无线测试信号发送给 DUT。工控机通过无线网卡和蓝牙模块搜索 DUT 的热点和蓝牙信号，以验证其通信功能的完整性。
负载测试模块模拟多种设备负载，对雷达、音响和摄像头等组件进行耐久性测试。CAN/LIN 通信链路通过总线测试仪进行检测，确保信号通路的畅通，并利用 CAN 报文监测负载状态和 IO 使能信号。
FPD-Link III 和以太网经过相应处理模块后，通过网络交换机与工控机进行数据交互。
A2B 检测模块将数字音频信号转换为模拟信号后，通过采集卡进行数据采集，随后上传至工控机进行的数据处理。工控机内的上位机软件负责协调各测试模块，执行测试用例并完成数据处理。
智驾域控制器自动老化线的测试系统总体设计，如有域控制器的老化试验疑问，可以咨询环仪仪器相关技术人员。
