电风扇能效等级主要是根据能效值设定，国家对此有相关规定，其中能效值等与实测风量与电动机输入功率之间的比值。本文对电风扇能效值的检测在舒适性风扇能效风量室中完成，主要通过 GB/T 13380 中的检测方法，试验对象是一台电容式电风扇，下面是主要检测过程。

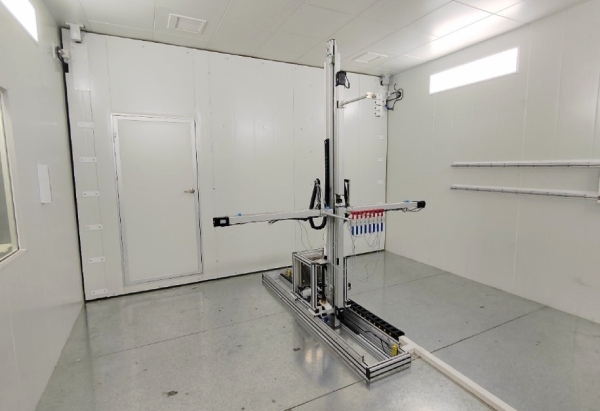

试验设备：环仪仪器 舒适性风扇能效风量室
电风扇能效值的工程计算方法：能效值 = 实测风量 / 电动机输入功率
实验条件下的检测结果：
1.不确定计算

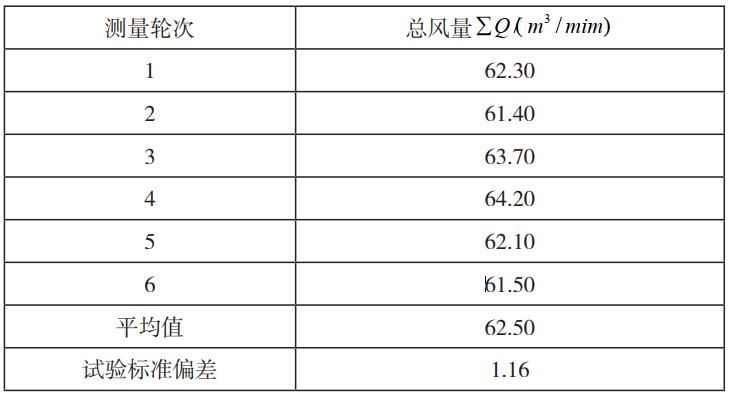

下表是对风扇进行重复测试得到的总风量数据，以此求出平均值与试验标准偏差。
（1）A 类评定。在试验的过中，一般情况下是进行一次试验，因此在此基础上根据重复测量得到的不确定度是：

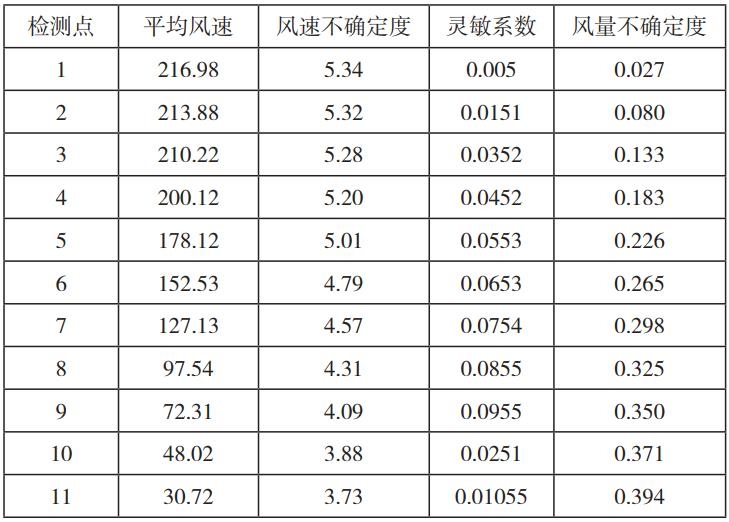

（2）B 类评定。此次试验采用的风速仪主要是采用的是叶轮式风速仪，其中风量检测不确定度由下表所示。
由上表可以看出，检测点不同不确定度在较大程度上是相对较为独立的，并且得到了音风速仪引入所致的不确定度为 0.888m³/min。
（3）标准不确度合成。标准不确定度一般情况下是通过不同方面形成，一方面是重复性测量，另一方面是风速仪的使用，由于两者之间的不确度保持相互独立，因此总风量标准不确定度合成结果是：
其中总风量中相对标准不确定度为 2.334%。
2.能效相对不确定度
一般情况下能效标准不确定度为：
在试验过程中使用的功率允许范围主要是在 ±（0.1%Rd+0.1%Fs），对电风扇额定功率的测量值是 55Wm，其中功率计使用量程以便情况下是 100W，所以此功率在试验中最大允许误差在 ±0.155W，得到在功率相对不确定度为 0.163%。
3.能效值工程计算

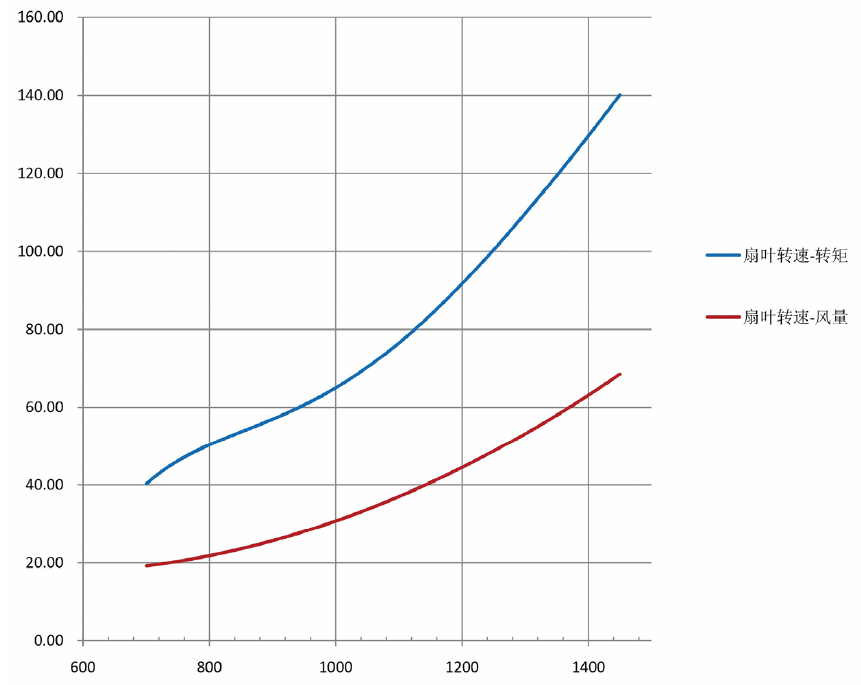

电风扇产品的扇叶特性曲线如下图所示，扇叶特性曲线的绘制是根据我国 GB/T 13380 《交流电风扇和调速器》方法获得的扇叶转速 - 转矩和转速 - 风量曲线。
计算过程：
找出扇叶输入转矩曲线与输出转矩曲线两者的交点，以此确定转速，作为电风扇工作过程中的正常转速，例如，转速为 1050r/min，并在扇叶曲线中找到转速为 1050r/min 的风量值，为 34m³/min，再找出转速为 1050r/min 对应的输入功率值，为 41W，最后进行能效值的计算为 0.829m³/(min·W)。
若将两曲线根据上述方法进行计算，可得到电动机与扇叶最优组合，使能效值达到最为精确值。
以上就是风扇的能效检测方法，如有试验疑问，可以咨询环仪仪器相关技术人员。
