1立方甲醛环境舱测定人造板甲醛释放规律

脲醛树脂、酚醛树脂以及三聚氰胺改性脲醛树脂等甲醛基胶黏剂被广泛用于人造板制造业。然而，值得注意的是，这些胶黏剂中所含的游离甲醛会在人造板的使用过程中逐渐释放出来，影响人体健康。

因此，本文采用1立方甲醛环境舱，研究标准温湿度的环境条件下，不同厚度、不同甲醛释放量的“三聚氰胺浸渍胶膜纸饰面刨花板”甲醛释放量随释放时间的变化关系。

试验设备：环仪仪器 1立方甲醛环境舱

试验样品：

6种三聚氰胺浸渍胶膜纸饰面刨花板，包含3种1 200 mm×600 mm×18 mm和3种1 200 mm×600 mm×10 mm饰面刨花板，数量各20块。将这6种饰面刨花板分别标记为LPB-18 mm、MPB-18mm以及HPB18 mm和LPB-10 mm、MPB-10 mm以及HPB-10 mm。

试验方法：

1)从6种饰面刨花板各随机抽取3块试板。每块试板去除边缘50 mm后，各锯制2块幅面为500 mm×500 mm的试件。共制取试件36块。

2)按照GB/T17657-2022中1m³气候箱法规定，进行试件预处理(15±2) d，并每天测试其甲醛释放量。待平衡处理后，再对试件进行封边，测定空气置换率为1.0次/h、0.5次/h以及0.2次/h下试件的甲醛稳定释放量。

试验结果分析：

6种饰面刨花板在未封边状态下，空气置换率为1.0次/h时，甲醛释放的变化规律如下图所示。

由图可以看出，不同厚度、不同甲醛释放量的6种饰面刨花板在1 m3气候箱中的甲醛释放量均显示相同的释放规律,即随释放时间在12 h内迅速达到高浓度后逐渐降低并趋于稳定。

不同空气置换率下，饰面刨花板甲醛稳定释放量比较不同空气置换率下，6种饰面刨花板的甲醛稳定释放量如下数据所示。

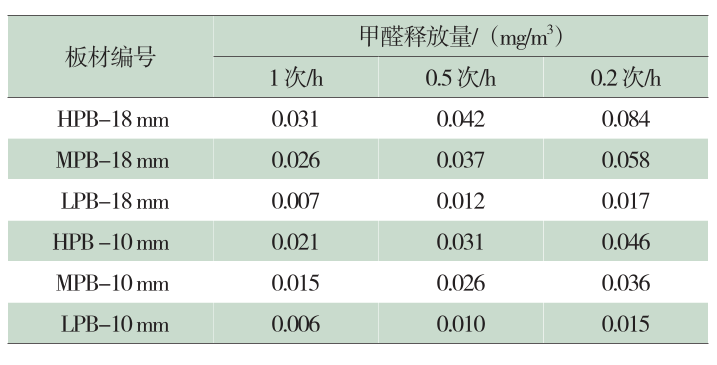

1.不同空气置换率下饰面刨花板甲醛稳定释放量

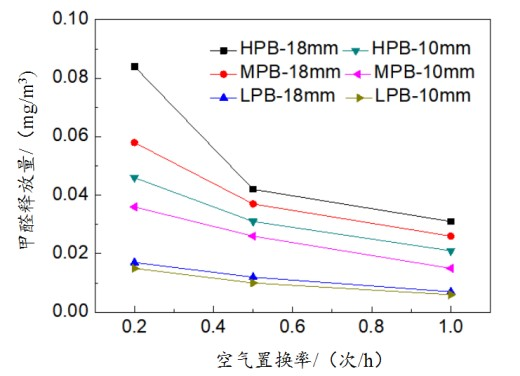

2.空气置换率对饰面刨花板甲醛释放量的影响

由图可以看出：

a.随着空气置换率的增加，6种饰面刨花板的甲醛释放量都逐渐减小。需要特别指出的是，对于甲醛释放量相对较高的 HPB-18 mm，当空气置换率从0.2次/h提高到0.5次/h时，气候箱内甲醛浓度从0.084 mg/m³，降低到0.042 mg/m³，降低了一半。

b.但继续提高空气置换率到1.0次/h，气候箱内甲醛浓度降低到0.031 mg/m³，降低了26%。说明空气置换率越高，越有利于降低气候箱内空气中甲醛浓度。且对于甲醛释放量越高的饰面刨花板，由密闭到开放状态下空气置换率的少量提升都能对气候箱内空气中甲醛浓度产生较大的影响。

总结：

1立方甲醛环境舱中，在标准温湿度条件下，不同厚度、不同甲醛释放量饰面刨花板的甲醛释放量均随时间先迅速增长后趋于稳定;空气置换率的提高能有效降低甲醛释放量，且对高甲醛释放量饰面刨花板的影响更为显著。

以上就是人造板甲醛释放规律的试验研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
