2桶挥发性有害物检测舱对塑胶跑道voc释放量的研究

劣质跑道铺设后，跑道中残留大量溶剂，随着时间、温度、环境的变化，长期缓慢挥发，溶剂的挥发性有机物，也是造成塑胶跑道异味的主要因素。挥发性有机物在常温下可以蒸气的形式存在于空气中，它的毒性、刺激性、致癌性和特殊的气味性，会影响皮肤和黏膜，对人体产生急性或慢性损害。

为了探究塑胶跑道中VOCs的含量，本文建立热脱附－气相色谱－质谱法测定塑胶跑道面层中挥发性有机物有害物质释放量的检测方法，模拟塑胶跑道中有害物质释放的环境对塑胶跑道中VOCs进行定性和定量。

试验设备：环仪仪器 2桶挥发性有害物检测舱（60L）

试验仪器：气相色谱-质谱联用仪、热脱附仪

试验方法：

1.试样制备后应置于温度（23±2）℃，相对湿度（50±10）%的无污染环境中进行预平衡24h。

2.按照材料面积/舱体积比0.4裁取塑胶跑道，放置在60L的环境舱中，环境舱的条件如下：

温度60℃±1℃，相对湿度5.0%±5%，空气交换率（1±0.01）次/h，被测样品表面附近空气流速：0.1~0.3m/s。

仪器分析条件：

1.热脱附条件：

热脱附流路温度：150℃；

捕集阱最低温度：-10℃；

捕集阱加热速率：40℃/s；

捕集阱吹扫时间：1.0min；

解析时间：5min；

解析温度：250℃。

2.升温程序：45℃保持1min，以10℃/min升至70℃，以20℃/min升至120℃，以10℃/min升至200℃，以20℃/min升至250℃。传输线温度：250℃。

3.质谱条件：离子源：EI源，电子能量：70eV；采集模式：选择离子扫描模式。

试验结果：

随机采集50个塑胶跑道面层样品进行检测，对塑胶跑道面层样品中10种挥发性有机物释放量进行测定，结果发现50个塑胶跑道面层样品，乙酸乙酯、苯、甲苯、乙酸丁酯、乙苯、邻二甲苯均有检出，苯乙烯、间（对）二甲苯、正十一烷均未检出，以乙酸乙酯、苯、甲苯、二甲苯检出频率较高，主要来自于塑胶跑道中胶黏剂、橡胶颗粒等中有机物的释放，且检出范围较为集中，表明市场上塑胶跑道产品的生产工艺相对成熟稳定。

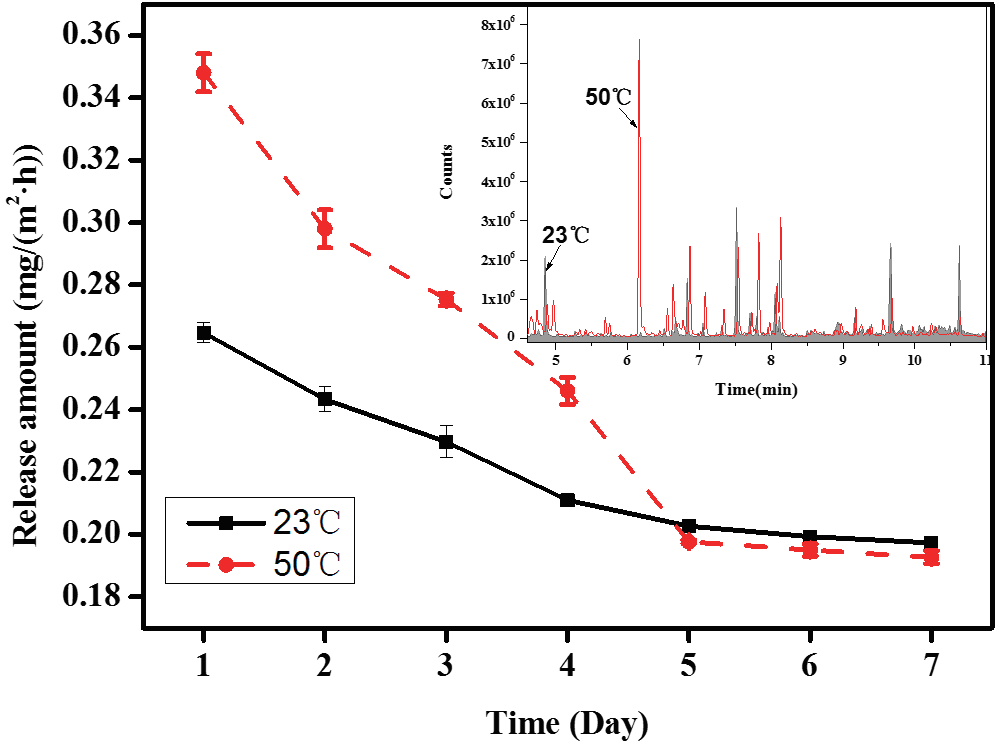

实验发现，塑胶跑道放置一周于温度（23±2）℃，相对湿度（50±10）%的无污染环境中再进行测试，其中乙酸乙酯、甲苯等释放量衰减明显（如下图）。

提高塑胶跑道放置温度至（60±1）℃。乙酸乙酯、甲苯等释放量显著衰减，但未知挥发性有机物的释放量增加，塑胶跑道的放置时间、放置温度对挥发性有机物的释放量有一定的影响。

以上就是2桶挥发性有害物检测舱对塑胶跑道voc释放量的研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
