变压器固化炉主要用于干式变压器高压线圈的树脂浇注物料的固化，其主要作用是通过加热的方式，将高压线圈中的绝缘材料固化，提高高压线圈的绝缘性能和机械强度。

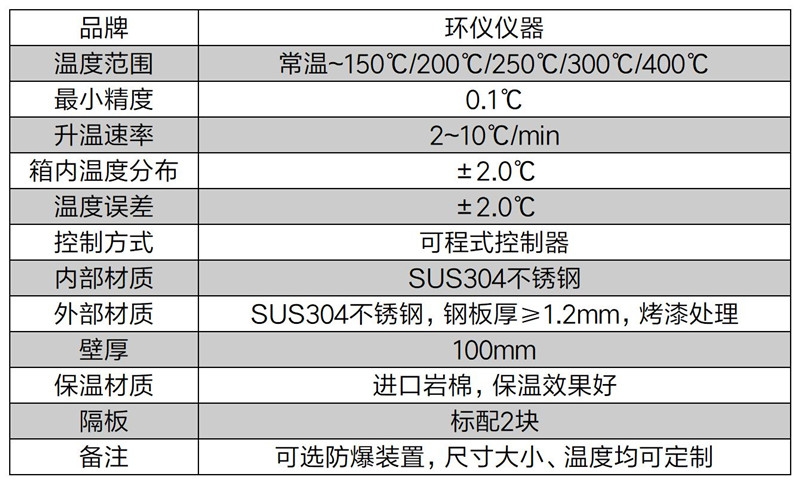

技术参数：
工作原理：
变压器固化炉的工作原理是在控制温度和时间的条件下，将高压线圈放置在固化炉腔内，通过加热系统将炉腔的温度阶梯式升高，当达到所需固化温度时，保持一定的固化炉时间，使得绝缘材料达到最佳的固化效果，形成温度的固体结构，此过程中需要注意温度精度的控制和时间的保持，从而保证高压线圈的绝缘材料不会过度固化或未固化。
结构设计：

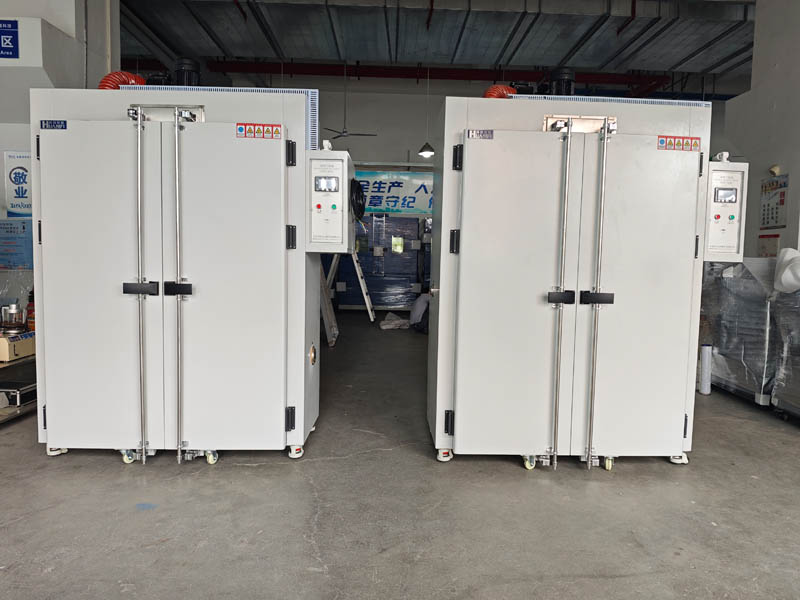

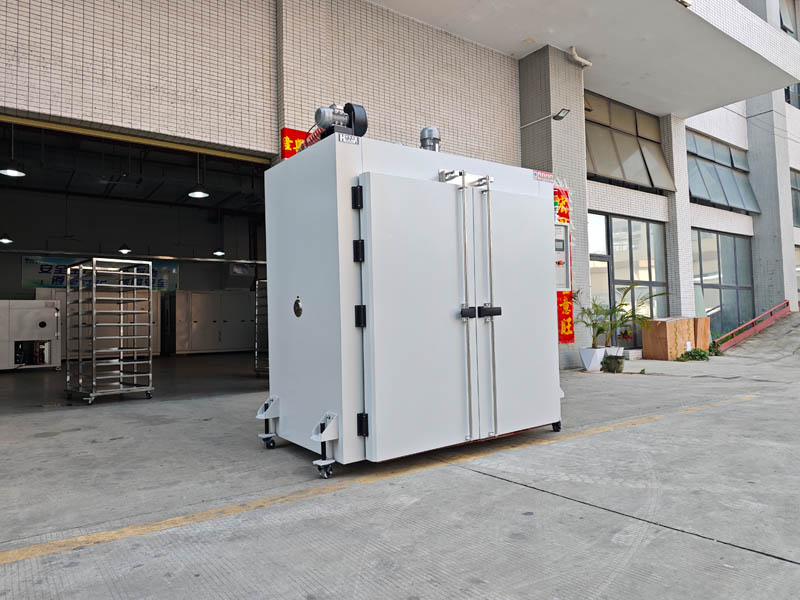

设计的固化炉结构如下图所示。固化炉整体为箱式结构，满足干式变压器的固化加热要求，主要由加热器、风机、轨道车，有孔板和保温夹层等几部分组成。
固化炉的底部铺设轨道，根据需要可采用手动驱动或钝齿条驱动等不同的驱动方式，便于使用轨道车，方便变压器进出固化炉。固化炉夹层设独立风道，风道侧面开设布风孔。
产品特点：
1.采用智能程序温控仪控温，自动完成烘干工艺全过程，能满足任何固化曲线的要求，操作简便，性能可靠。
2.可选取走纸记录仪、打印记录或无纸记录仪，对工艺全过程实行监控，对干燥、固化结果进行分析。
3.根据所烘产品不同的摆放，可选择不同的热风循环方式(顶加热垂直送风、底加热水平送风、侧加热垂直送风等)使工作室内温度更均匀，线圈干燥、固化效果更优。
4.另设独立超温报警系统，温度异常时能切断加热电源，发出声光报警。
5.底部铺设轨道，可根据所烘产品重量不同选用手动驱动、钝齿条驱动、辊排驱动、牵引小车驱动等不同台车驱动方式。
如有变压器固化炉的选型疑问，可以咨询环仪仪器相关技术人员。
