我国卫星正处于快速发展阶段，卫星附属设备进行热平衡、热真空试验需要使用空间条件测试系统。本文将对该设备的组成、采用的模拟技术做简单介绍。
产品名称：环仪仪器 空间条件测试系统
主要系统组成：系统由真空容器、真空系统、热沉、制冷加热系统、外热流模拟系统、温度测量系统等组成。
主要技术指标：
设备组成及模拟技术：
1.真空容器
为各种试验提供环境空间，是真空抽气、热沉、低温外流程、温控等系统汇集的中心，在设计、制造及安装的质量直接影响到整体设备系统的性能和真空度。

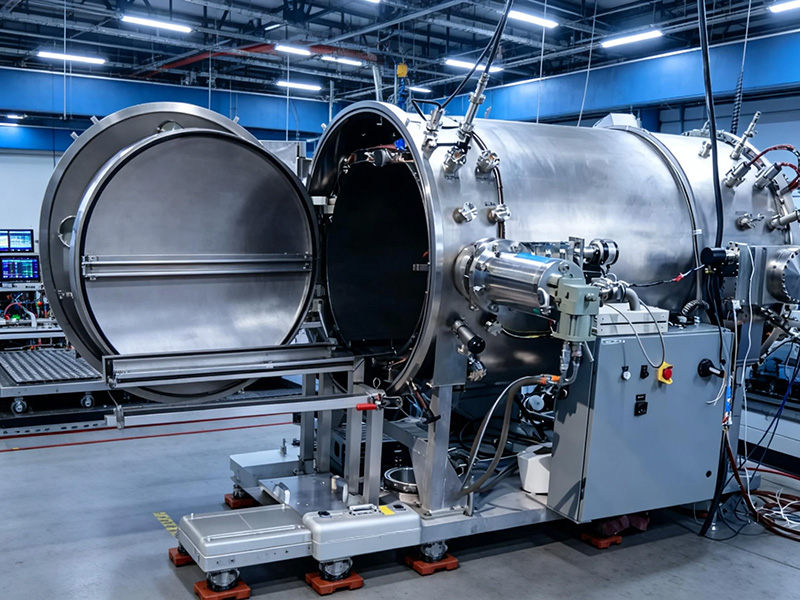

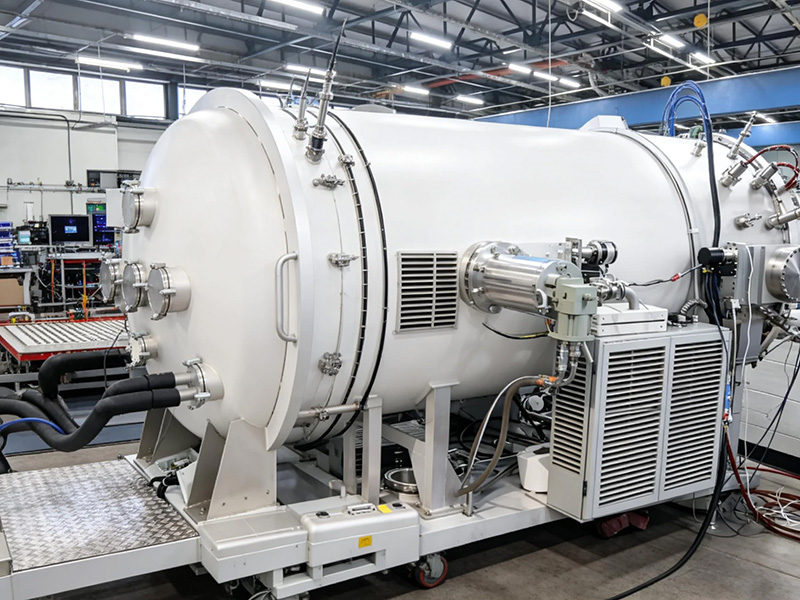

真空容器为圆筒卧式结构形式，大门为平拉开可移动式，被测试件安装方便；另一端为封头，其上开有2个书125冷热介质进出口连接法兰，分4路供传导液循环用。
2.真空系统
真空系统主要技术要求是确保系统在高真空小于5*10^-5Pa，洁净无油的真空环境下运行。真空系统由低真空系统、高真空系统、超高真空系统、循环水冷系统、冷阱、管道阀门及真空测量仪器等组成。
3.热沉
该设备的热沉是在不锈钢管上焊铜翅片构成的管板结构，内表面涂高吸收率的黑漆，使其吸收率能达到0.9以上。热沉的温度测量传感器采用铠装Pt100铂电阻，共布置有26个测量点，测量选用的是PLC自身的Pt1OO模块，可以将热沉的温度数据传送到上位计算机进行显示、储存、打印等。
4.冷加热系统
该设备的制冷加热系统由制冷流程和加热流程两部分组成，其功能：
（1）对热沉提供冷源，使热沉温度保持在低于-70℃，模拟空间冷黑环境；
（2)在试验工况结束后，用气加热对冷媒进行烘烤，将热沉的温度升高到室温以上。该设备的制冷流程采用了复叠式制冷循环系统。该系统主要由储液罐、压缩机、磁力泵、管道阀门及安装在真空容器内的热沉组成。
5.外热流模拟系统
该设备的外热流模拟采用的是外加热循环技术，系统主要由加热丝、储液罐、循环泵、阀门等装置组成。其作用主要是提供卫星附属设备进行热平衡、热真空试验所需的模拟外热流。
6.温度测量系统
该设备的温度测量系统主要由测量计算机、测量电缆及接插件、温度传感器、模拟室内公用参考点等组成。
如有空间条件测试系统的选型疑问，可以咨询环仪仪器相关技术人员。
