GJB 150.8A-2009《军用装备实验室环境试验方法第 8 部分：淋雨试验》中程序Ⅱ——强化试验程序主要为弥补不能进行带风源淋雨试验的大型户外设备，当试验装置限制不能满足 18 m/s 风速情况下，可使用该程序进行等效代替。下面，我们根据标准的要求，来做强化试验的设计与研究。
试验设备：环仪仪器 GJB150.8A淋雨设备
试验标准：GJB 150.8A-2009 军用装备实验室环境试验方法第8部分：淋雨试验
强化试验要求：
在 GJB 150A 中，要求喷嘴压力为 276 kPa，因为当喷嘴压力为 276 kPa 时，会产生流动速度大于18 m/s 的水滴。
为保证强化喷嘴的喷射雨滴尺寸在0.5~4.5 mm，喷嘴的标称孔径一般为 1.2~2.8 mm，具体尺寸应结合降雨强度来确定，强化试验程序时间为每面 40 min。
强化装置的设计：

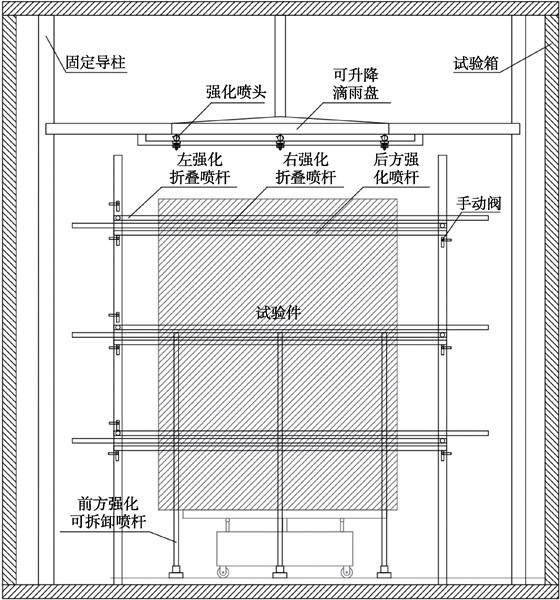

强化设计方案图如下所示。
1.其中，试验箱内部的顶部、前后面、左右面均安装强化喷水装置，强化喷水装置由阀门、管路、喷嘴等系统组成，可同时进行5个面的强化试验程序。
2.后面、左右面的喷嘴安装在不同高度可折叠的喷杆上，以适应0~1.5m高度的要求。同时在喷杆进水端设置手动球阀，不同高度的喷杆通过手动球阀独立开关，以满足不同高度范围试件的喷淋网阵。
3.顶部的9只强化喷头安装在可升降滴雨盘上，滴雨盘高度可在1~4m范围内沿固定导柱自由调节，可适应不同高度试验件顶部喷淋的要求，也可满足试验件进出箱的空间要求。
4.为适应不同试件高度的强化试验考核要求，可对左右两侧喷杆进行折叠或者关闭不同高度的喷嘴，以达到试验对喷淋网阵要求。由于受试件高度的限制，前面采用更换不同高度的喷杆来解决对试件喷淋网阵的要求。
5.为使试验人员更加方便操作，配有多种不同高度规格喷杆，并采用快速连接方式。最终设计完成的强化试验程序试验装置5个面均有9只喷嘴，每个面的最大喷淋面积均＞2m²。
为得到最大表面覆盖的重叠喷淋网阵，每个面两个相邻喷嘴之间的距离均为0.71m，可以保证在每小于0.56m²接受淋雨的表面范围内至少有1个喷嘴。以选用的喷嘴进行强化试验时，推荐喷嘴距离产品表面的距离为40cm，以保证雨滴打在产品表面时的速度为18m/s，用于替代当试验装置限制不能满足该风速情况下的淋雨试验考核。
以上就是GJB150.8A淋雨设备的强化试验程序设计，如有试验疑问，可以咨询环仪仪器相关技术人员。
