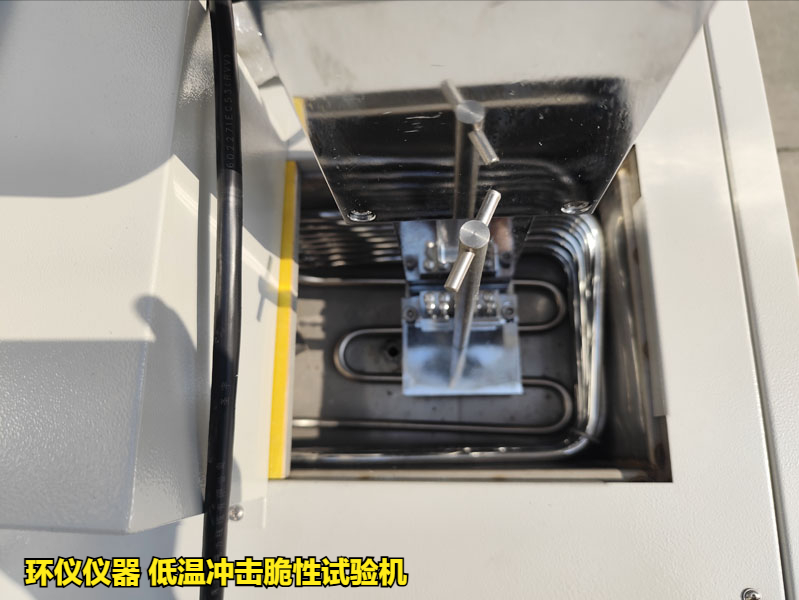

低温冲击脆性试验机主要用于橡胶、塑料等产品的低温脆性测试，温度可调节零下40℃、50℃、60℃、70℃，试验样品可满足单试样或多试样的低温脆性试验。试验机由制冷压缩机组、冷浴、冲击装置和温度控制箱三部分组成。冷浴温度由数字温度控制仪控制、控温、冲击装置采用加速垂直冲击方法。

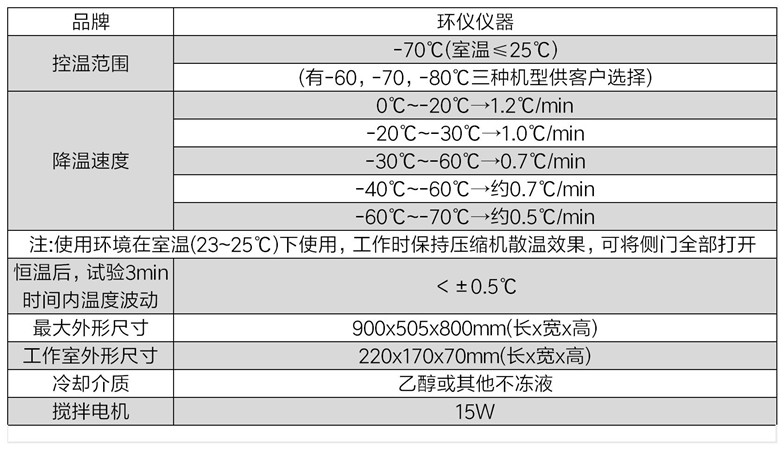

技术参数：
使用方法：

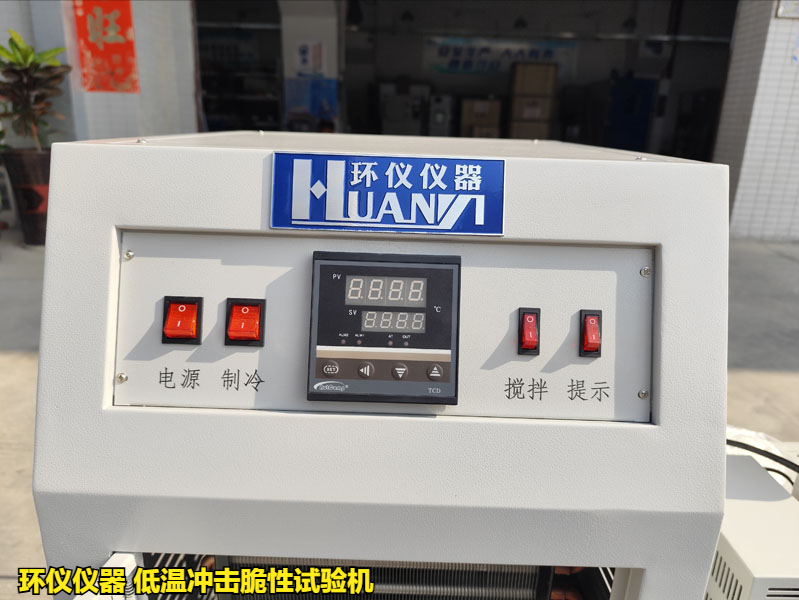

1.接通电源，温控仪和计时器显示灯亮。
2.向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。
3.将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。
4.达到试验温度后，按下启动按钮，试验机自动工作（按下夹持器，开始冷冻试样，同时启动时序控制开关或按动表计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃）
5.取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。
6.试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。
7.温度调节方法：a、按set键，温控仪进入设置状态
b、按“＜”键移动到要设置的位置
c、按“∧”键调整温度
d、按“set”键确定
通过反复试验，确定至少有两个试样不破坏的低温度和至少一个试样破坏的高温度，如这两个结果相差不大于1℃时，即试验结束。
低温脆性的理解：
橡胶材料的冲击吸收功随温度降低而减小，当试验温度低于韧脆临界转变温度时，冲击吸收功明显下降，橡胶材料由韧性状态变为脆性状态，这种现象称为低温脆性，对应的温度为该橡胶材料的脆性温度。
如有低温冲击脆性试验机的选型疑问，可以咨询环仪仪器相关技术人员。
扫码添加微信
