橡塑材料脆性温度试验仪可以对塑胶或橡胶及其他弹性材料在低温条件下的使用性能作比较性鉴定，脆性温度试验中，针对不同标准，试验过程会有所差异，下面，我们以《GB/T 15256-2014》标准的多试样法为例，介绍一下橡塑材料脆性温度试验仪的使用方法。

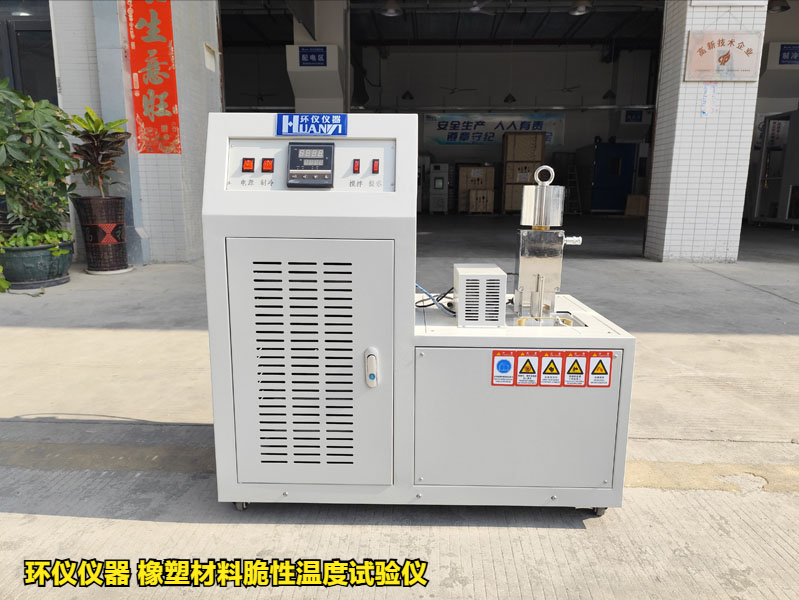

试验设备：环仪仪器 橡塑材料脆性温度试验仪
试验依据：GB/T 15256-2014 硫化橡胶或热塑性橡胶低温脆性的测定（多试样法）
试验过程：
一、试样准备：
1.橡胶类
试样的长为25.0±0.5mm，宽为6.0±1mm，厚为2.0±0.2mm。
2.塑料类
A：试样的长为20.0±0.25mm，宽为2.5±0.1mm，厚为2.0±0.1mm。
B：试样的长为31.75±6.35mm，宽为6.35±0.51mm，厚为1.91±0.13mm
PS：要求
试样的表面应光滑，无外来杂质及损伤。成品应经模压制取或打磨后裁制成相应尺寸。
二、具体方法：
1.向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。
2.接通电源，温控仪和计时器显示灯亮。
3.将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。
4.待温度达到设定值时，按下夹持器，开始冷冻试样，待温度稳定后，机器会自动启动时序控制开关（或按动秒表）计时。试样冷冻时间规定为橡胶类5.0±0.5min、塑料类3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃。
5.拉动冲击拉手，使冲击器在半秒钟内冲击试样。
6.取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。
7.试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。通过反复试验，确定至少有两个试样不破坏的最低温度和至少一个试样破坏的最高温度，如这两个结果相差不大于1℃时，即试验结束。
以上就是橡塑材料脆性温度试验仪的使用方法，可以试验疑问。可以咨询环仪仪器相关技术人员。
扫码添加微信
