人工模拟凝露环境箱对涂层冷凝水测试的评价

起泡和生锈是涂层材料进行人工模拟凝露气候测试后最常见的缺陷，影响涂层功能持续发挥作用的关键指标。通过观察涂层起泡和生锈程度可以真实快速的反映材料的老化程度。不同标准对起泡、生锈等级的评定各不相同，下面，我们对此做个简单了解。

涂层凝露气候测试的评价：

试验设备：环仪仪器 人工模拟凝露环境箱

评价标准：主要有ISO4628-1、ISO4628-2、ISO4628-3、ASTM D714和ASTM D610

评价要求：

1.ISO4628-2 起泡评级：

ISO4628-2标准中以0~5的数字等级来评定破坏程度和数量，0表示无破坏，5表示严重破坏，数字1、2、3、4的四个等级使整个等级范围得到最佳分区，需要注意的是，标准中规定若材料表面有不同大小的起泡，选择其中典型的起泡评定等级。

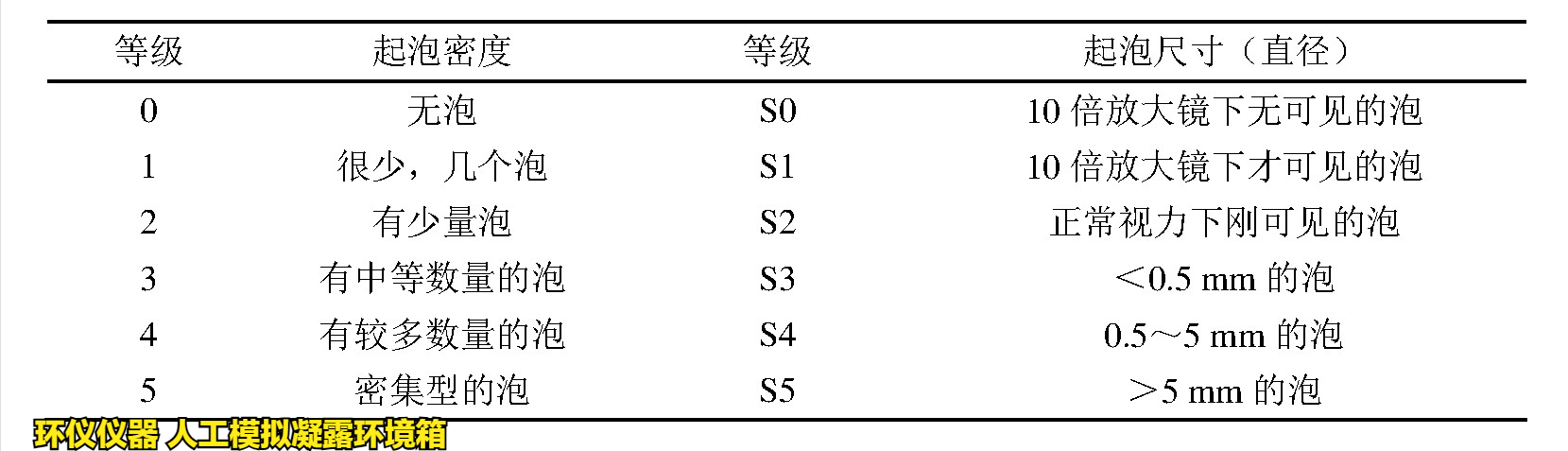

起泡等级的评定表示方法：起泡密度等级(起泡尺寸等级)，如起泡2(S3)，表示涂层起泡密度为2级，起泡大小为S3级。具体评级方法如下表所示。

2.ISO4628-3 生锈评级：

ISO4628-3标准对生锈严重程度的评级分为0-5级，0表示无锈迹，5表示严重生锈，以修点(斑)的面积百分比划分中间等级，锈点(斑)的尺寸等级同ISO 4628-2起泡尺寸等级规定一致。

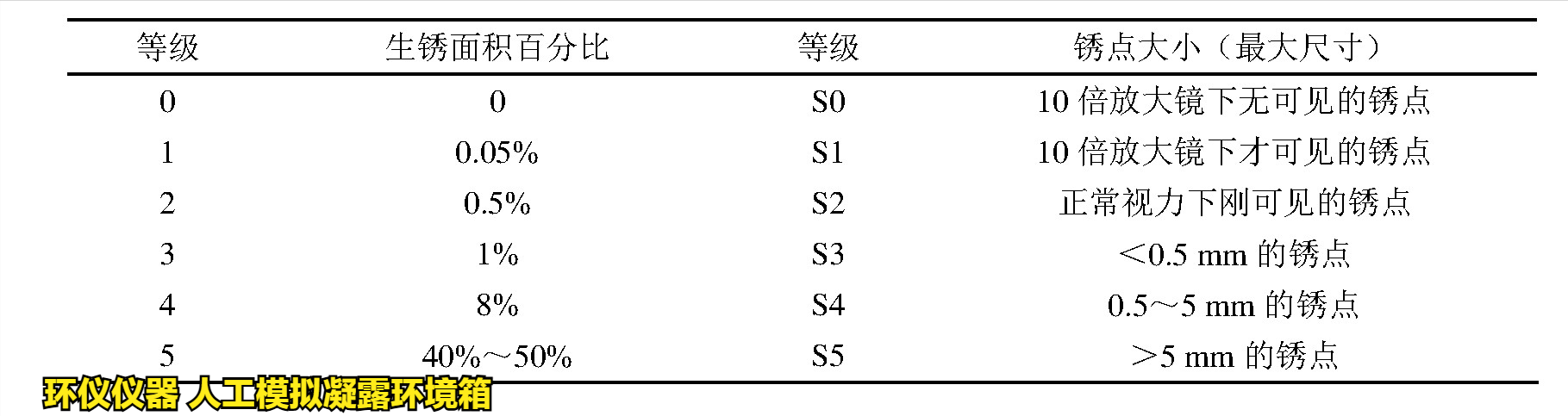

生锈等级的评定表示方法：锈点(斑)数量的等级(锈点大小的等级)，如生锈3(S4)，表示锈点(斑)的数量等级为3级，大小等级为S4级。具体评级方法如下表所示。

3.ASTM D714 起泡评级：

ASTM D714对材料表面涂层的起泡程度进行评价，主要从起泡的数量和尺寸两个角度进行评级。起泡数量分为无、少量、有起泡、中等密集和密集五个等级。

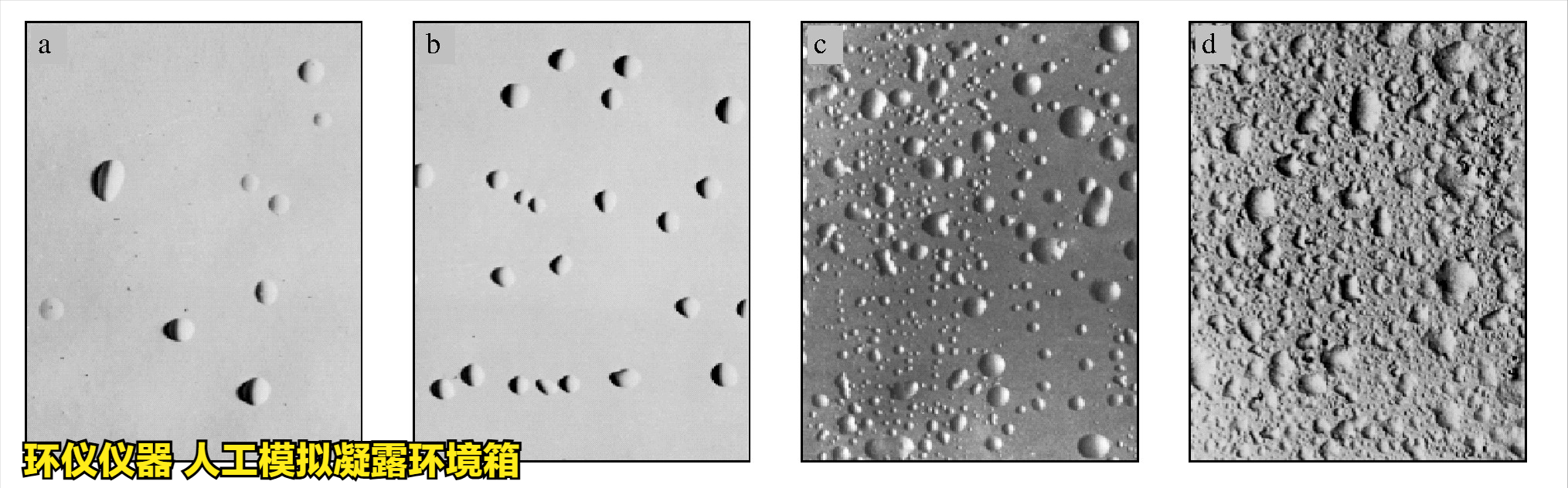

起泡的尺寸分为0~10级，其中0级对应最大尺寸起泡，10级为无泡，8级对应裸眼可以较容易观察到的最小尺寸起泡，6级、4级、2级对应的尺寸依次增大。标准示例如下图所示，起泡尺寸等级为2级，a、b、c、d图中对应密度等级依次为很少、少量、中等、密集。起泡等级评定的结果为起泡尺寸编号和密度等级。

4.ASTM D610 生锈评级：

ASTM D610针对钢铁材料表面涂层的锈蚀程度进行评定，涂层生锈的多少是决定表层系统是否需要修补或更换的重要因素，根据生锈表面的百分比从0~10级判断生锈程度，10级表示测试样品表面有极少量的锈迹，0级表示严重生锈。

标准中对锈点(斑)的形态进行了详细的区分并给出对应的示意图，方便测试人员进行试验后评价，锈点(斑)的形态分为点状、针状，其中大小不一的锈点用一般性生锈描述。若生锈表面由多种类型锈点(斑)混合在一起时，则根据总的生锈面积判定等级9-H至1-H。

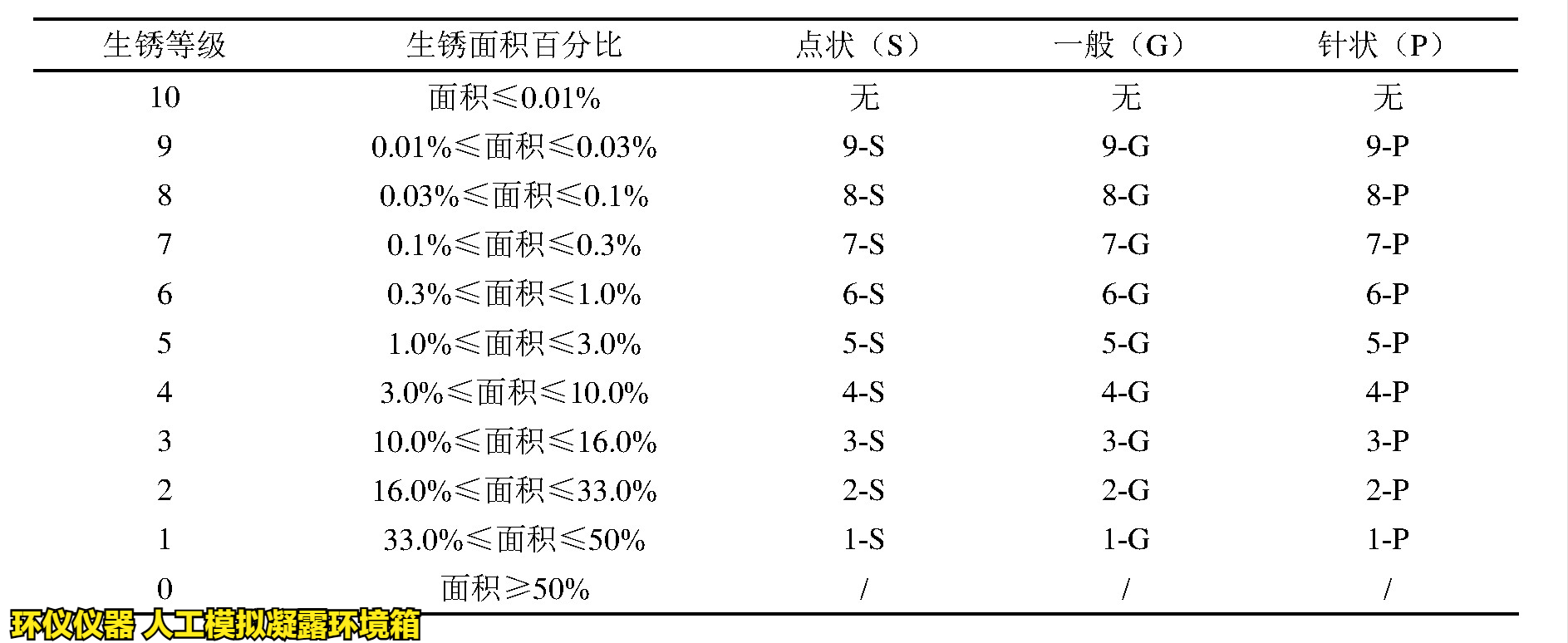

具体分级标准如下表所示。生锈等级评定需要报告生锈等级和锈迹类型。

以上就是人工模拟凝露环境箱对涂层冷凝水测试的评价讲解，如有人工模拟凝露环境箱的使用疑问，可以咨询环仪仪器相关技术人员。
