电动车控制器结露气候箱怎么做凝露试验

文章出处 : 技术知识 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2025-10-07

根据不同标准的要求,电动车控制器结露试验的方法也不尽相同。比如气候负荷标准更新为ISO16750-4:2010,相较于原标准ISO16750-4:2006,增加了凝露试验项目,VW80000:2017 K-15凝露试验等。下面,我们以VW80000为例,来看看该标准的凝露试验方法。

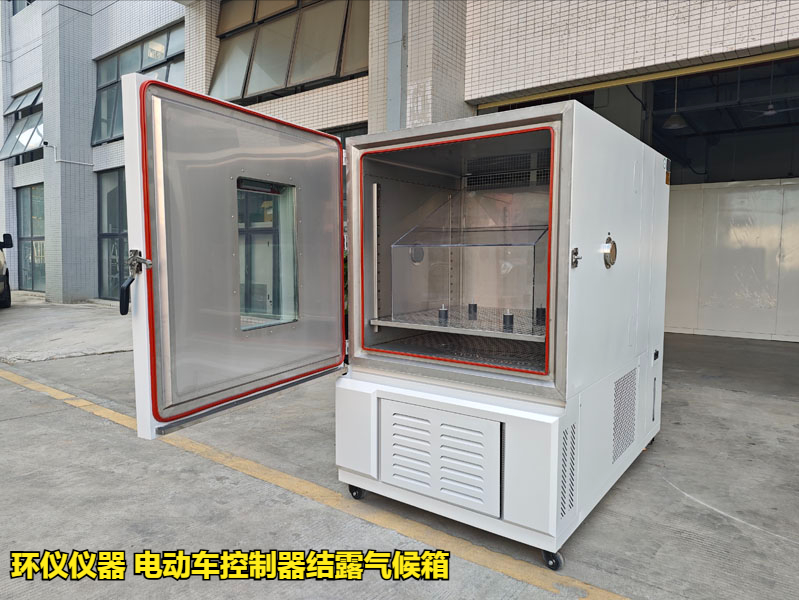

结露试验设备:环仪仪器 电动车控制器结露气候箱

电动车控制器结露气候箱怎么做凝露试验(图1)

试验标准:VW80000:2017 K-15 凝露试验

试验目的:模拟汽车部件组的凝露情况

试验实施:

1.电动车控制器在初始温度上保持60 min,保证使温度渗透试件。接着开始凝露阶段。

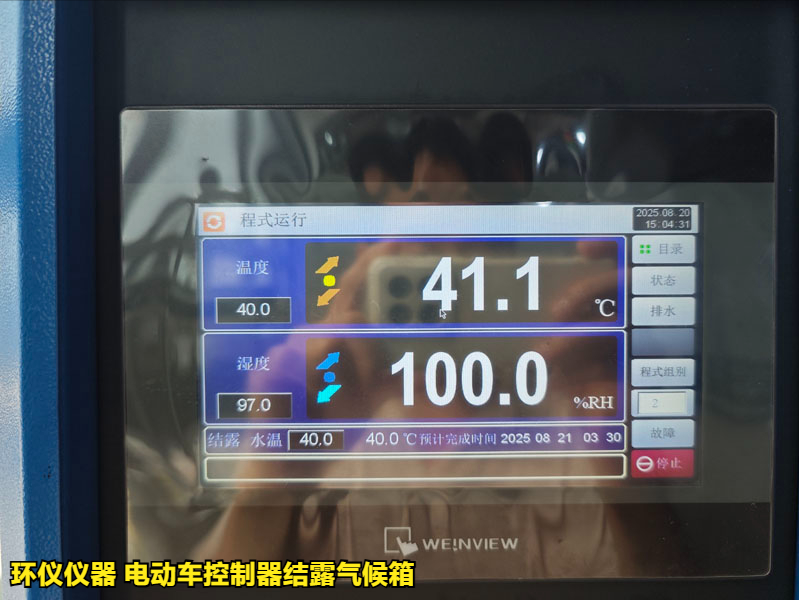

2.在凝露阶段开始之后的30 min 至凝露阶段结束之前的30 min范围内(如下图),在水槽温度每次提高 10K时进行一次参数检测(功能检测),但在有电压UB情况下。

电动车控制器结露气候箱怎么做凝露试验(图2)

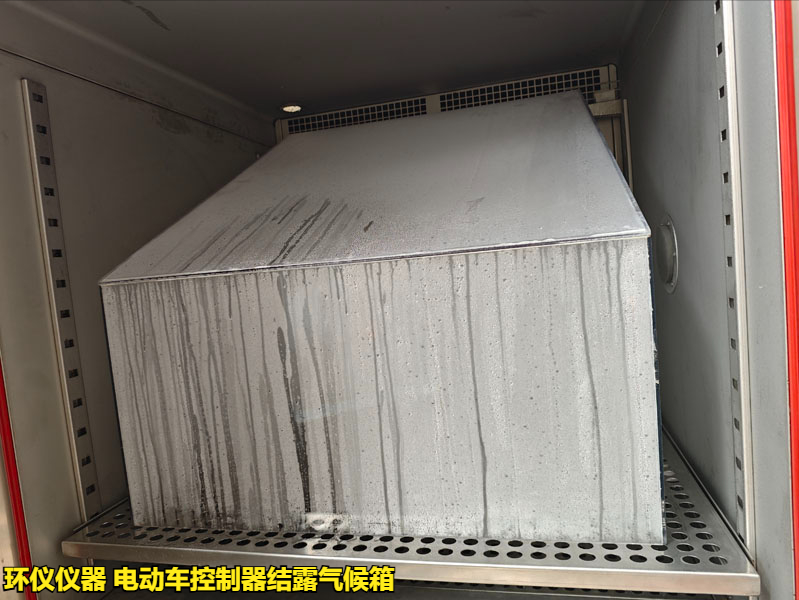

说明:必须用尽可能低的损耗功率进行参数检测最多2min,这是因为试件通常会强烈温升,不再凝露了。

电动车控制器结露气候箱怎么做凝露试验(图3)


3.试验持续时间:32.5h(5次循环各6.5h)

4.试验循环次数:5

5.试件数量:6

电动车控制器结露气候箱怎么做凝露试验(图4)


试验过程中的功能状态:

1.功能状态A

试件在加载试验参数期间和之后必须满足预先规定的所有功能。

说明:在与设计功率有偏差时(功能受到高温或者低温限制),试件亦必须达到低于抑或高于工作电压情况下的功能状态A,如果工作电压在部件设计任务书中说明是允许的话(Derating)。

2.功能状态B

试件在加载试验参数期间必须满足预先规定的所有功能,但有一项或者多项功能可以处于预先规定的允差范围外。在加载试验参数结束之后试件必须重又满足预先规定的所有功能。

3.功能状态C

试件在加载试验参数期间没有满足一项或者多项预先规定的功能,但在加载试验参数结束之后,试件必须自动满足所有预先规定的各项功能。不允许有未规定的功能。

4.功能状态D

试件在加载试验参数期间没有满足一项或者多项预先规定的功能,但在加载试验参数结束之后,试件由于一次复位或者一种简单的干涉(例如更换一只失效的熔断器)重又满足所有预先规定的各项功能。不允许有未规定的功能。

5.功能状态E

试件在加载试验参数期间没有满足一项或者多项预先规定的功能,并且在加载试验参数结束之后必须予以修理或者更换。

试件必须按照UL94-v0满足非易燃性要求。

以上就是电动车控制器结露,如有试验疑问,可以咨询环仪仪器相关技术人员。
