光伏逆变器作为光伏发电在电力系统中的重要配件，其测试环节对可靠性和安全性至关重要。光伏逆变器需要通过一系列的老化测试来验证可靠性，为此，我们提出了光伏逆变器高温试验柜的测试解决方案，以下是方案的主要内容。

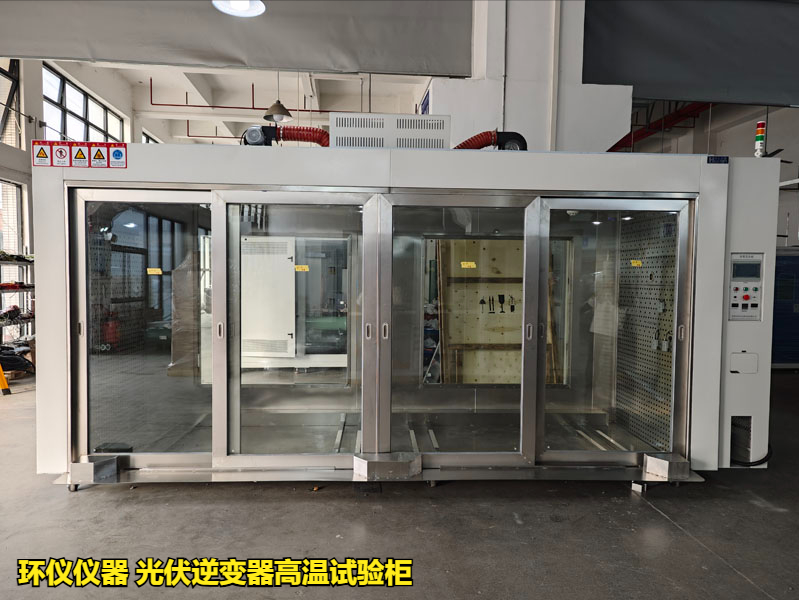

产品名称：环仪仪器 光伏逆变器高温试验柜
主要结构功能：
1.试验柜模块：用于模拟不同的工作环境，包括温度模拟单元、湿度模拟单元和故障模拟单元；
温度模拟单元用于调节环境温度；
湿度模拟单元用于调节环境湿度；
故障模拟单元用于模拟过压、欠压、过载和过流等异常工况。
2.模拟电源模块：用于模拟太阳能电池板的输出，向光伏逆变器供电；
3.电源模块：为测试系统各模块提供电能。
4.电网模拟模块：与光伏逆变器电连接，用于接收光伏逆变器输出电流进行负载工作；其包括大功率负载单元和小功率负载单元。
5.电气测试模块：用于采集电气参数，包括直流侧电气采集单元、交流侧电气采集单元和负载电气采集单元；
直流侧采集单元采集光伏逆变器输入端的电压、电流；
交流侧采集单元采集逆变输出端的电压、电流；
负载采集单元采集流经大功率和小功率负载的电压、电流。
其采集方式均通过导线与测试点连接，保证采集精度。
6.分析显示模块：与电气测试模块相连，用于分析电气数据并显示结果；包括：
a.初始化设置单元：用于设置和显示标准参数；
b.电气数据存储单元：用于存储采集到的电气数据；
c.逆变效率分析单元：用于根据电气数据计算逆变效率；
d.保护分析单元：用于在故障模拟条件下检测逆变器的过压、欠压、过载和过流保护能力；

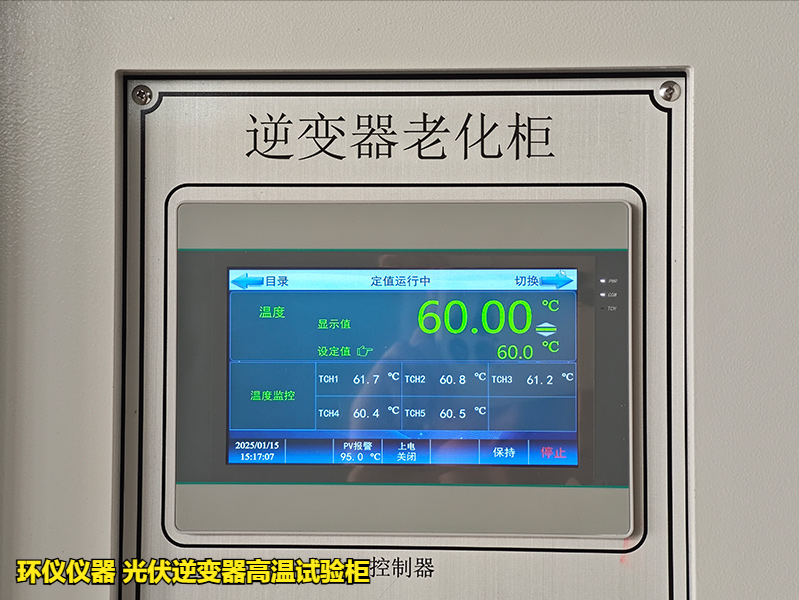

e.显示单元：用于显示电气数据、逆变效率和保护情况。

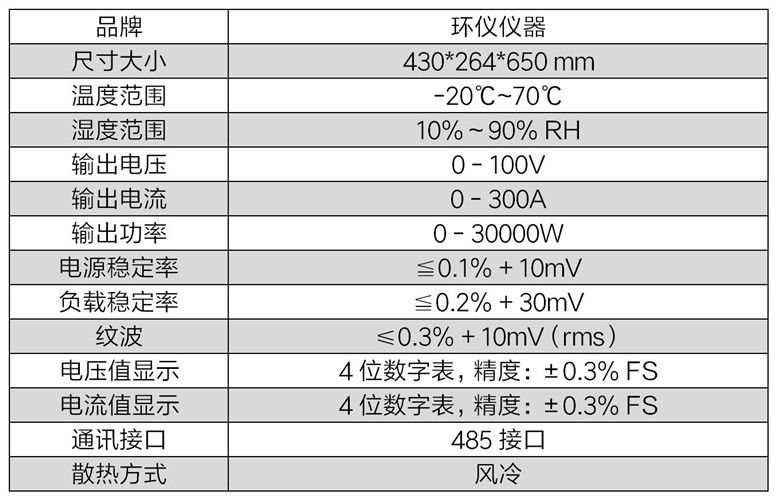

技术参数：
方案优势：
1.在不同温湿度环境下采集光伏逆变器电气参数，并与标准参数对比，提高了测试准确度；
2.通过故障模拟单元，能够测试逆变器在异常工况下的自保护性能，提升测试全面性；
3.可编程化实现逆变器测试过程，减少人工干预，实现测试自动化。
以上就是光伏逆变器高温试验柜的技术方案，如有产品选型疑问，可以咨询环仪仪器相关技术人员。
