高压人工气候室是可以对特高压输变电设备（ 1000kV 及以下交流、直流输变电设备）进行试验的专用设备，人工气候试验室由实验室罐体和保障系统及试验电源系统组成。

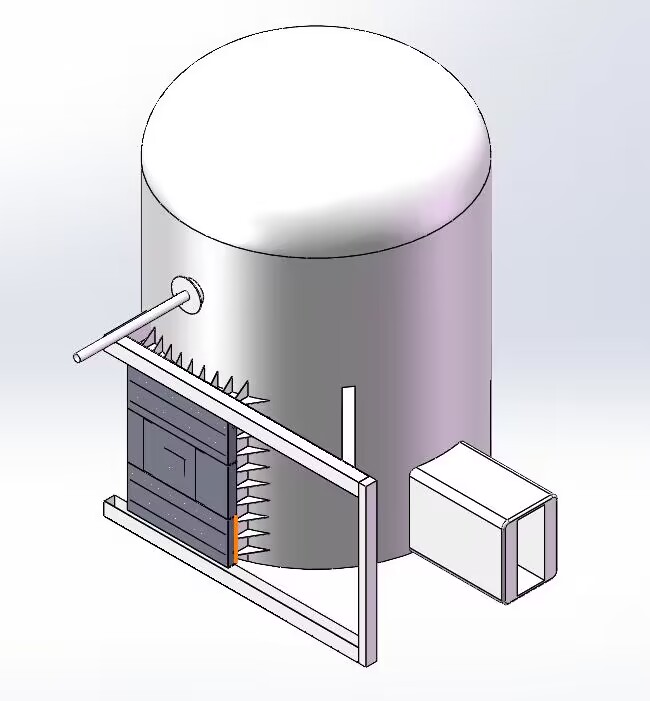

1. 实验室罐体为：拱顶平底，内衬保温层的钢筋混凝土结构。罐体上可设置 1000 千伏高压穿墙套管装置、制冷系统通风管道、真空系统抽真空和破坏真空管道、喷水覆冰系统水管、观察窗等装置。
.jpg "高压人工气候室是什么(图1)")
2. 保障系统由制冷系统、通风系统、真空系统、喷水覆冰系统、人工污秽试验系统、试验测量与自动控制系统、配电系统、电视监控系统和给排水系统组成。
3. 试验电源系统满足 GB/T 4585-2004 和 IEC60507：1991 对试验电源的要求，由交流试验电源和直流试验电源两部分组成，由特高压基地提供11kV 电源。

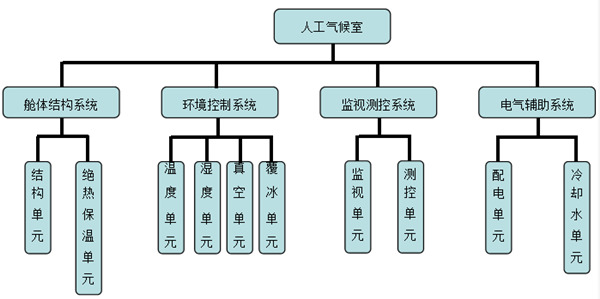

具体结构：
1. 舱体结构系统：由结构单元、绝热保温单元组成，结构单元为舱体主体承压结构，包含舱体、大门、人员通道、观察窗、传舱电气管路接口、环形吊车、地板等。绝热保温单元采用内保温，绝热材料采用聚氨酯材料，确保舱体外部不凝露，舱体材料在许可温度范围；
2. 环境控制系统：由温度单元、湿度单元、真空单元、覆冰单元组成，满足试验所需环境条件；
3. 监视测控系统：由监视单元、测控单元组成。用于视频监视舱内试验状况，精确及智能化控制配套机组工作、相关机构运动，满足试验舱各项指标的高精度控制；
4. 电气及辅助系统由配电单元、照明单元、冷却水单元组成。用于试验舱配套设备的供电、供水及试验舱照明。
