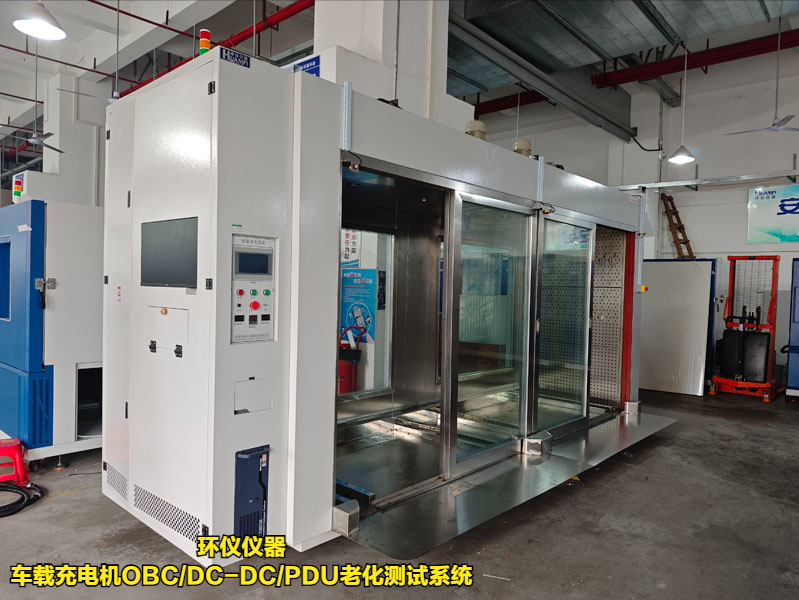

车载充电机OBC/DC-DC/PDU老化测试系统是一款适用于车载充电器 OBC+DC/DC+PDU三合一产品在高温环境下进行老化试验专用设备。测试系统可以记录测试过程中的数据，包括充电电量、温度、时间等，并进行分析，以评估电池的性能和老化程度。
满足标准：
GB/T 18487.1-2015《电动汽车传导充电系统》
QC/T 895-2011《电动汽车用传导式车载充电机》
GB/T 24347-2009《电动汽车DC/DC变换器》
QC/T 1088-2017《电动汽车用充放电式电机控制器技术条件》

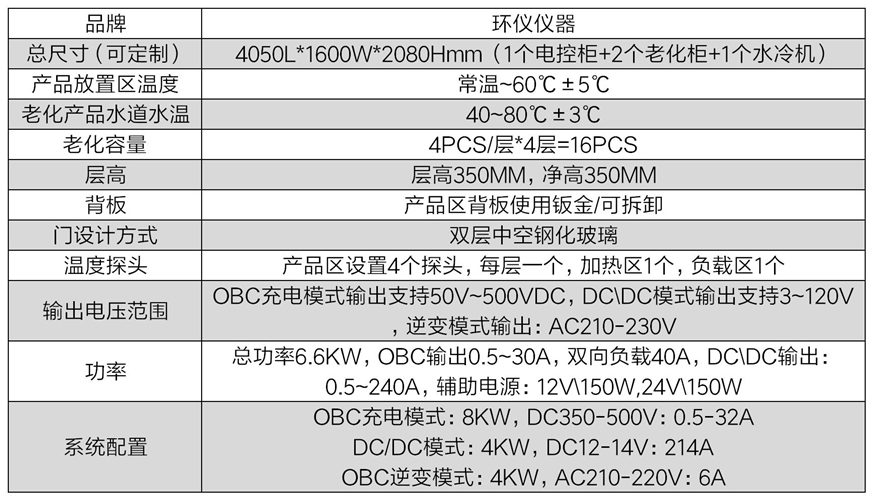

技术参数：
系统组成：
该设备主要由老化柜、加热系统、老化车、高压回馈电源，低压回馈负载，测试系统和水冷系统等部分组成，老化柜配有温度加热系统，能够精确控制测试温度，可以模拟不同的充放电环境，对被试品进行老化。
试验原理：
基于国标GB/T 40432-2021电动汽车用传导式车载充电机及GB/T 24347-2021 电动汽车DC/DC变换器的测试要求，系统内置工业控制计算机，系统检测软件，高温老化柜，实现对检测设备的控制、数据采集与分析、报表导出等功能，满足数据监控、信息化管理的需求。
老化项目：
充电模式：采用ACTODC转换路径，JN8640HD模块作为正向DC负载，通过逆变技术将能量回馈至电网实现节能循环利用。
DD模式：执行DCTODC直直变换架构，JN8640HD切换为DC电源输入端，配合JN7081M模块构成反向DC负载系统，同样采用能量回馈电网设计。
逆变模式：实施DCTOAC交直变换策略，JN8640HD承担DC源角色，联合JN7258交流负载模块完成电能转换，并将剩余能量反馈至电网。
如有车载充电机OBC/DC-DC/PDU老化测试系统的选型疑问，可以咨询环仪仪器相关技术人员。
