温度过高会大大降低车载显示屏的可靠性,缩短它的使用寿命,所以车载显示屏温度的合理控制就显得尤为重要,已成为提高显示屏可靠性的基本要求。车载显示屏受到太阳辐射的热效应,温升进一步增大,屏体的元器件、零部件和结构件可能达到很高的温度,给显示屏的长期稳定工作带来挑战。
因此,温度也一直是影响LED显示屏可靠性的主要因素。因此,车载显示屏的高温老化试验显得非常重要。
高温对车载显示屏的影响:
车载显示屏模组上元器件数量很多,尤其是LED和驱动芯片,自身发热量大,可靠性最易受温度影响。LED的寿命表现为LED光衰到一定程度的时间和LED失效时间,温度升高会加速LED光衰,且LED芯片的最大结温一般比其他半导体器件偏低,所以温度可以说是LED的致命因素。
根据元器件寿命的“十度法则”,温度每升高10℃,驱动芯片寿命会降低一半,超过最大结温驱动芯片将会失效。驱动芯片一般是多路输出,每颗芯片的失效会导致十几颗LED同时不亮,大大增加显示屏故障率。
车载显示屏高温试验设备:

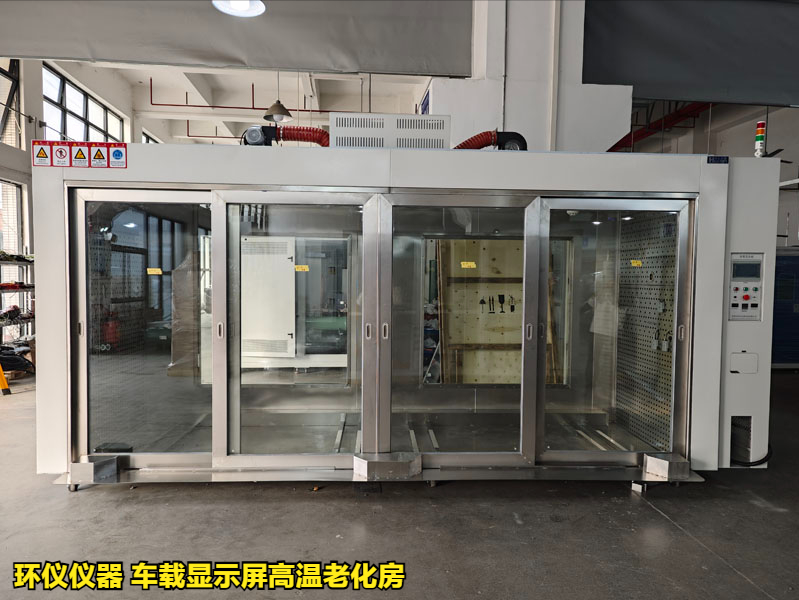

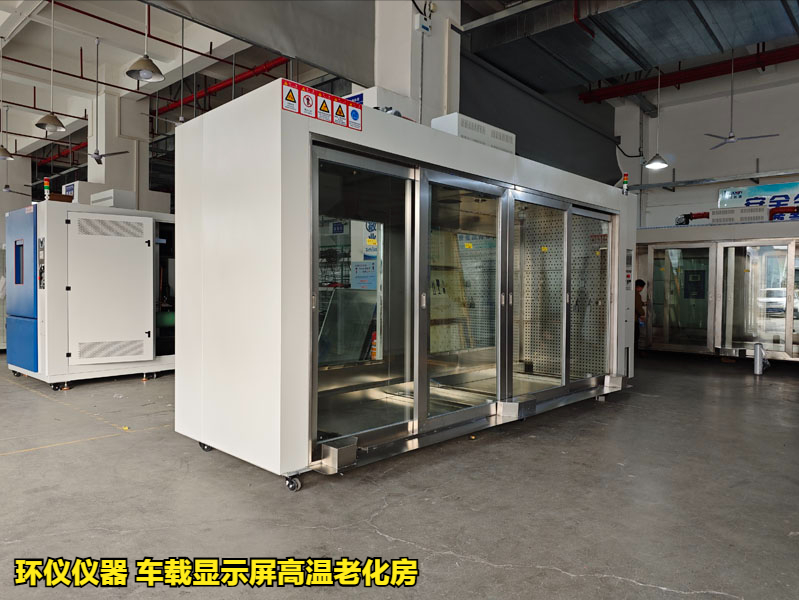

环仪仪器 车载显示屏高温老化房
提高车载显示屏耐高温的方法:
(1)降低功耗。
显示模组和开关电源是车载显示屏最主要的热源,而模组的热主要源自LED和驱动芯片。根据电光转换效率测试得到,大约10%~30%的电转换成光,绝大部分都转化成了热。开关电源存在一定的效率,交流转直流时必然有一部分要转换成热。所以,选用高效的LED和开关电源,降低显示屏功耗,减少LED、驱动芯片和电源的发热量,从源头上控制LED显示屏的温升。
(2)热设计。
对车载显示屏而言,热设计需满足两大要求:不仅需要控制温升,使箱体在标称的最高环境温度下各处温度能低于允许值;还需要控制温度的均匀性,防止显示面不同区域LED的温差过大而影响显示。这是LED显示屏的热设计与其他电子设备的不同之处。
如有车载显示屏高温试验疑问,可以咨询环仪仪器相关技术人员。
