软管高低温高压爆破试验机主要用于汽车制动硬管、液压制动软管、气压真空制动软管、动力转向高压油管、车用多层塑料燃油管、自动变速箱油管的高低温耐压爆破试验测试。试验机通过计算机进行数据采集处理及自动化控制，试验程序有恒速升压-爆破、恒速升压-保压-卸压 2 种。
试验标准：
GB 16897-2022 制动软管的结构、性能要求及试验方法
GB/T 7939.3-2023 液压传动连接 试验方法 第3部分：软管总成

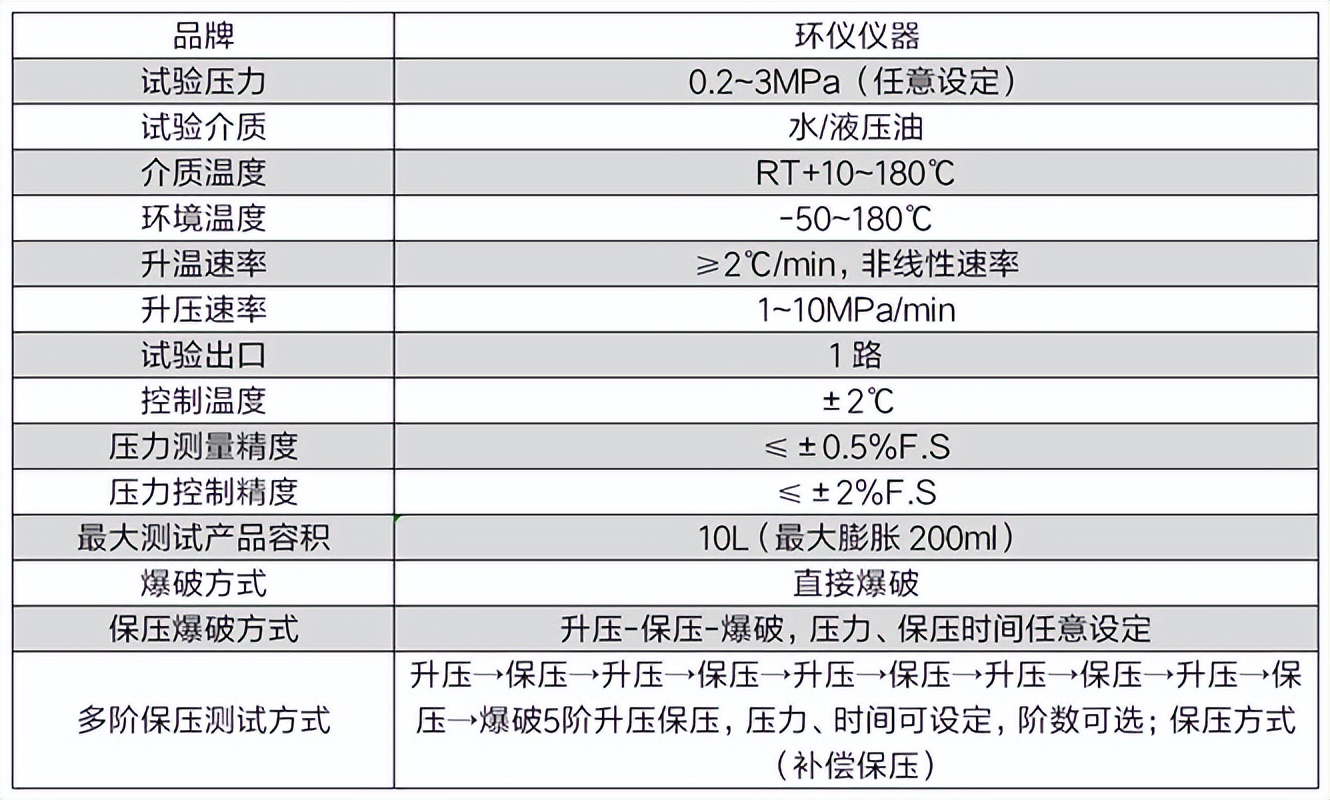

技术参数：
结构组成：

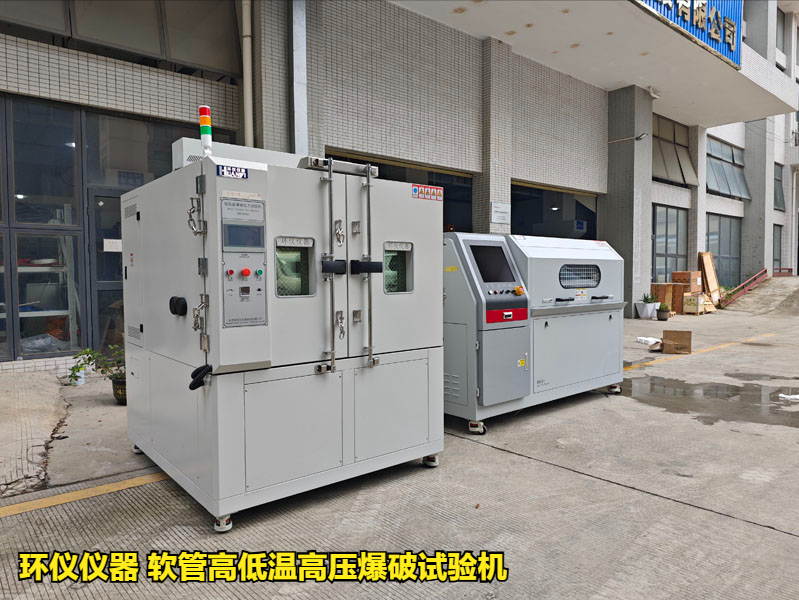

软管高低温高压爆破试验机主要由电控柜和动力试验箱两部分组成。电控柜用于放置工控机、采集卡、 PLC 等电气元件；动力试验箱上部分为试验箱，放置用于安装试验对象的试验工装，下部分为动力箱，用来安装介质箱、气液泵、管路等动力输出元件。
工作原理：
该系统主要包括气液转换系统、驱动气源压力调节系统、气控排空系统、传感测控系统。
1.气液转换系统的本质是气动液体增压泵(又称气液泵)，是以压缩空气（≤0.7MPa）作为动力源能够输出与驱动气源压力成正比的液压力的装置，比值为气液泵内部空气作用面积与液体作用面积的比值。
2.驱动气源压力调节系统主要是电气比例减压阀，用来调节气液泵的驱动气源压力，调节范围 0.2～0.9MPa，从而可以对气液泵的输出压力进行无级调节。
3.当气液泵输出压力与设定压力平衡时，气液泵自动停止动作，如果有泄露导致系统压力下降或者驱动气压增加时，气液泵自动启动工作，进行压力补偿。
如有软管高低温高压爆破试验机的选型疑问，可以咨询环仪仪器相关技术人员。
