制动软管标准GB 16897《制动软管的结构、性能要求及试验方法》是在FMVSS106的基础上修改采用而成，标准包含了制动软管高温脉冲试验项目，结合高温脉冲试验的要求，需要合适的压力脉冲试验台。下面，我们来看看压力脉冲试验台是怎么研发的。

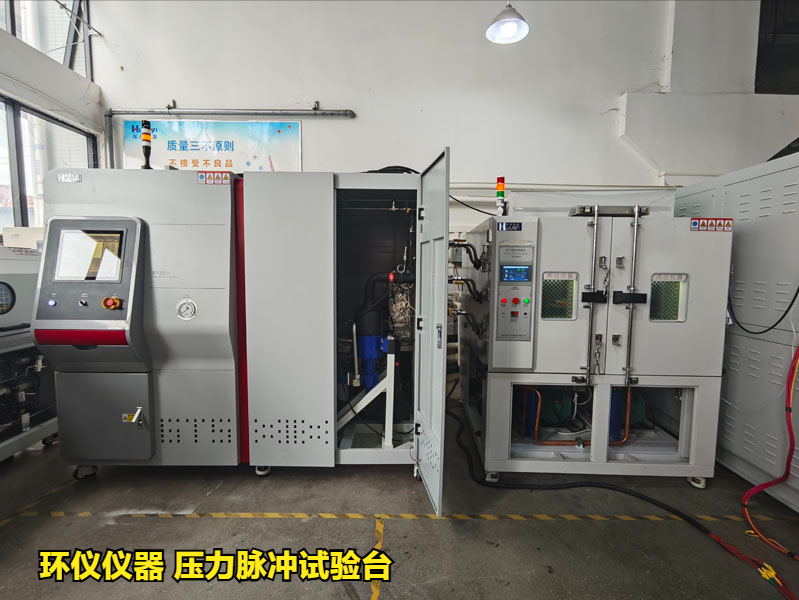

产品名称：环仪仪器 压力脉冲试验台
试验台方案设计：根据功能及技术要求对系统进行整体设计，原理图如下所示。该试验台主要由液压脉冲发生装置、高温试验箱及试件安装装置、数据采集与控制系统等部分组成。
1.液压脉冲发生装置：液压脉冲发生装置用于发出高压脉冲, 对试件循环加压，主要由油箱、增压器、电控开关阀、比例调压阀、二位五通阀等几大部分组成。
2.高温试验箱及试件安装装置：用于安装被试工件, 并为试验提供所需的环境温度。该装置主要由高温试验箱、试件安装装置、油槽等部分组成。
产品性能：

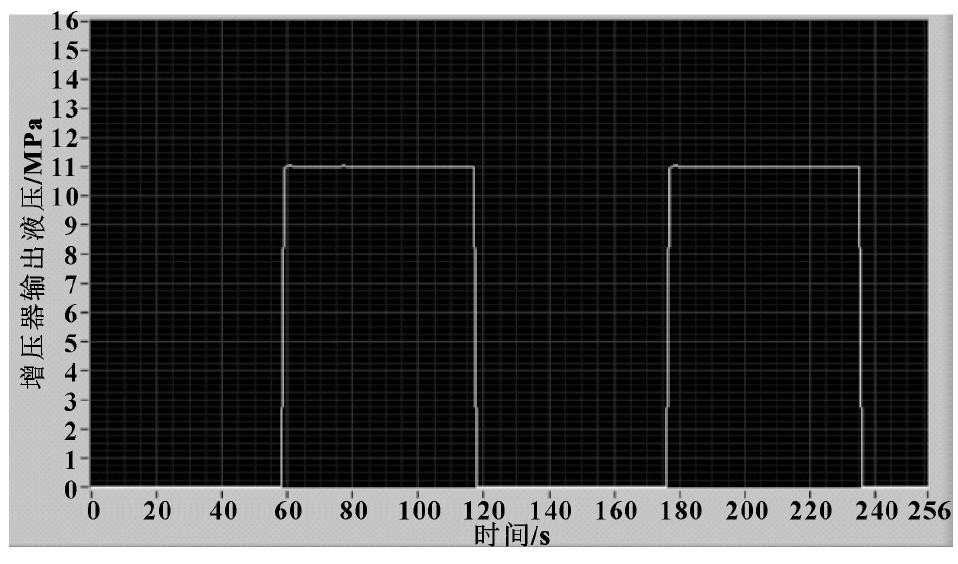

根据标准要求, 高温试验箱提供在30 min内使温度达到 (143±3) ℃的试验要求, 液压脉冲发生装置能在2 s内施加0~11 MPa或者11~0 MPa压力并控制加压和泄压周期, 按照试验设定的参数完成标准中规定的循环次数。试验中获取的压力脉冲曲线如下图所示。

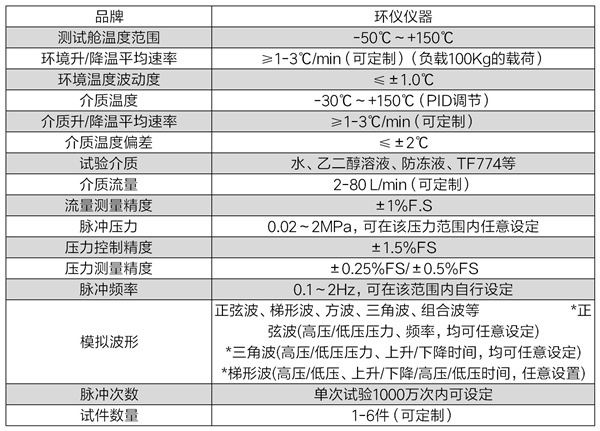

技术参数：
产品特点：
试验台采用一键式启动模式， 在可视化的操作界面设定好相关参数后， 便能自动完成试验，降低了系统的复杂性，提升了操作的便利性，避免了人工提取数据造成较大误差这一现象，提高了试验的精准度。
如有压力脉冲试验台的选型疑问，可以咨询环仪仪器相关技术人员。
