低空载人飞行器工作在潮湿和湿热环境中，有适宜霉菌生长的温度和湿度（一般温度24~31℃,湿度达到70%)，霉菌的孢子就会在机体表面萌芽和生长，造成机体金属表面的霉菌腐蚀，从而对机体结构的力学性能造成一定程度的影响。在低空载人飞行器的研发过程中，为了探究其抗霉菌的性能，需要进行霉菌试验，下面是相关试验研究。
试验设备：环仪仪器 低空载人飞行器霉菌实验箱
试验样品：选取低空载人飞行器常用的金属材料2A12作为研究对象，2A12铝合金具有良好的塑性成形能力和机械加工性能，是航空工业中使用最广泛的铝合金之一
判读标准：
检查对照样件及进行孢子活力检查的各单一孢子在培养基表面长霉面积均已达90%以上，符合标准规定的长霉面积大于90%的要求时，表明本次试验有效。
试验过程：

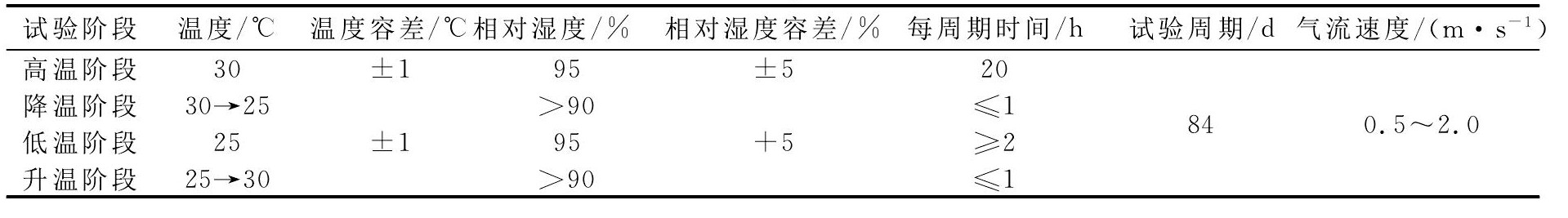

霉菌试验过程严格按照标准要求进行，试验中所用的菌种有黑曲霉、黄曲霉、杂色曲霉、绳状青霉和球毛壳霉共5种，霉菌腐蚀后试验件的判定等级共5级，试验从接种之日起计算试验时间，霉菌试验箱每7天换气一次，换气时间为30min，换气期间，箱内指示点温度为26℃、相对湿度大于90%，试验运行了84d，详细参数见下表。
试验结果：

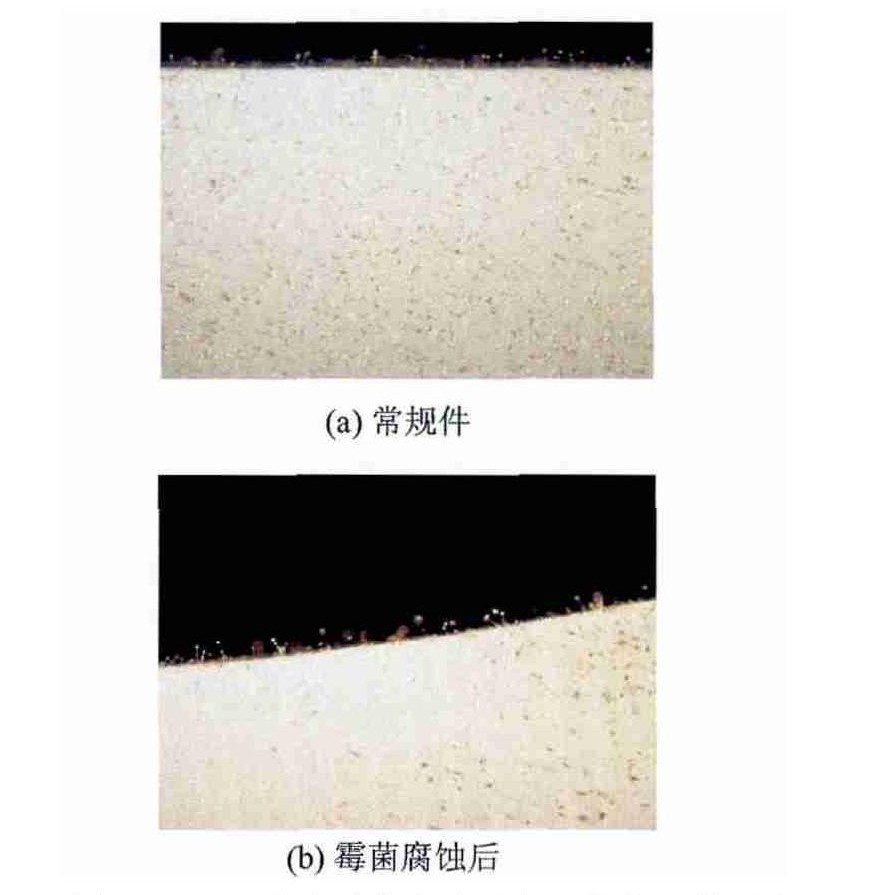

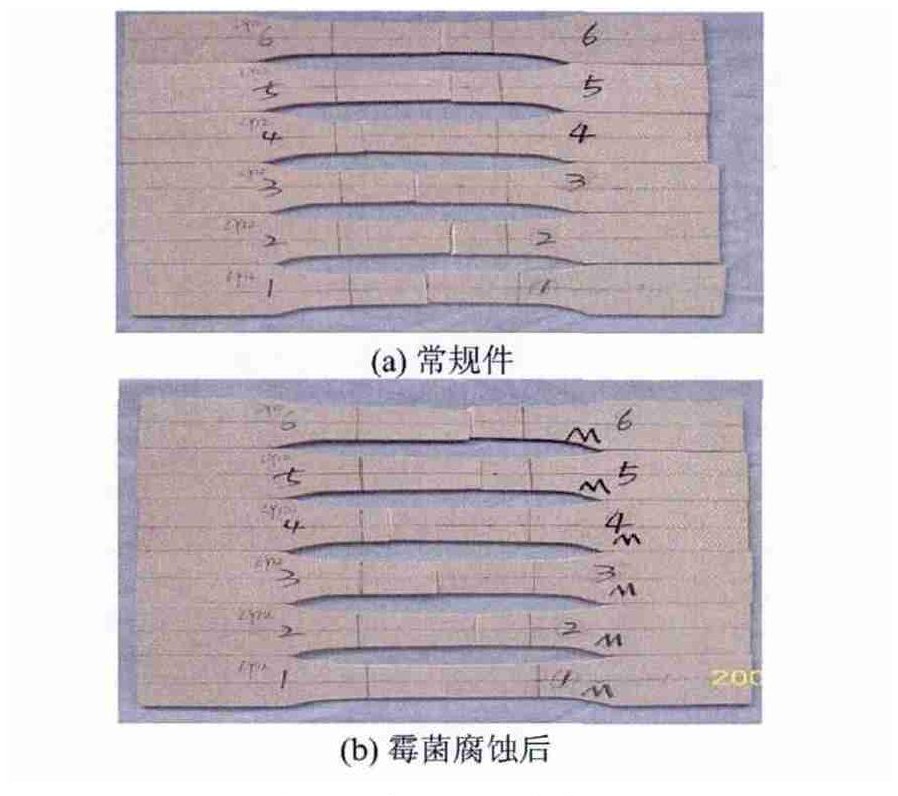

经历霉菌腐蚀后，宏观上发现2A12试件涂层表面菌丝体生长旺盛，均匀分布约80%以上，对霉菌腐蚀后的试验件在显微镜下进行观察，其照片见下图，达到4级腐蚀要求，长霉程度达到严重生长级别，试片试验件的霉菌腐蚀达到预期的效果。
以上就是飞行汽车的霉菌试验研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
扫码添加微信
