根据热带海洋气候环境特征及效应特点，提出了使用海洋气候光照加速老化箱，同时施加和综合强化氯离子沉降、光照、湿度、温度和风速等 5 种主要因素，更加真实模拟海洋气候环境的方案。为了验证海洋气候光照加速老化箱的性能，我们做了以下效果验证方法。
试验设备：环仪仪器 海洋气候光照加速老化箱
验证方法：采用本试验箱和试验谱对 ISO 9223 规定的标准金属样品、塑料样品、涂料样品进行相关性和加速性试验验证。性能变化参数与万宁试验站户外暴露试验数据进行对比分析。
验证结果：

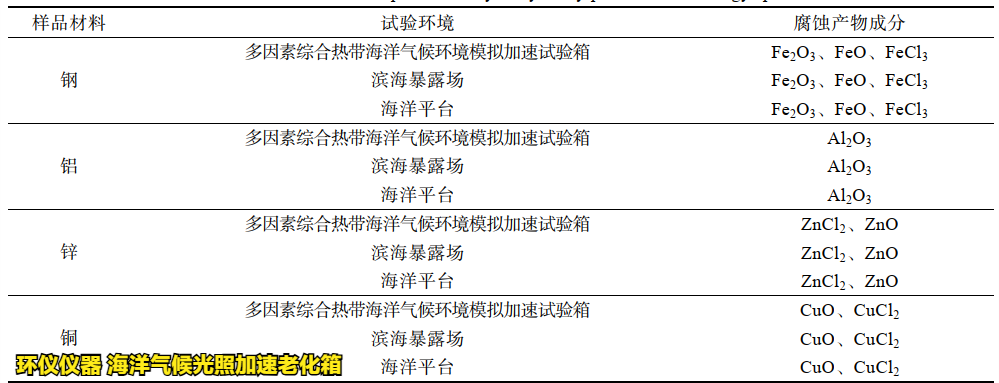

表1.X 射线光电子能谱腐蚀产物分析结果

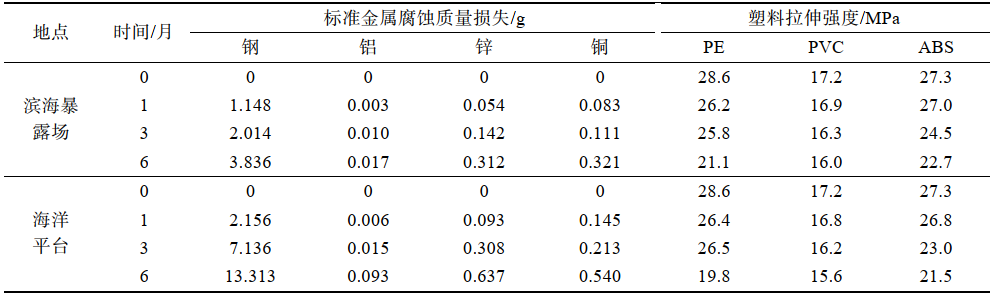

表2.金属和塑料户外暴露试验结果

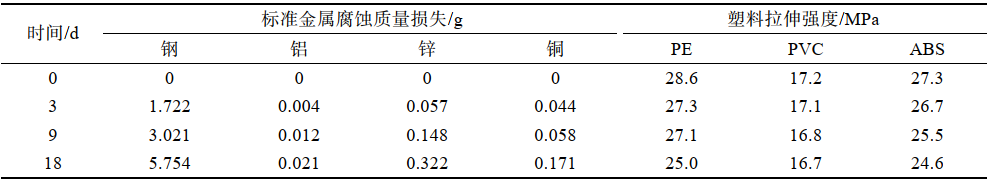

表3.金属和塑料多因素综合热带海洋气候环境模拟加速试验结果
根据表2和表3数据，采用 Spearman 秩相关系数（Rrhos）法，计算秩差和相关系数。计算公式为

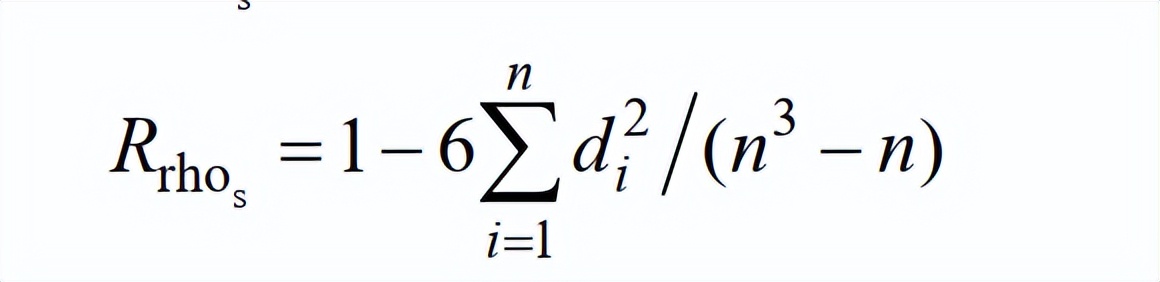

式中： di 为秩差； n 为参比试样组数
根据表2和表3数据，可以算出标准金属腐蚀质量损失多因素综合热带海洋气候环境模拟加速试验相对滨海暴露场户外暴露试验的秩相关系数为0.8，与海洋平台暴露试验的相关系数为 1。塑料拉伸强度下降率相对滨海暴露场和海洋平台户外暴露试验的秩相关系数均为 1.
根据表 9 和表 10 数据，采用 AF 法算出该多因素综合热带海洋气候环境模拟加速试验相对滨海暴露场户外暴露试验，钢、铝、铜、和锌的加速比分别为 15.0、 12.3、 10.0 和 5.3 倍。PE、PVC 和 ABS 等 3种塑料拉伸强度下降率的加速比分别为 4.3、 4.1 和4.6 倍。
采用 ASF，得出标准金属腐蚀质量损失和塑料拉伸强度下降率相对滨海暴露场户外暴露试验的加速比变化曲线如下图所示。

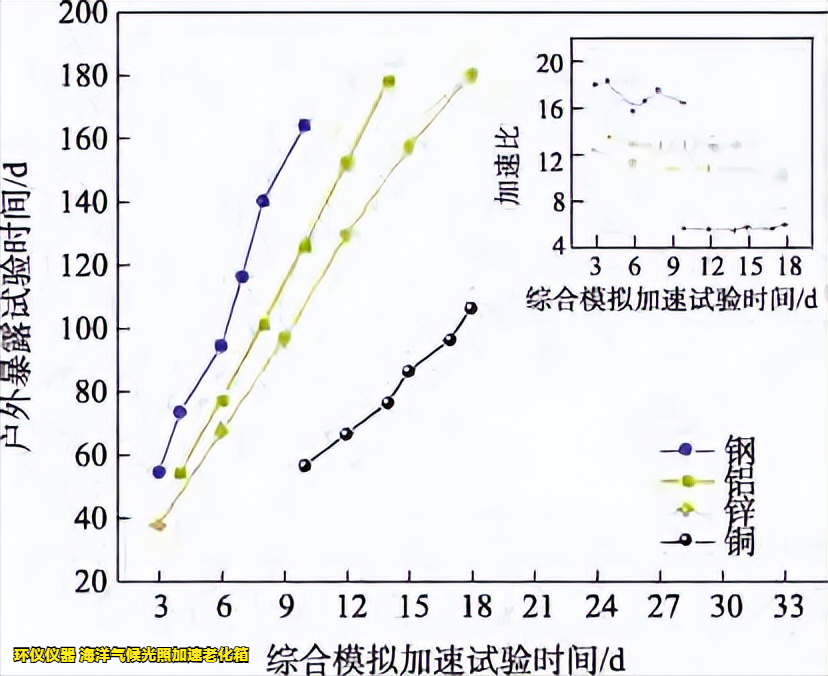

标准金属腐蚀质量损失的加速比：

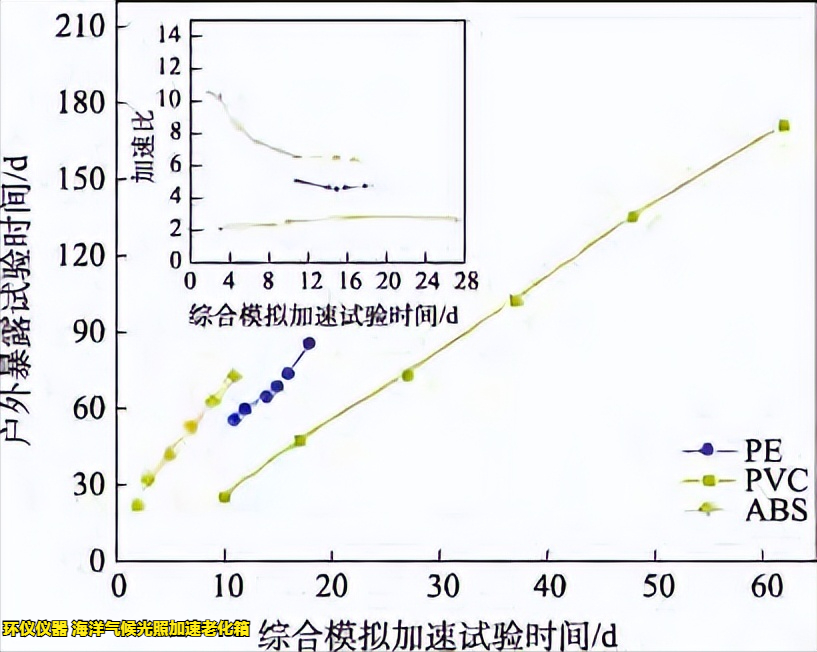

标准金属腐蚀质量损失的加速比：
总结：
多因素综合海洋气候环境模拟加速试验技术评价金属腐蚀质量损失、工程塑料拉伸强度、有机涂层光泽色差等关键性能指标变化具有良好的相关性和高的加速性。
如有海洋气候光照加速老化箱的试验疑问，可以咨询环仪仪器相关技术人员。
扫码添加微信
