高温对 LED 灯具的使用寿命和可靠性影响很大，热量的集聚会导致LED 芯片温度过高，损伤 pn 结，荧光粉也会加速老化，使灯具的整体寿命降低、光效下降。下面，对 LED 球泡灯进行了温度老化试验，对 LED 在高温下加速寿命试验的数据进行整理。
led的球灯泡的高温老化试验：
试验设备：环仪仪器 led纯高温老化箱
试验样品：某型号 LED 球泡灯（日光色，3W，5700k）
失效判据为：光通量衰减至初值的 90% 作为伪失效标准。
试验过程：首先测试球泡灯的初始光电参数，然后将样品以通电的工作状态置于 85℃的温度加速应力下老化，加速老化总时间约为1250h，期间每隔一定时间测试样品的光电参数。
试验结果分析：

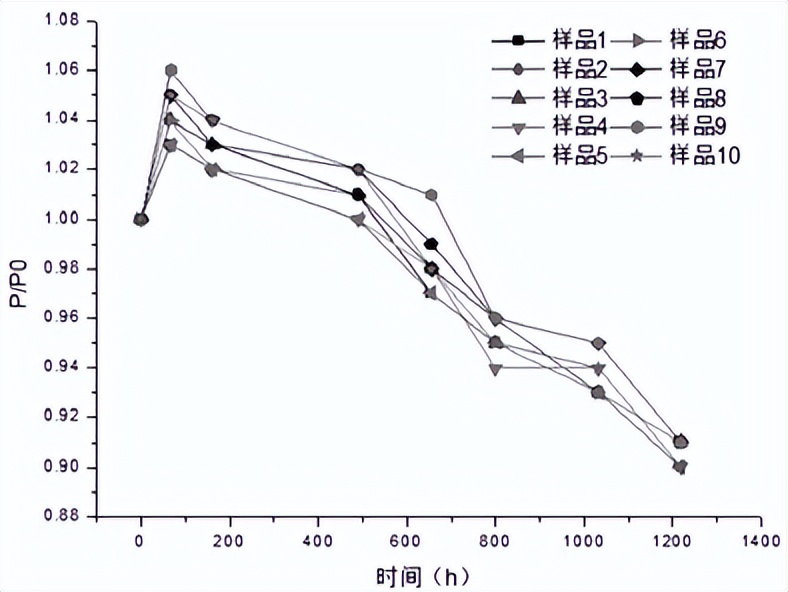

将高温应力加速下的灯具样品光通量进行归一化处理，其随时间的变化曲线如下图所示。
1.经过了高温加速寿命试验，光通量有了明显的下降。
2.在试验刚开始阶段，每个灯的光通量都有一定的上升，最高的达到了初始值的 1.06%。这是因为在试验刚开始的阶段，高温退火，p 型受体被进一步激活，空穴浓度上升，载流子复合概率加大，光输出增加。
3.试验中后期，晶格失配位错，缺陷更大，非辐射复合中心和电子空穴量子隧穿，最终导致光衰减。
4.在试验结束的时间，光通量终值比起初值都下降了 20~30lm。
试验结论：
利用光功率衰减模型对测试数据进行处理，用威布尔分布模型对LED 进行寿命分析，用 MATLAB 进行数据拟合可得出 LED 在 85℃应力条件下进行的加速试验是符合威布尔寿命分布模型。从而可以估算出在温度为 85℃的应力下，LED 产品的寿命大约为 4546 个小时。
如有LED灯泡的高温加速寿命试验研究，可以咨询环仪仪器相关技术人员。
扫码添加微信
