由于 LED 技术的飞速发展，新结构、新工艺层出不穷，LED 的可靠性问题仍然十分突出。LED 的寿命与器件工艺和工作条件有着密切的关系 ，针对 LED 在大电流 、湿度应力和温度应力条件下的老化研究是非常必要的。下面，我们对LED的湿热应力进行失效分析，下面为研究结果。
LED湿热应力分析研究：
试验设备：环仪仪器 led灯具湿热应力试验箱
试验样品：5只白光LED，样品编号为 B1~B5
试验过程：
实验采用led灯具湿热应力试验箱对样品进行高温高湿老化，实验温度为 85 ℃，相对湿度为 85%。施加 180 mA 老化电流进行加速老化，并且给样品配以特制散热板使其能够有效散热。根据老化时间设定测量周期，并使用专用的测试系统来测量参数，测试电流为 150 mA。测量参数有光通量、光效值和正向电压等。
试验结果：

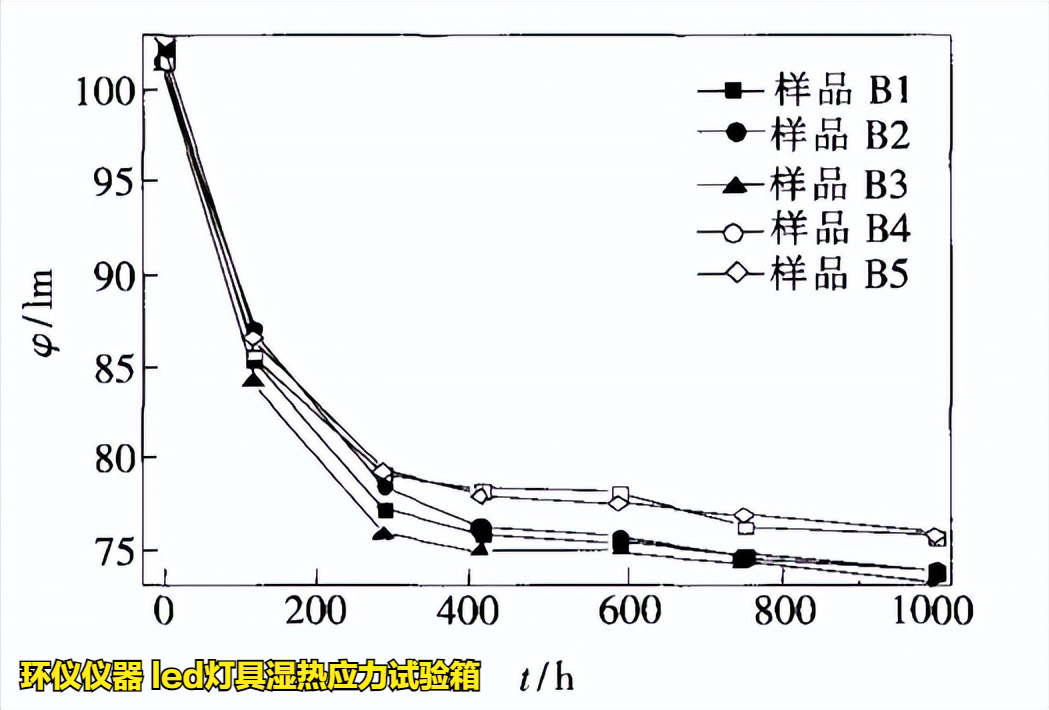

1.下图为样品的光通量(φ)随老化时间的变化曲线。
可以看出，样品的光通量值和光效值在施加高温、高湿和应力电流加速老化后都有所下降。在 0~300 h 期间，其光通量值就随老化时问迅速下降；在300~1 000 h 期间，光通量值趋于平稳但总体趋势依然是下降。

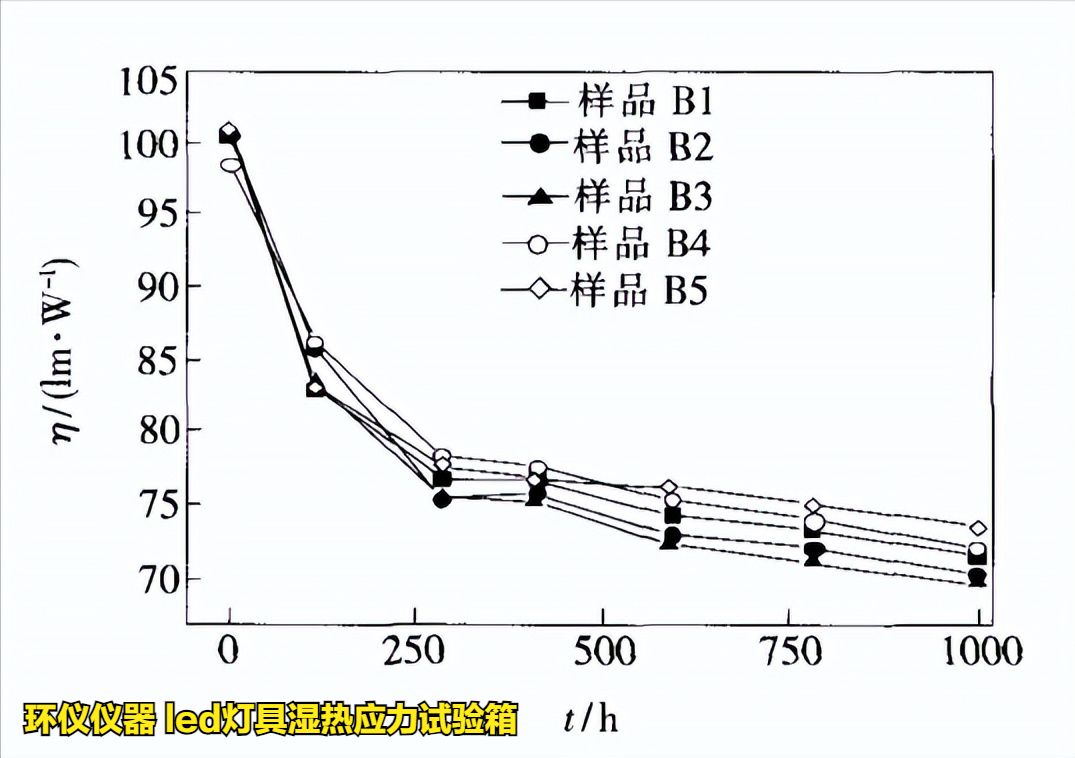

2.下图为样品的光效值(η)随老化时间的变化曲线。
可以看出，样品的光效值在 0~1 000 h 期间一直处于下降的趋势，前期急速，后期平缓。
试验结论：
高温老化下的样品光退化幅度为0.9%~3.4%，高温高湿老化下的样品光退化幅度为25.4%~27.8%。在加速老化过程中，由于应力对荧光粉的影响，使得黄光转换率降低，颜色也随之受到影响，这是色温上升的主要原因。
以上就是led的高温高湿应力分析研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
扫码添加微信
