热真空试验箱主要用于营造一个高真空及热沉温度交变的环境，用于测量电子设备在这些环境下的性能。热真空试验舱主要由3个部分组成，分别为：控制系统、温度系统、真空系统。下面我们来了解一下不同系统的特点。
1.控制器硬件采用原装进口逻辑控制器，10”彩色液晶触揽屏，环仪仪器二次研发控制软件。
2.测量控制系统主要由温度传感器、复合真空计、信号采集模块、温度控制仪( PID )控制、现场可视化人机界面(触摸屏)及外设等组成。
1.制冷方式:复叠机械制冷，采用环保工艺;水冷式冷却。
2.制冷工艺:制冷系统管道采用优质无氧铜管，充氮保护焊接;压缩机底部安装减振弹簧和胶垫，减少压缩机振动通过底座向机组架传递;压缩机吸排
3.气管道使用金属避震软管，减小振动通过管道传递。
4.加热:采用不锈钢铠装加热管实现对导热油的加热。
5.油循环:采用宽温场的导热油作为介质，通过高低温磁力泵将油在密闭的系统内进行循环，更加安全、可靠、环保。
6.降噪:机组内侧贴吸音材料。
7.节能:制冷系统采用的制冷量调节、气液旁路调节等技术，试验箱在任何低温温度点恒温时，无需加热平衡，运行功率大幅降低。

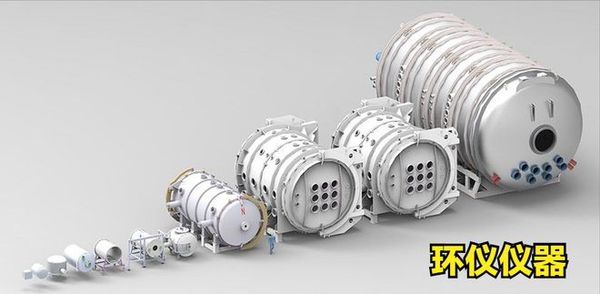

.jpg "热真空试验舱的3大系统(图1)")
1.采用国际知名品牌的低温泵、旋片泵和罗茨泵，真空系统更加可靠，性能更加优越。
2.为真空系统配置独立的冷水机组，实现冷却水源的洁净。
3.可选配分子泵为辅泵实现试件放气量大时的抽气工作，以降低低温泵的再生次数，节省试验时间，实现工作连贯性。
4.可选配分子泵+旋片泵+罗茨泵系统，当选用该系统时极限真空度为5*10^-4Pa。
5.可选配低温泵+干泵+罗茨泵系统，实现真空无油真空系统，满足洁净真空室要求。
