冷热冲击气流测试仪测试DC-DC转换器

文章出处 : 技术知识 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2025-04-01

混合集成电路DC-DC转换器,是电子设备的核心部分。按照筛选要求,需要进行高低温测试。即在指定的工作温度下,测试DC-DC转换器电性能特性。下面,我们应用冷热冲击气流测试仪测试DC-DC转换器,通过监控热流温度和器件表面温度结果,提出温度监控设置方案。

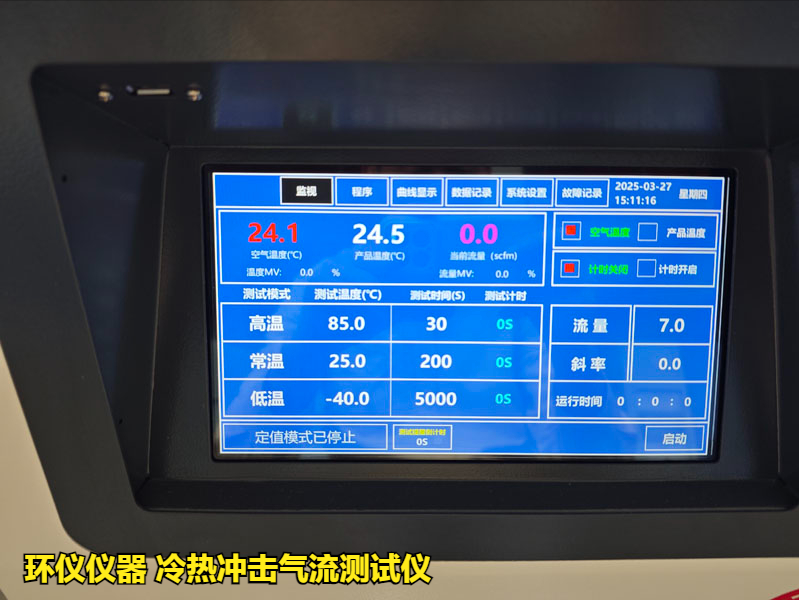

试验设备:环仪仪器 冷热冲击气流测试仪

试验样品:DC-DC转换器

冷热冲击气流测试仪测试DC-DC转换器(图1)

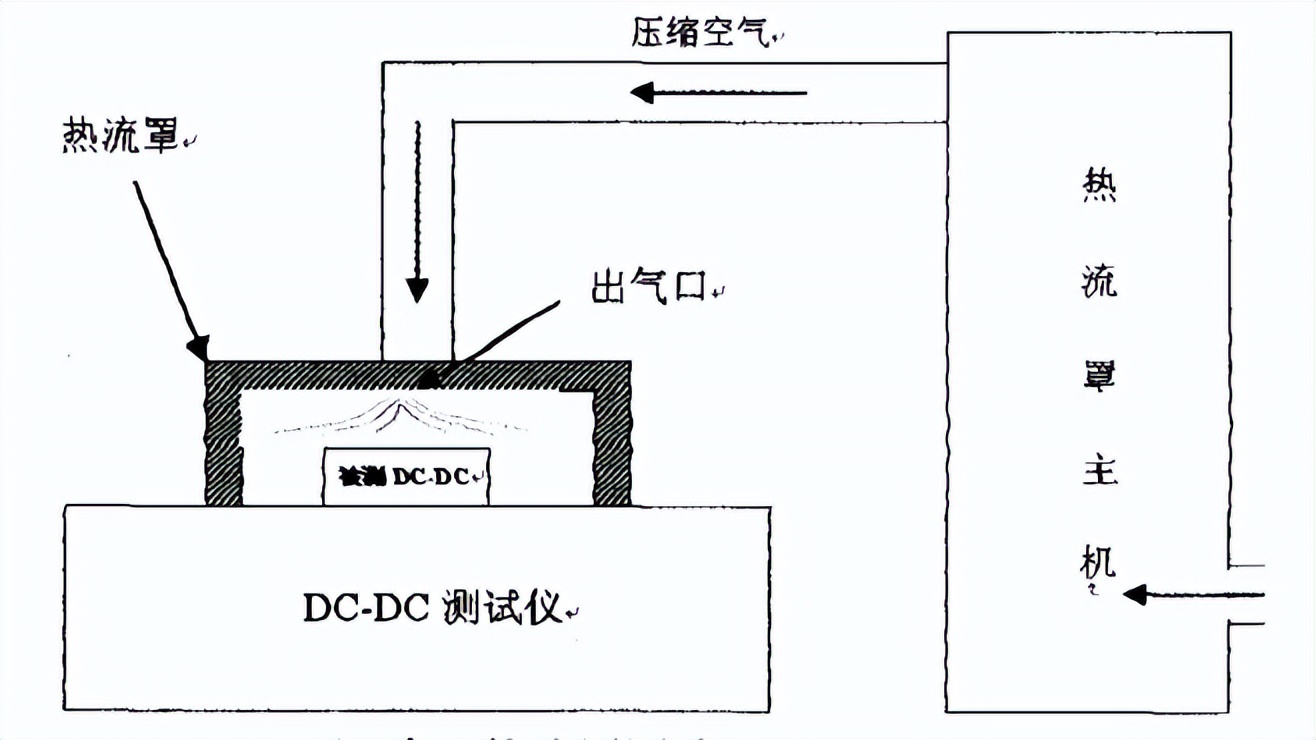

试验示意图:

冷热冲击气流测试仪测试DC-DC转换器(图2)


试验过程:

调试冷热冲击气流测试仪系统高温测试+125℃时,实验过程设置温度为+125℃,冷热冲击气流测试仪系统显示腔体温度从+25℃逐渐上升,同时显示压缩热空气温度为+165℃,超过DC-DC储存温度范围+135℃。

当大量热量来不及散发到周围介质中,可以认为全部热量被导体吸收,用来使导体的温度升高。很大的热量可能使器件因温度过高造成绝缘损坏,触点熔焊,导体变形,最终导致产品失效。

冷热冲击气流测试仪测试DC-DC转换器(图3)

试验分析:

经过分析排查发现,冷热冲击气流测试仪会在允许的范围内喷射最高温度的热空气,从而快速达到设定温度。通过设置最高温度为+135℃,重新试验,热流罩系统显示腔体温度从+25℃逐渐上升,同时显示压缩热空气温度为+135℃,符合DC-DC储存温度范围+135℃。高速空气循环同时解决被测器件散热问题,从而有效保护被测件,避免了因为环境问题造成被测件损坏。

测试注意事项:

(1)设置冷热冲击气流测试仪温度除准确温度外,应设置空气最高温度和最低温度不超过被测件储存温度范围-65℃到+135℃,以防冷热冲击气流测试仪高温或低温气体环境超过被测器件承受范围,造成损伤。

(2)冷热冲击气流测试仪探头使用DUT温控探头。

(3)DUT温控探头需紧贴被测转换器底座中央,保证测试壳温为准确的温度。


如需了解更多冷热冲击气流测试仪的试验应用,可以咨询环仪仪器相关技术人员。
