高低温气流循环冲击机

文章出处 : 技术知识 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2025-04-01

高低温气流循环冲击机能提供-80℃~+225℃的温度冲击范围,以及高达18 SCFM的气流速度。设备可提供手动操作与程序操作两种操作模式,可用于从传统半导体测试、失效分析和器件特性分析,到PCB和电子组件测试。


主要系统组成:

高低温气流循环冲击机主要包括机体和连接臂,连接臂自由端连接有加热头,机体中设有电源、冷却系统、干燥系统、除霜装置、气路装置、控制系统等,加热头中设有加热系统,连接臂或加热头中连接升降系统,升降系统可以是机械臂或者直线模组等,控制系统通过升降系统控制加热系统升降。

高低温气流循环冲击机(图1)

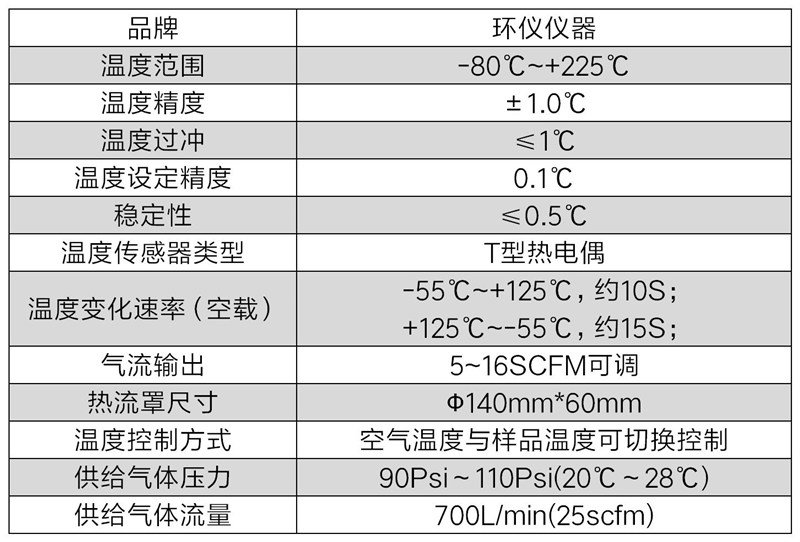

技术参数:

高低温气流循环冲击机(图2)

工作原理:

高低温气流循环冲击机输出汽流罩将被测试品罩住,形成一个较密闭空间的测试腔,试验机输出的高温或低温气流,使被测试品表面温度发生剧烈变化,从而完成相应的高低温冲击试验。

测试温度控制原理:

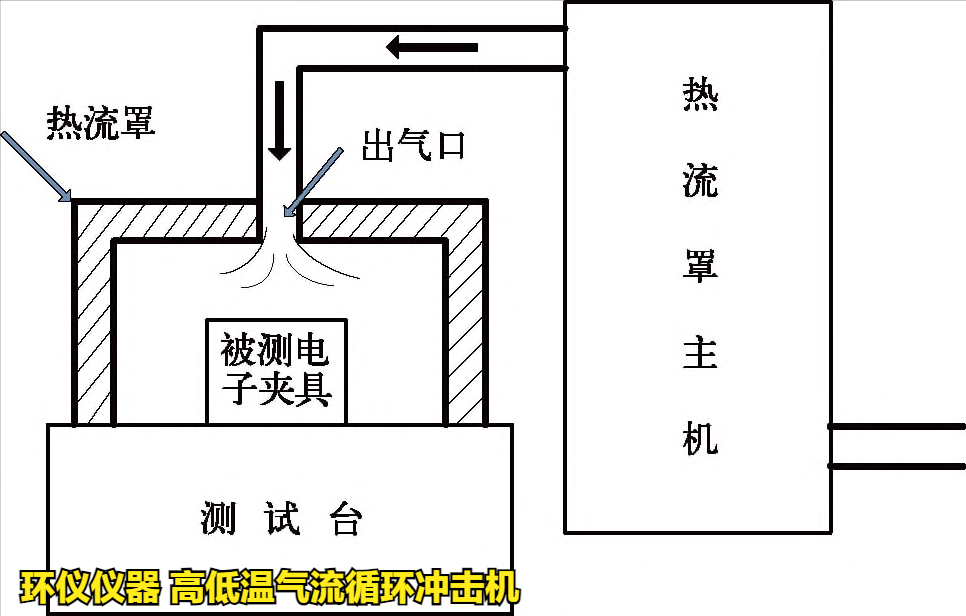

热流罩温度控制系统原理下图所示,被测器件置于测试设备上,热流罩调整至合适的角度,完全罩住被测器件。

高低温气流循环冲击机(图3)


热流罩系统开始工作,热流罩系统加热或降温至合适的温度,高至热流罩腔体内进行热交换,同时温控探头进行温度监控。一定时间后腔体内温度到达设定温度,达到热平。通过对温度的精确监控并保持器件的设定壳温,提供了所温度,通过测试被测器件夹具,通电测试器件应高、低温的性能。


如有高低温气流循环冲击机选型疑问,可以咨询环仪仪器相关技术人员。

文章标签 : 热流仪
