罩式腔室高低温气流测试机的制冷系统设计

文章出处 : 技术知识 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2025-03-31

编辑 | 环仪仪器

罩式腔室高低温气流测试机主要用于检测机械和电子产品及其关键元器件在耐寒、温度快速变化或渐变条件下的适应性、耐久性或其结构上的缺陷。根据检测要求可进行不同等级的高低温冲击实验,制冷系统是罩式腔室高低温气流测试机的关键技术之一,对装置工作的稳定性、可靠性和经济性有重要影响。下面,我们来认识一下怎么设计该制冷系统。

产品名称:环仪仪器 罩式腔室高低温气流测试机

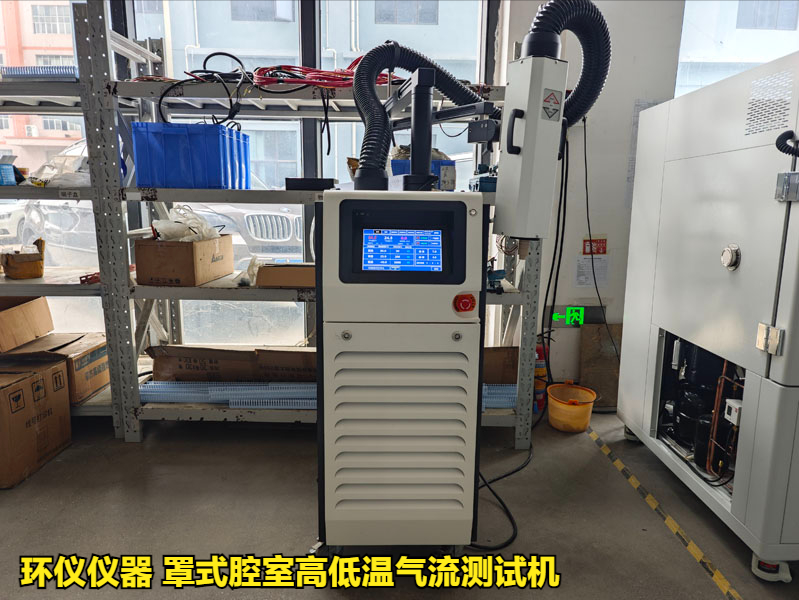

罩式腔室高低温气流测试机的制冷系统设计(图1)

制冷循环系统构成:

自动复叠 (Auto-cascade) 制冷循环利用了多级复叠的制冷原理,在冷量需求不大的场合,不仅使制冷系统结构得到简化,而且使设备运行控制的复杂程度大为降低,可提高设备的能源效率和工作稳定性。

制冷系统设计工作主要包括:

二元非共沸混合 工质选择与匹配、制冷循环热力计算、制冷压缩机的选择、各换热设备设计与选择、精馏装置设计、节流降压机构的选择设计等。

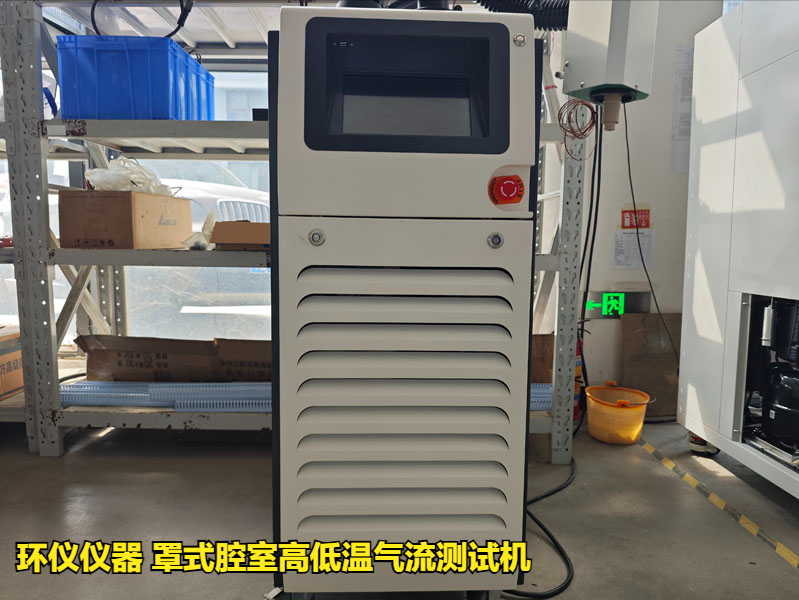

罩式腔室高低温气流测试机的制冷系统设计(图2)

1) 二元非共沸混合工质选择

选用R22和R23作为自动复叠制冷循环的混合工质。R 22和R 23具有良好的理化性质、相互兼容性和合适的沸点温差。

2)制冷循环热力分析

制冷循环热力参数初步设计:R22制冷剂,Tk1=42℃、T01=-27℃~-25℃,对应压力分别为Pk1=1.610MPa、P01=0.185~0.200MPa;R23制冷剂,Tk2:=-17.7℃、T02=-72℃,对应压力分别为Pk1=1.50MPa、P01=0.175MPa。

罩式腔室高低温气流测试机的制冷系统设计(图3)

3)主要设备设计

选择根据高低温实验装置的负荷要求和参考上述分析数据,进行了主要设备的设计与选择和自动复叠制冷系统设计。

4)精馏装置设计

经典的自动复叠制冷循环通常采用一级或级分凝来分离非共沸混合工质的高低沸点组份。

5)过程热力参数调节机构

系统中分别设置了J1、J2、J3和J4四个节流装置对工作过程热力参数进行调节。J1、J3、J4为热力膨胀阀,分别调节精馏操作压力、冷凝蒸发器和低温室蒸发器的流量;J2采用结构简单的毛细管,调节精馏段温度。


以上就是罩式腔室高低温气流测试机的制冷系统设计,如需了解更多罩式腔室高低温气流测试机的知识,可以咨询环仪仪器相关技术人员。
