一些需要购买二箱式冷热冲击试验箱的用户，想找一些试验箱的内部结构图来先了解，但是网上的构造图太少了，也不好辨别，下面“环仪仪器”为大家分享一下自己的二箱式冷热冲击试验箱内部图，为大家提供选型帮助。
1.二箱式冷热冲击试验箱分为两个部分，上方为高温区，下方为低温区，中间为吊篮，吊篮可以上下移动，可以达到高低温冲击的试验效果。
2.整个箱体通过横隔板分隔形成的上侧热箱和下侧冷箱，以及通过竖隔板分隔出的设备腔室。
3.内部设置的置物台（提篮），提篮通过贯穿竖隔板的支架与安装在设备试验室侧壁上的导轨连接，置物台可通过驱动设备带动其相对所述导轨进行上下移动。
4.箱内壁的孔为出风口，通过风循环的方式，让冷风和热风在箱体内循环。

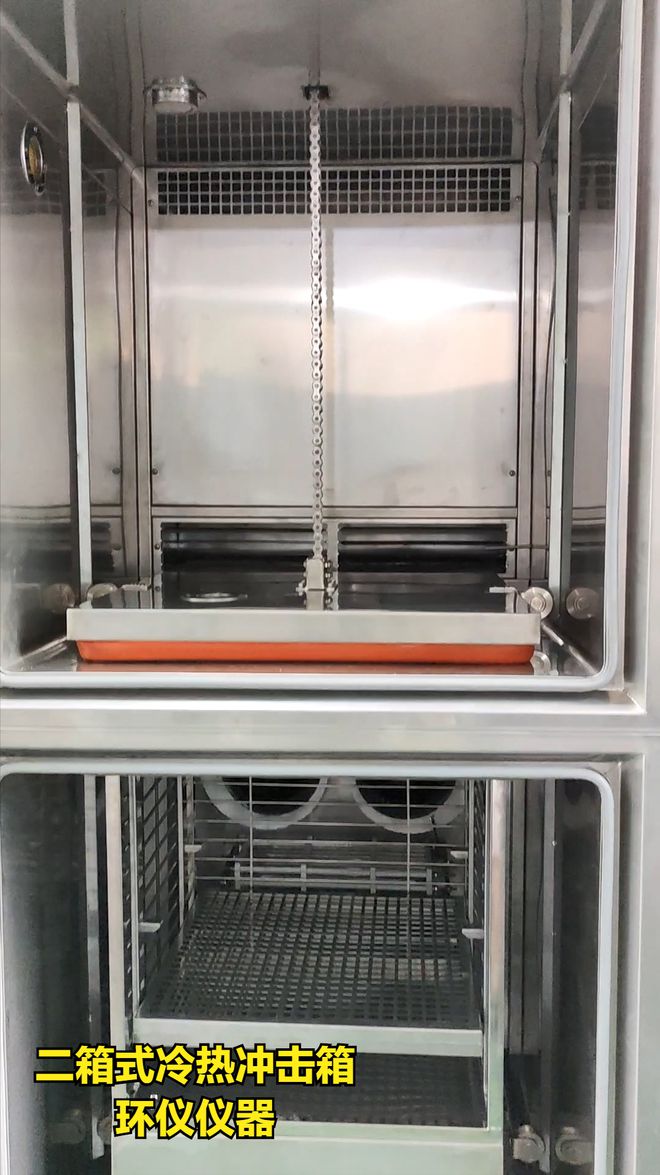

.jpg "二箱式冷热冲击试验箱的内部图(图1)")
1.热箱、冷箱分别连通的试验箱用于放置待测样品，并通过第一密封门、第二密封门控制试验箱与热箱或冷箱的连通，实现试验箱内冷热的快速交换，且热箱与冷箱之间互不干扰。
2.试验箱内设置可上下移动的置物台，调整待测样品在试验箱内的位置，使待测样品可更好地与冷源或热源接触，实现对待测样品的冷热测试；在置物台的移动过程中，通过竖向挡板实现对试验箱的封闭，减少进行热冷切换后的能量损失。
