在室内装饰装修中大量使用胶合板、刨花板和纤维板等人造板，由此引起的室内空气污染问题受到空前的重视，根据相关标准的要求，在对这些装饰材料的voc释放量研究过程中，会使用1立方环境舱法测试舱，下面，我们对此做个简单了解。
实木复合地板的voc释放量研究：
VOC释放量设备：环仪仪器 1立方环境舱法测试舱
配套产品：热解吸脱附仪、气质联用仪、Tenax-TA采样管等
预处理：
试验前用清水清洗 1 m³测试舱舱体内表面，再用去离子水清洗 2 遍后擦干。根据ASTM D 5116-2010 设定气候箱参数值，同时将待测试的实木复合地板样品在 23 ℃ 、45% 相对湿度条件下放置 1 周。1 周后，取出样品平放在测试舱中心位置，确保舱体内空气可以流过样品两侧后密闭舱门，分别在 1，3，7，14，21，28 天取样，第 28 天结束。
研究结果：
样品在释放过程中，采用 Tenax-TA 采样管收集气体，热解吸脱附仪解析 5 min 后，运用 GC /MS 内标法测定 VOC 成分，并进行定性定量分析。

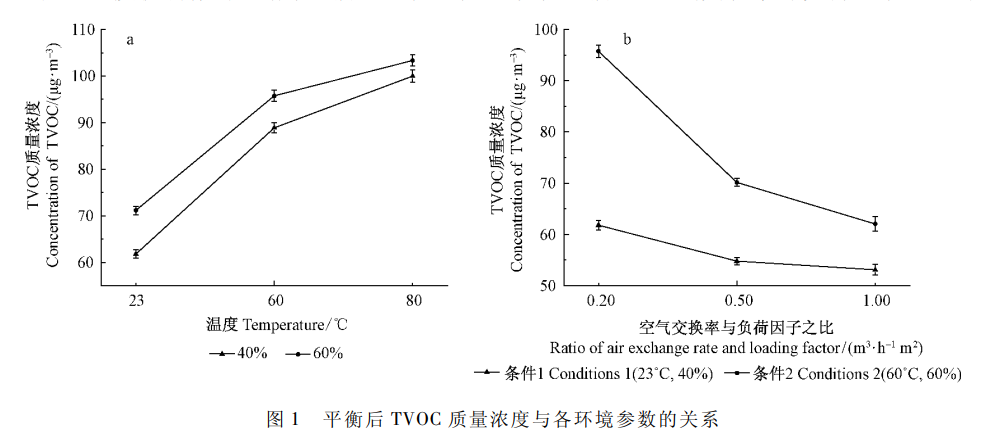

图1 为平衡后 TVOC 质量浓度与温湿度以及空气交换率和负荷因子之比的关系。从图 1a 可以看出，温度对处于稳定散发阶段的实木复合地板TVOC 的释放有显著响。
随着温度的上升，TVOC的质量浓度呈现逐渐增加的趋势。当相对湿度为40% 时，随着温度从 23 ℃ 升高到 80 ℃ ，TVOC 质量浓度从 61.804μg·m-3升高到 99. 959μg·m-3; 当相对湿度为 60% 时，TVOC 质量浓度从 71.163μg·m-3升高到 103.327 μg·m-3。
结论：
在 3 个不同温度条件下，相对湿度 60% 时的 TVOC 释放量均比相对湿度为 40% 时的释放量大。在温度为 23，60和80 ℃时，湿度 60% 时的 TVOC 质量浓度比湿度为 40% 时的 TVOC质量浓度分别高出15.14% ，7.71% 和3.37%。所以当温度越高时，湿度对平衡条件下TVOC质量浓度的影响越小。
如有关于1立方环境舱法测试舱的试验疑问，可以咨询环仪仪器相关技术人员。
扫码添加微信
