三槽式温度冲击试验箱系统结构可分为高温槽（预热区）、低温槽（预冷区）、测试槽（室温区）三部分，试验时，通过切换独立槽区风路方式，将低温槽、高温槽的冷热量或者室温空气导入测试槽，使测试槽的试验样品能够在低温、高温、室温环境之间快速转换，试验过程试验样品不移动。

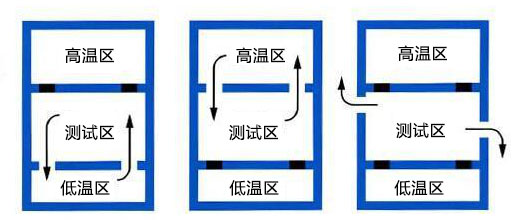

三槽式温度冲击试验箱内置低温区、高温区、试验区三个部分，结构包括发热器、压缩机、连接线、储冷器、配电柜、控制器、外箱、导线槽和散热背板等，工作示意图如下：
环仪仪器三槽式温度冲击试验箱性能指标：
试验方式：气动风门切换2温室或3温室方式
高温室性能：预热上限温度（+200℃）
高温室升温速率：（+70℃→+200℃≤20min）
低温室性能：预冷下限温度（-75℃）
低温室降温速率：（+70℃→-150℃≤80min）
试验室温度偏差：±2.0℃
试验室高温冲击范围：(+70℃→+150℃)
试验室低温冲击范围：(-10℃→-55℃)
试验室温度恢复时间：≤5min
试样篮高低温室转换时间：≤10s
.jpg "三槽式温度冲击试验箱的内部结构(图2)")

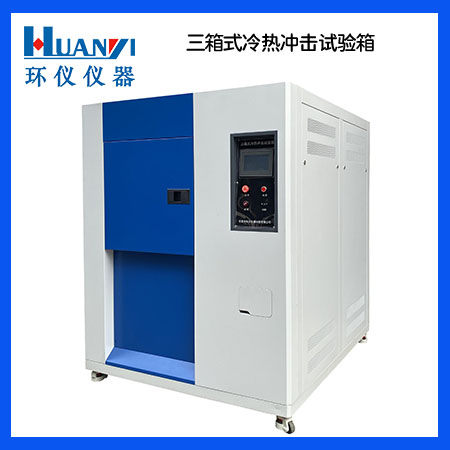

环仪仪器三箱式冷热冲击试验箱特点：
1.三槽式温度冲击试验箱设有两个压缩机，工作效率更高，工作时间更加快速，储冷器为片式铝板，储热性和导热性能更加优秀。
2.送风机与温度保护装置的夹角角度为45°，可使送风机45°斜下送风，使内箱内部的温度快速均匀公布，温湿度恒定速度更快，保证了箱内的均匀性，送风效果更好。
3.内箱为sus304不锈钢，且表面为静电喷塑，防静电效果更好。
4.外箱两侧外围设置有导线槽，可整合线体布置，避免线体错乱带来的短路的危险，同时可归整线路，还起到一定的散热效果。
5.通过相变材料的利用能够大量存储冷气，在需要制冷时能够达到瞬间大量释放冷气以提高制冷效率的效果。
