无人机的振动试验，是用以确定不同类型无人机产品经受振动的能力，测试目的是确定样品的机械薄弱环节和特性降低情况。用这些振动试验数据，结合有关规范用以判定样品是否可以接收。在某些情况下，振动测试可用于论证三类无人机样品的机械结构完好性和(或)研究它们的动态特性。下面，我们来看看如何使用货运无人机系统振动测试台做振动试验。
货运无人机系统振动测试台的试验方法：

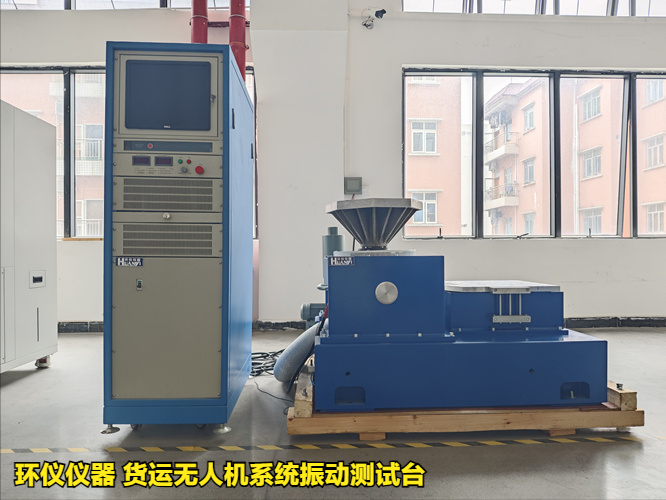

试验设备：环仪仪器 货运无人机系统振动测试台
实验目的：确定不同类型无人机产品经受振动的能力
试验过程：
1.受试样品在无包装和开机状态下，紧固在货运无人机系统振动测试台上(受试样品和夹具综合重心的垂线应位于振动台面的中心附近)，避免紧固受试样品的装置件(螺栓、压板、压条等)在振动试验中产生自身共振。

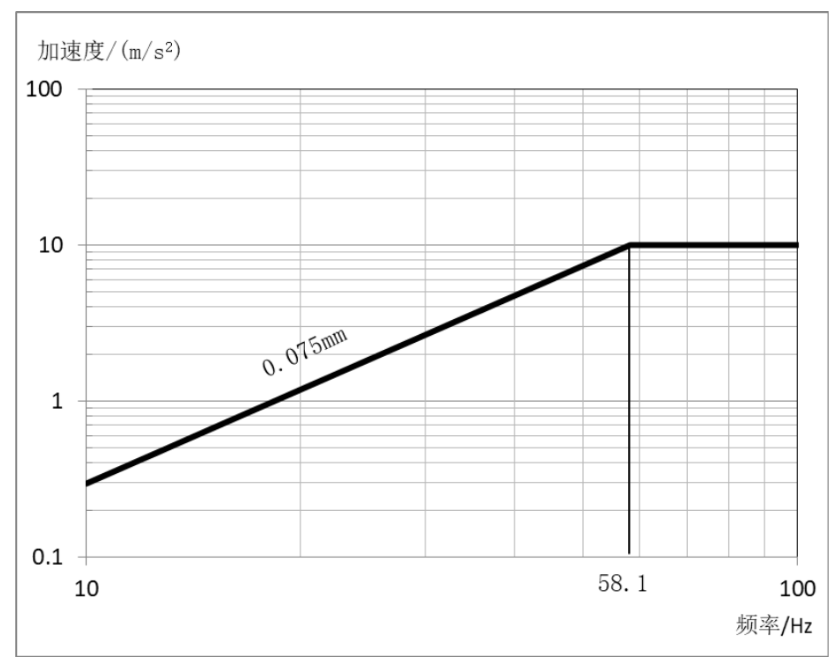

2.分别沿受试样品三个正交轴向方向进行正弦扫频试验，其中一个正弦扫频方向与受试无人机的飞行前进方向一致，扫描频率范围为10Hz~150Hz，其中10Hz~55Hz频率范围内正弦振动为定位移，振动位移幅值大小为0.075mm；55Hz~150Hz频率范围内正弦振动为定加速度，加速度值为10m/s²，振动曲线见下图示。
3.对受试样品进行正弦扫频循环，扫频时在整个频率范围中改变振动频率，使其最低频率到最高频率(上扫)，再到最低频率(下扫)，扫描频率不超过1倍频程/分钟，正弦扫频循环次数为5次，扫频时间为 40 分钟。
4.分别在三个相互垂直的方向进行扫频试验时，记录每个振动方向上的危险频率点，并进行定频耐久试验，试验时间为 10分钟。
试验过程中对受试样品的功能性能进行检测，记录受试样品的功能性能状况。
以上就是使用货运无人机系统振动测试台的试验方法，如有试验疑问，可以咨询环仪仪器相关技术人员。
