货运无人机的中性盐雾实验是人工加速和模拟腐蚀实验方式之一，它以一定浓度的 NaCl溶液在控制条件下加压呈细雾态，使之均匀地散落在试样表面，并在不断更新液膜条件下模拟沿海大气对无人机部件的腐蚀。下面，我们来看看货运无人机的盐雾加速实验研究。货运无人机的盐雾加速实验研究：

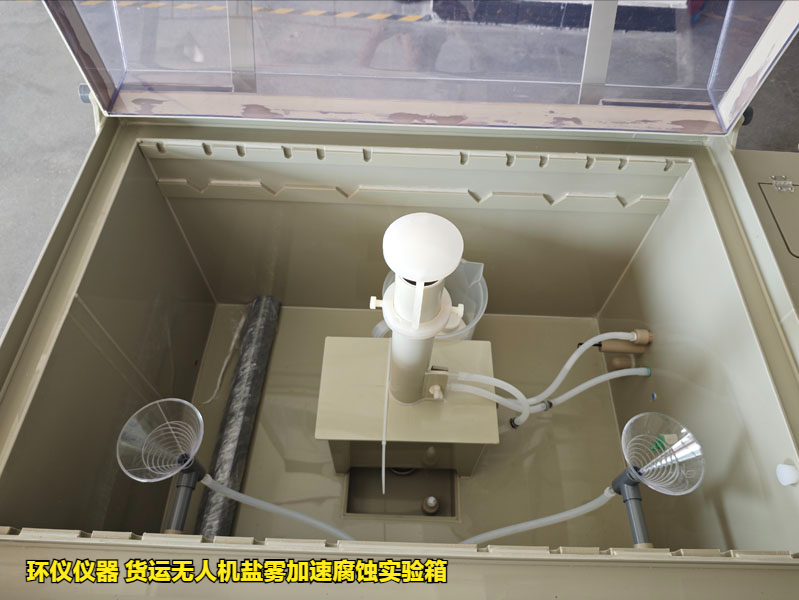

试验设备：环仪仪器 货运无人机盐雾加速腐蚀实验箱
技术参数及喷雾特点：工作室温度范围为35~50℃;饱和桶温度范围为37~55℃;温度均匀度≤+2℃，温度波动度≤±0.5℃;喷雾方式为气流挡板式;喷雾特点是连续、周期任选。
预处理：实验之前，用纯度＞95.5%的工业氯化钠配置5%的NaCl中性溶液，用做喷雾溶液。对试样进行表面处理并归类贴上标签。
实验的其它环境参数要求分别为：实验箱温度(35±2℃)，饱和器温度(37+2℃)，采用不间断喷雾方法，实验时间3d(72h)，实验检查时间间隔为4h。
实验结果及分析：
1)在中性盐雾环境下，蜂窝状玻璃钢复合材料没有发生变化,基材与涂层之间未发生起泡、开裂及剥离等情况,表明这种材料及其防护涂层的耐盐雾腐蚀性较好。
2)金属材料在黑漆防护的情况下，经过72h的中性盐雾侵蚀后，产生腐蚀。具体表现为表面产生大量红色物质，经观察分析为铁锈。
3)铝合金材料分为2类，通过72h的中性盐雾腐蚀实验后，取出观察，部分铝合金材料没有发生变化。
改进措施：
上述分析表明，舵机滑杆以及陀螺仪上的活动部分在结构设计时还存在一定的不足,应该对其进行表面处理，但由于它是活动件，不能在其表面涂防盐雾涂料，可以采用在其表面涂防盐雾侵蚀的润滑剂。对于一些不活动的不锈钢或者铁合金板材,最好用别的材料替换。对于必须用黑色金属材料的构件，应采用喷锌而不用镀锌进行防护。
如有货运无人机相关试验疑问，可以咨询环仪仪器相关技术人员。
扫码添加微信
