冷却风扇一般需要在-40～80 ℃的高速运转下长期工作，且扇叶不能开裂和变形，所以对扇叶材质的强度和耐久性要求苛刻。为了研究冷却风扇的热性能，下面通过使用风扇扰流热量温度循环试验箱，来探究其高低温性能。
冷却风扇热性能试验研究：
试验设备：环仪仪器 风扇扰流热量温度循环试验箱
试验样品：冷却风扇
试验步骤：
1.持续高温负载
试验方法：把扇叶按设计状态安装，置于扇扰流热量温度循环试验箱内，通电电压 14.5 V，扇叶工作转速2 000 r/min，高温验证 80 ℃、100 ℃和120 ℃ 3种条件，试验时间1 000 h。
技术要求：扇叶不能出现损坏或明显的变形，试验后流量、振动、动平衡比试验前下降不超过10%，噪音增加不超过3 dB。

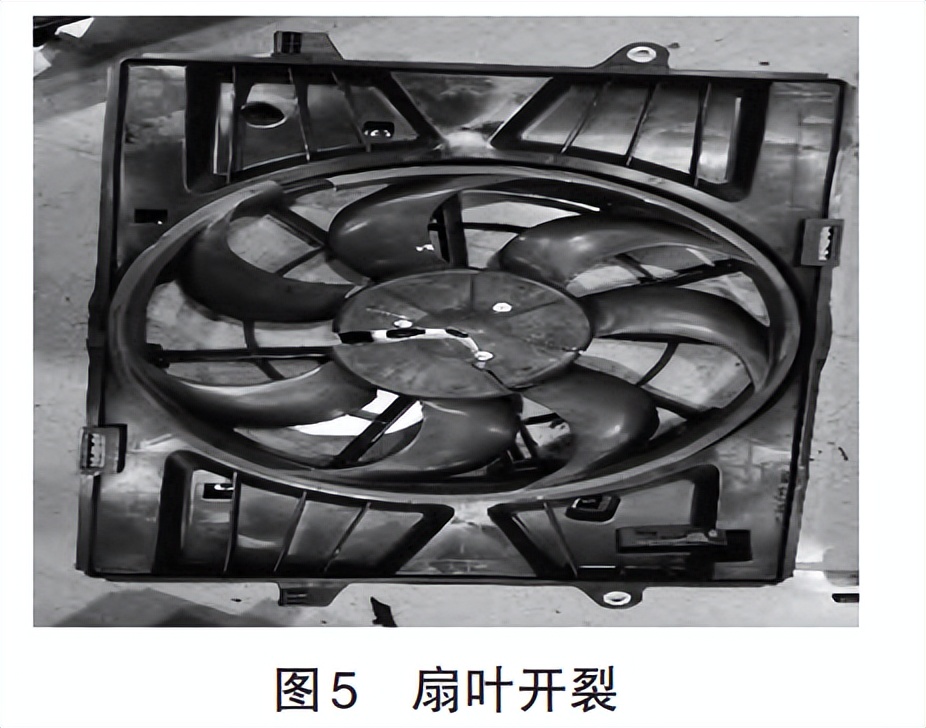

试验结果：100 ℃和120 ℃条件下，试验运行过程中扇叶出现变形并开裂，如下图所示，试验中止；80 ℃条件下，试验满足要求。
2.低温冲击性能

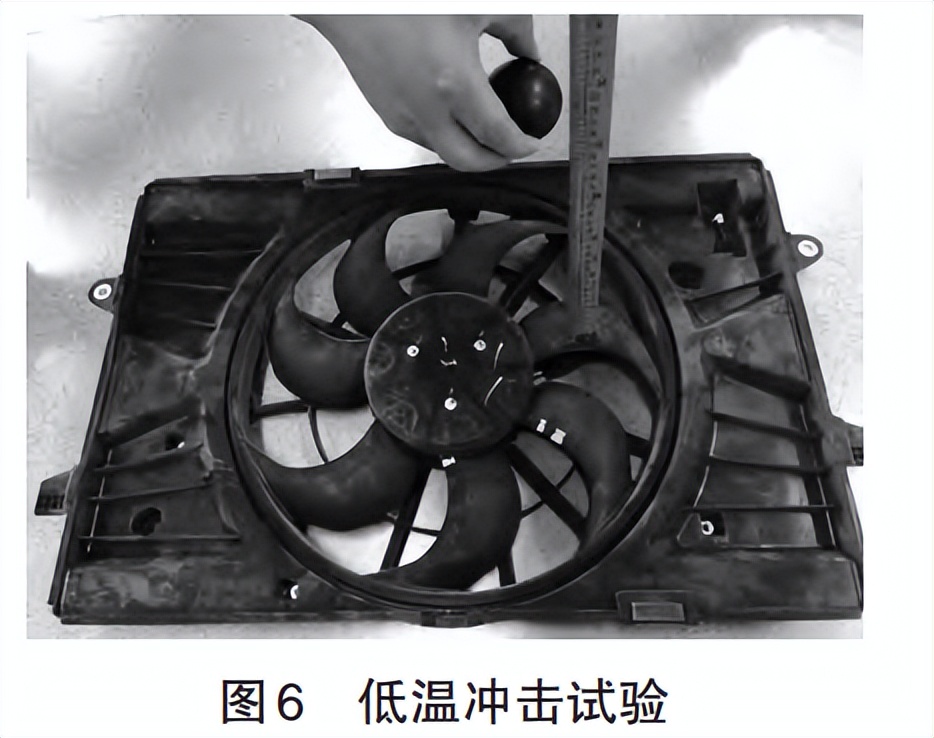

试验方法：将扇叶按装车状态固定，放置于、温度为-30 ℃风扇扰流热量温度循环试验箱中，试验时间 24 h。用质量0.5 kg钢球从300 mm高度冲击扇叶，如下图所示。
技术要求：扇叶无损坏，试验后风扇总成功能正常。
试验结果：扇叶无损坏且总成功能正常。
以上就是冷却风扇的高低温试验研究，如有试验疑问，可以咨询环仪仪器性格技术人员。
扫码添加微信
