我国是覆冰较为严重的国家之一。随着电力事业的发展，绝缘子的覆冰及闪络问题已经成为输电线路安全运行及外绝缘设计最重要的问题之一。在研究绝缘子覆冰特性时，可以在电能极端气候支持试验舱内模拟覆冰试验，下面我们来了解一下该覆冰试验系统。

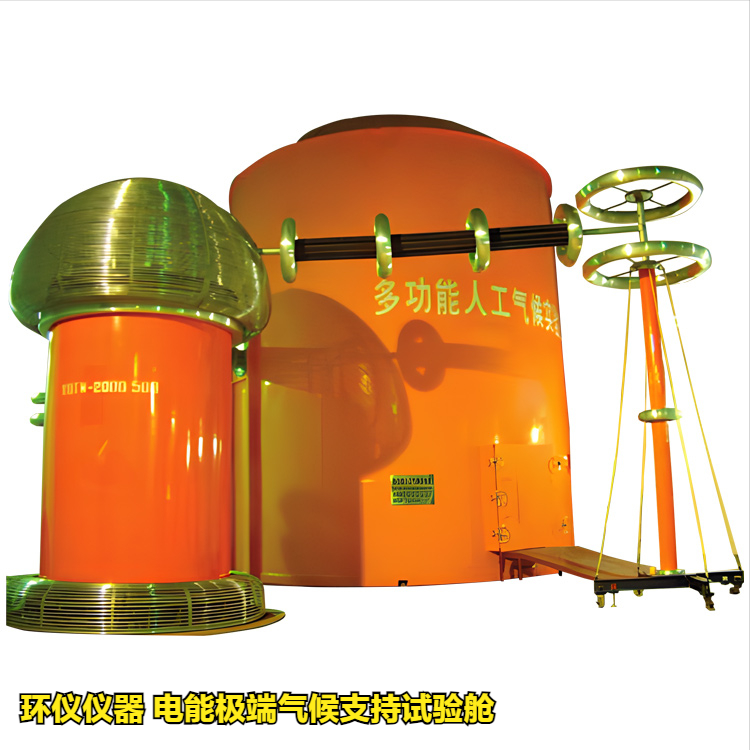

实验设备：环仪仪器 电能极端气候支持试验舱
覆冰系统：覆冰过程中外加试验电压大小为10kV、20kV、30kV 三种情况，试验覆冰水电导率为γ20= 370uS/cm（校正到 20℃下的值），雾滴的直径在 10～120um 范围内，实验时控制气候室温度在-4～0℃，风速为 0.5～1.2m/s，每次覆冰时间均为 90min。

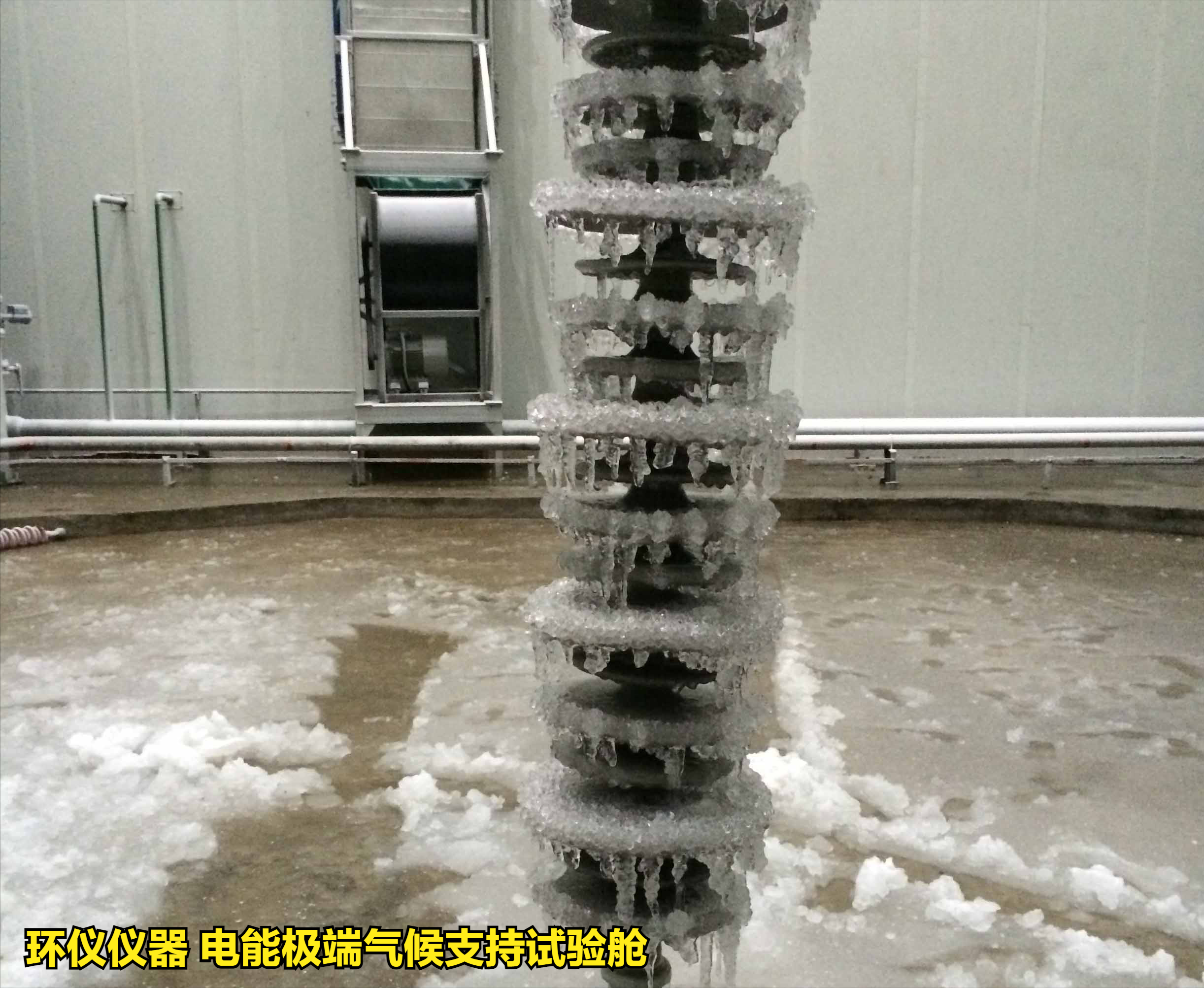

覆冰水喷淋：罐体内部装有喷嘴，通过喷嘴对线路绝缘子进行喷淋水覆冰。实验室温度设定为大约-12℃，并由制冷机组控制系统进行控制。过冷却水的温度控制在4℃左右，其在20°℃ 时的电导率为100uS/cm。由于罐内温度比较低，当冷却水喷淋到绝缘子表面时,经过测量，水在绝缘子表面的温度大约0℃
系统方案：
根据试验舱技术指标要求和具体的使用条件，综合技术指标、可靠性等指标，空调送风设计采用内循环空调送风方案。试验舱下方的空气通过6个空调柜的回风口经蒸发器、加热器进行温度调节和除湿后被顶部轴流风机吸入，从顶部出风口吹出，送入工作室。
每个空调柜中安装一套蒸发器，配置3台直径500mm风量～4500m³/h的轴流风机，风机配置IP65特种电机，功率1.5kW。
以上就是电能极端气候支持试验舱的覆冰系统，如有电能极端气候支持试验舱的选型疑问，可以咨询环仪仪器相关技术人员。
