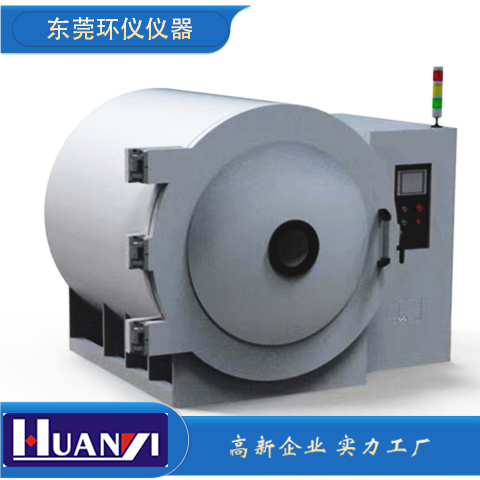

方案名称：具有低温超高真空下强度高、刚性好、温度均匀的大型热沉高真空试验舱
方案设计：环仪仪器
现有高真空热沉淀试验舱技术的热沉一般采用铜管与铜片的焊接，虽然铜导热性好，但刚度差，不适合做大型热沉。
1.开发一种低温超高真空下强度高、刚性好、温度均匀的大型热沉结构。不锈钢管上焊接铜翅片结构，该结构要保证不锈钢管与铜翅片焊接时保证铜离子透入不锈钢的厚度要小于O. 5，从而避免冷漏现象的发生；
2.同时该结构要保证当不锈钢管通入液氮降温后，要避免不锈钢和铜因收缩系数不一致而发生焊缝开裂的现象。
1.采用具有不锈钢管和焊接在不锈钢管两侧面上的铜翅片，两铜翅片设置在不锈钢管的同一直径的两个点的外壁上，两铜翅片相互平行，焊接方向相反，形成Z字形；
2.铜翅片外边有折边，折边折向不锈钢管方向。这样可以达到遮光和增加铜翅片的刚度的目的。
3.铜翅片的长度方向上分为小于或等于1米的分段，段与段之间相互重叠。消除不锈钢与铜翅片热胀冷缩系数不一致而产生的内应力。铜翅片的折边之间相互重叠。

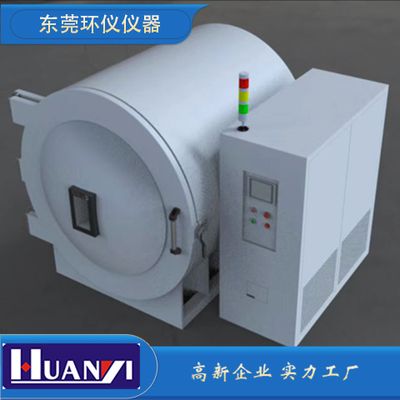

.jpg "高真空热沉淀试验舱技术方案(图2)")
1.热沉支管在低温超高真空下强度高刚性好、温度均匀；
2.焊接的热量容易散发，铜离子不容易透入到不锈钢管中，所以基本上杜绝了低温高真空的冷漏现象，基至在温度更低的液氦热沉中也非常地成功；
3.铜翅片和铜翅片之间断开后，并且采用搭接，当不锈钢管通入液氮降温后，避免不锈钢和铜因收缩系数不一致而发生焊缝裂开的现象。
采用以上方案，可以在低温超高真空下具有强度高、刚性好、温度均匀的特性。如对该方案有疑问，可以咨询“环仪仪器”相关技术人员，也可以获取其他技术方案。
