超高真空试验舱也叫热真空试验舱，用于在真空条件下，在试件上做冷热循环试验。超高真空试验舱主要由箱体和真空系统两大部分组成。
满足标准：
GB/T 34522-2017 航天器热真空试验方法

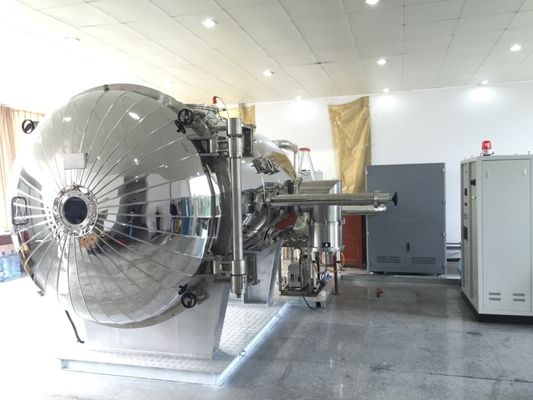

箱体：
超高真空试验舱的外壳能承受外部压力(真空)。在试验箱内与高真空接触的壳体由304L不锈钢制成，厚度可以确保结构与尺寸的稳定。所有内表面做了材料放气处理，内部密封。试验箱内的所有硬件均为不锈钢材料或高真空材料制成。
.jpg "超高真空试验舱技术标准(图1)")
真空系统：
控制原理压力变送器检测工作室内的压力，并将检测到的压力信号经放大、模/数转换、非线性补偿后与控制仪表的设定值进行比较，由此产生的偏差信号从而控制电磁阀开和关，使工作室的压力保持在一定的范围内。

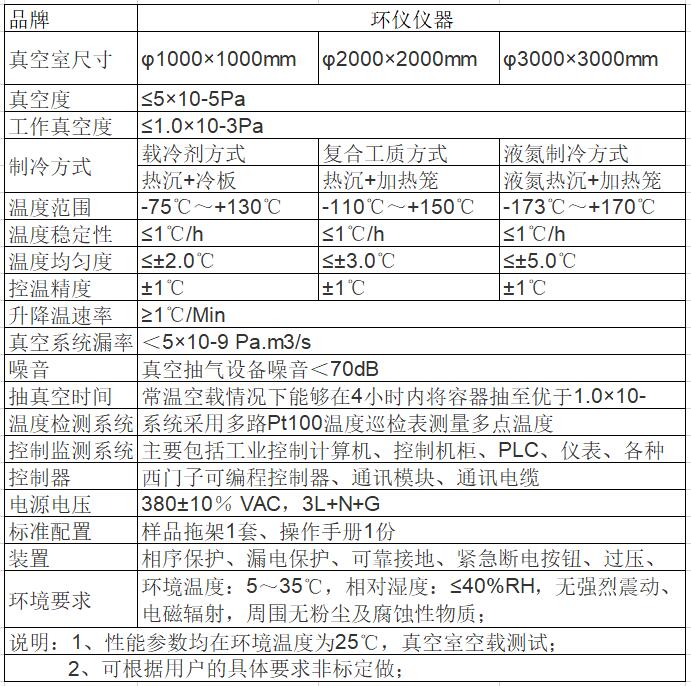

技术参数：
.jpg "超高真空试验舱技术标准(图2)")
设计特点：
1.操作简单，开启(闭合)仅操作电机的正(反)转；
2.密封可靠，关闭后侧门压紧密封圈，能满足高真空的工况的要求；
3.侧门下降、关闭及开启、上升是通过电机来控制；
4.本机构充分利用侧门重力的作用，实现侧门的下降到位后的开启过程定位。
