燃料电池模拟高原气候室的系统组成

文章出处 : 技术知识 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2024-09-30

燃料电池模拟高原气候室主要由高原环境模拟试验舱、低气压模拟与控制系统、温度模拟与控制系统、湿度模拟与控制系统、送风系统以及燃料电池发动机测功台架组成。下面我们来详细了解一下。

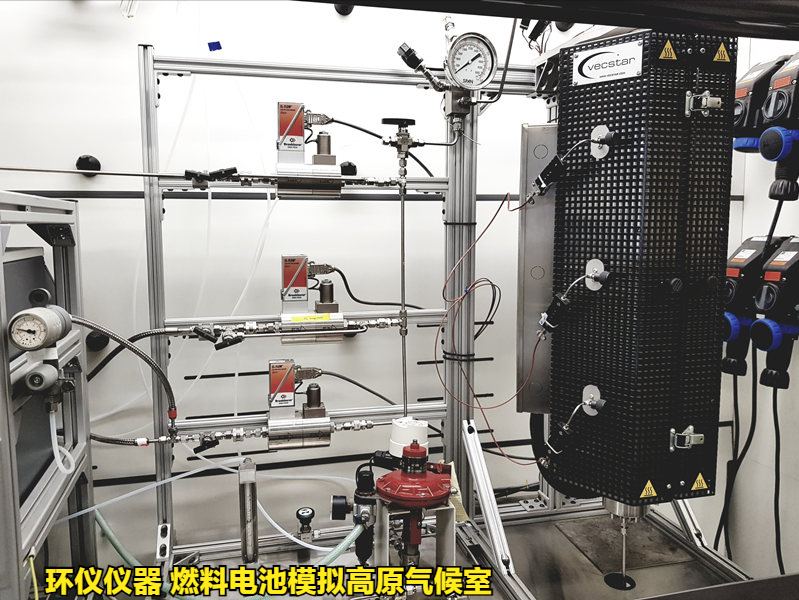

燃料电池模拟高原气候室的系统组成(图1)

环仪仪器 燃料电池模拟高原气候室系统组成说明:

一、高原和高空环境模拟舱

高原和高空环境模拟舱是能够承受高原低气压、高低温和湿度环境的密闭空间,能够承受海拔6000m(47kPa)的低气压、-45℃~+70℃和15~95%的高原环境温度和湿度变化。

二、低气压模拟与控制系统

低气压模拟与控制系统通过真空泵抽真空的方式降低整个高原环境舱内的大气压力,实现高原低气压环境的模拟与控制。

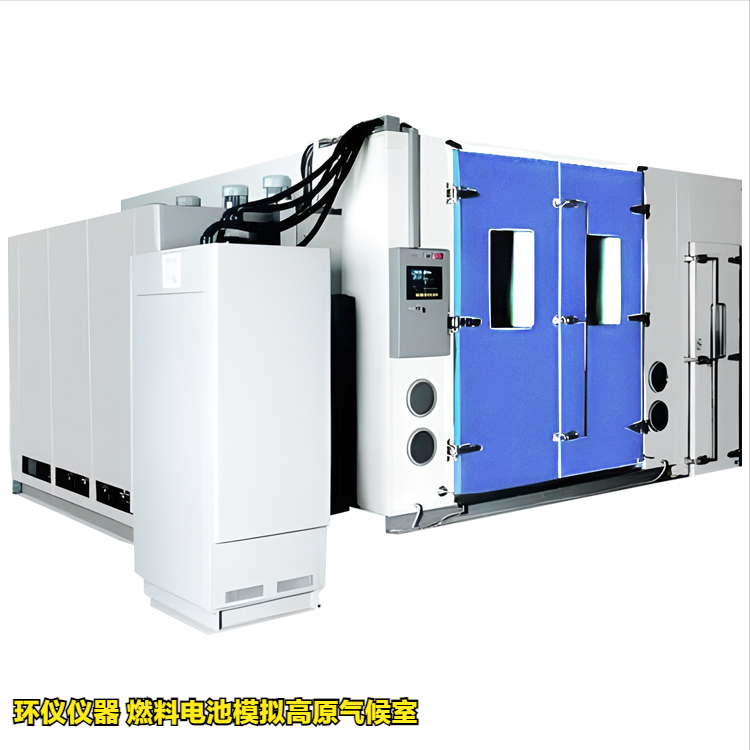

燃料电池模拟高原气候室的系统组成(图2)

三、温度模拟与控制系统

温度模拟与控制系统是通过温度环境模拟技术,在高原和高空环境模拟试验舱内模拟高原和高空、低温环境。低温模拟通过制冷的方式实现,高温模拟通过电加热的方式实现。

四、湿度模拟系统

湿度模拟与控制系统主要是通过湿度环境模拟技术,在高原环境模拟试验舱内通过加湿和除湿的方式模拟高原和高空湿度环境。

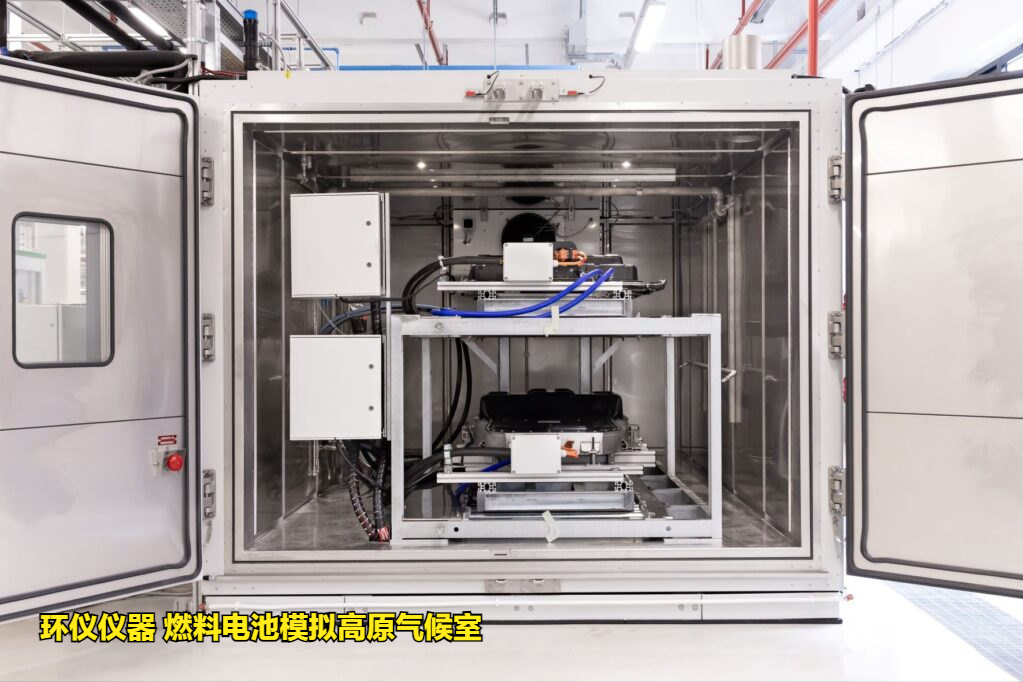

燃料电池模拟高原气候室的系统组成(图3)

五、送风系统

送风系统是实时向高原环境模拟舱内供给新鲜的空气,保证燃料电池工作的空气需求。

六、燃料电池发动机测功台架

燃料电池发动机测功台架是利用测功机作为加载装置模拟真实工况,按照测试标准向燃料电池发动机提供负载。发动机工作过程中,随着输出功率的增加,输出电压降低,DC/DC变换器将母线电压保持在一定范围内,此时驱动器控制交流电机运行,交流电机输出轴将机械功率传递到测功机上,利用功率分析仪测量出输出电流电压,计算出输出功率。


如需了解更多燃料电池模拟高原气候室知识,可以咨询环仪仪器相关技术人员。
